BRAHER INTERNACIONAL S.A. AVDA CARLOS I, 14- 1º C • • • • 20011 SAN SEBASTIAN-ESPAÑA
B.I.S.A
MANUAL DE INSTRUCCIONES
MODELOS
"MANUAL ORIGINAL"
1
3
UNGER
(P 82 / 98 )
P 22 / 82 / 32 / 98
2
11
5
4
6
7
- 1 -
ENTERPRISE
(P 22 / 32 )
8
9
10
Publicidad
Tabla de contenido
Manuales relacionados para BRAHER P 22
Resumen de contenidos para BRAHER P 22
- Página 1 5. Grupo boca 6. Boca 7. Espiral 8. Cuchilla UNGER 9. Placa (P 82 / 98 ) 10. Tuerca 11. Protector bandeja BRAHER INTERNACIONAL S.A. AVDA CARLOS I, 14- 1º C • • • • 20011 SAN SEBASTIAN-ESPAÑA - 1 - B.I.S.A...
-
Página 2: Descripcion De La Maquina

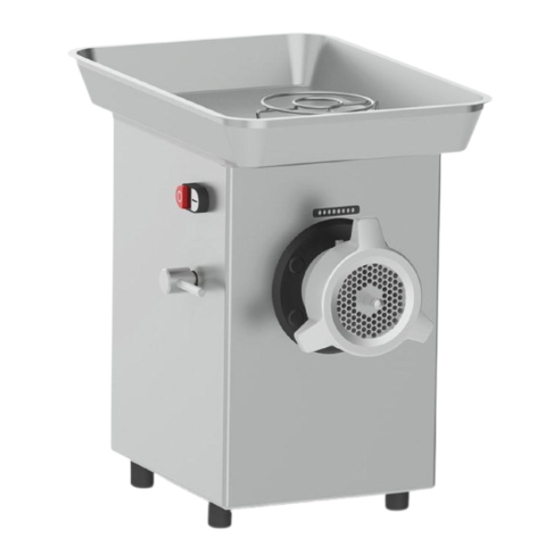

1.-DESCRIPCION DE LA MAQUINA Se trata de una picadora, que se utiliza para transformar trozos de carne fresca en carne picada. Dispone de una bandeja (1), donde se deposita la carne que se quiere picar, con un orificio por donde introducir la carne hacia la boca (6), que es donde se produce el proceso de picado, mediante una espiral (7) que arrastra la carne hasta la cuchilla (8) que la corta, y la placa (9), por cuyos orificios sale al exterior la carne ya picada. -
