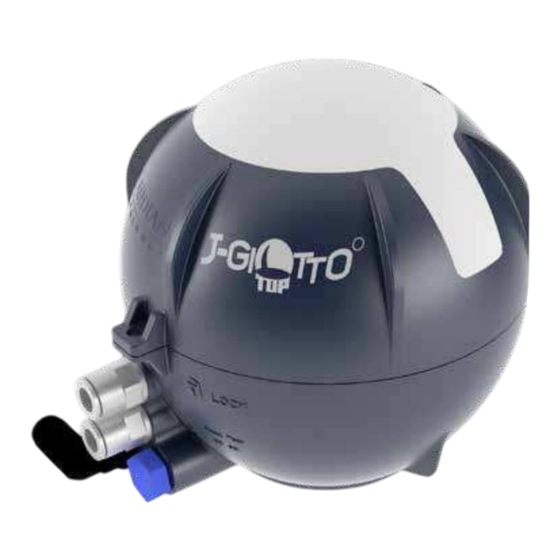

- Página 1 Manual de instrucciones, uso y mantenimiento UNIDAD DE CONTROL J-GIOTTO TOP ® Bardiani Valvole S.p.A. via G. di Vittorio, 50/52 - 43045 Fornovo di Taro (PR) - Italy tel. +39 0525 400044 - fax +39 0525 3408 bardiani@bardiani.com - www.bardiani.com...
- Página 2 Manual de instrucciones, uso y mantenimiento REVISIÓN MANUAL FECHA E-IST-JGIOT360-0419...
-
Página 3: Tabla De Contenido
ÍNDICE Señales de seguridad / atención y obligación Precauciones generales de seguridad Datos técnicos Unidad de control J-Giotto Top ® Desmontaje / montaje de J-Giotto Top ® Instalación de J-Giotto Top ® Conexiones neumáticas de J-Giotto Top ® Conexiones eléctricas de J-Giotto Top ®... - Página 4 Manual de instrucciones, uso y mantenimiento PREMISA El presente “Manual de Instrucciones, Uso y Mantenimiento” está expresamente destinado al uso por parte de personal técnico cualificado. Por tal motivo las informaciones, que podrían ser fácilmente deducidas de la lectura del texto y/o del examen de las ilustraciones y/o de los diseños en él contenidos, no son objeto de posteriores especificaciones.
-
Página 5: Señales De Seguridad / Atención Y Obligación
Manual de instrucciones, uso y mantenimiento 1 Señales de seguridad / atención y obligación SEÑALES Pictograma Descripción Notas Indica que la operación descrita expone al operador a ATENCIÓN riesgo de daños físicos si no se realiza de acuerdo con General las normas de seguridad. -
Página 6: Precauciones Generales De Seguridad
Advertencias generales • Leer siempre los datos técnicos antes de realizar la instalación, utilizar la unidad y efectuar el mantenimiento. • La instalación, el uso y el mantenimiento de la unidad J-Giotto Top ® solo pueden ser realizados por personal autorizado. Dicho personal debe conocer perfectamente la unidad de control y el manual. -
Página 7: Datos Técnicos
DATOS TÉCNICOS DE LAS ELECTROVÁLVULAS Alimentación eléctrica 24 Vcc Presión de alimentación del aire máx. 7 bar mín. 6 bar DATOS TÉCNICOS DE LOS SENSORES INDUCTIVOS Alimentación eléctrica 24 Vcc En caso de duda, contactar con Bardiani Valvole S.p.A. E-IST-JGIOT360-0419... -
Página 8: Unidad De Control J-Giotto Top
Manual de instrucciones, uso y mantenimiento 4 Unidad de control J-Giotto Top ® N° DESCRIPCIÓN Base Anillo de estanqueidad Anillo de estanqueidad Guía doble Racor de aire Tapón de escape Racor de aire Tapón Regleta con soporte Leva Tornillo Carcasa Bardiani Sensor Patín de microsensores inductivos... -
Página 9: Desmontaje / Montaje De J-Giotto Top
Manual de instrucciones, uso y mantenimiento 5 Desmontaje / montaje de J-Giotto Top ® 114c 114a 114b E-IST-JGIOT360-0419... - Página 10 Manual de instrucciones, uso y mantenimiento TYPE B 192c 192b 192e Secuencia de electroválvulas NC NA E-IST-JGIOT360-0419...
- Página 11 Manual de instrucciones, uso y mantenimiento TYPE S 192c 192b 192e Secuencia de electroválvulas NC NA E-IST-JGIOT360-0419...
- Página 12 Manual de instrucciones, uso y mantenimiento E-IST-JGIOT360-0419...
-
Página 13: Instalación De J-Giotto Top
Comprobar siempre que todos los cables estén conectados y apretados de manera correcta en los bornes y que las electroválvulas, el soporte de las electroválvulas, la tarjeta, la regleta de ledes (si está presente) y los otros componentes internos de la unidad J-Giotto Top ®... -
Página 14: Conexiones Neumáticas De J-Giotto Top
Cortar los tubos con una cuchilla adecuada para evitar que se dañen y provoquen problemas de funcionamiento en la unidad J-Giotto Top ® Utilizar tubos con la longitud adecuada para poder desmontar la unidad J-Giotto Top ® aflojando los tornillos de anclaje. - Página 15 Manual de instrucciones, uso y mantenimiento Válvula con actuador de efecto simple Válvula con actuador de doble efecto E-IST-JGIOT360-0419...
- Página 16 Manual de instrucciones, uso y mantenimiento Válvula con actuador de efecto simple con Twin Stop E-IST-JGIOT360-0419...
-
Página 17: Conexiones Eléctricas De J-Giotto Top
Manual de instrucciones, uso y mantenimiento 8 Conexiones eléctricas de J-Giotto Top ® 1, 2 sensores PNP con 1, 2 electroválvulas normalmente cerradas y conector de 7 polos Electroválvula 1 Electroválvula 2 COLOR Conector Cable Señal (Negro) Sensor +24 Vcc VÁLVULA... - Página 18 Manual de instrucciones, uso y mantenimiento 1, 2, sensores PNP con 1, 2, electroválvulas normalmente cerradas Electroválvula 1 Electroválvula 2 Señal (Negro) Sensor 0 Vcc (Azul) VÁLVULA ABIERTA +24 Vcc (Marrón) Señal del sensor VÁLVULA CERRADA Señal (Negro) Señal del sensor VÁLVULA ABIERTA Sensor 0 Vcc (Azul) VÁLVULA...
-
Página 19: Búsqueda De Problemas
Manual de instrucciones, uso y mantenimiento 9 Búsqueda de problemas PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLE Pérdida de aire por el soporte de las electroválvulas Controlar la estanqueidad de las Juntas ausentes o aprietes flojos juntas y apretar los tornillos Pérdida de aire por la válvula de seguridad Tarjeta eléctrica dañada... -
Página 20: Mantenimiento Y Limpieza
En aquellos casos en los que sea necesario sustituir uno de los componentes de la unidad J-Giotto Top®, contactar con Bardiani Valvole S.p.A. para comprar el recambio necesario puesto que el uso de un producto no incluido en nuestro suministro puede comprometer el funcionamiento correcto de la unidad y poner en peligro la salud de los operadores. -
Página 21: Certificado De La Válvula
- A3-P-PRG-GB EC DECLARATION OF CONFORMITY OF THE MACHINERY (EC) 2006/42, Annex. II, p. 1 A BARDIANI VALVOLE S.p.A. Via G. di Vittorio 50/52 – 43045 Fornovo di Taro (Pr) – Italy Declares under its own responsibility that the machine:... -
Página 22: Garantía
Sin perjuicio de los derechos reconocidos al Comprador en las disposiciones imperativas recogidas en la ley aplicable, la presente garantía se limita, a discreción de Bardiani Valvole S.p.A. a la reparación o sustitución del producto o de la parte /partes del producto y de sus componentes reconocido/reconocidos como defectuoso/defectuosos por vicios de proyectación y/o construcción y/o de materiales. -
Página 23: Recomendaciones
última versión actualizada del "Manual de Istrucción, Uso y Manutención”. El contenido y la duración de la garantía de los productos de Bardiani Valvole S.p.A. esté regulado en la relativa sección del "Manual de Istrucción, Uso y Manutención” que constituye parte integrante de los Productos mismos. - Página 24 Manual de instrucciones, uso y mantenimiento NOTAS E-IST-JGIOT360-0419...
- Página 25 Manual de instrucciones, uso y mantenimiento NOTAS E-IST-JGIOT360-0419...
- Página 26 Bardiani Valvole S.p.A. via G. di Vittorio, 50/52 - 43045 Fornovo di Taro (PR) - Italy tel. +39 0525 - Fax 0525 3408 bardiani@bardiani.com - www.bardiani.com...
