Resumen de contenidos para PRESONUS TubePre V2
- Página 1 TubePre V2 Manual de Usuario ® www.presonus.com...
-
Página 2: Instrucciones Importantes De Seguridad
Conserve estas instrucciones. normalmente, o se ha caído. Todos los productos PreSonus en los EE.UU. deben ser reparados en la fábrica PreSonus Preste atención a todas las advertencias. en Baton Rouge, Lousiana. Si su ADL 600 requiere Siga todas las instrucciones. - Página 3 Directivas de la UE para la WEEE Este símbolo en el producto o en su embalaje indica que este protección del Medio Ambiente producto no debe eliminarse junto y otras normativas Europeas con otros residuos. En cambio, es su responsabilidad desechar su RoHS Este producto es compatible con la 2011/65/EU equipamiento residual entregándolo Directiva de la UE para la Restricción del uso de ciertas...
- Página 4 Guía de inicio rápido Siga estas instrucciones básicas para comenzar a utilizar TubePre V2 de inmediato. Los diagramas de conexiones están en las páginas 8 y 9. Conexiones Lea el desglose anatómico completo anatómica de su TubePre V2.
-
Página 5: Introducción
óptimo durante toda su vida útil. Con entradas de instrumento y micrófono separadas, TubePre V2 es una práctica caja directa (DI) para guitarras y bajos. TubePre V2 demuestra que los preamplificadores dinámicos pueden venir en paquetes pequeños! Lo animamos a contactarse con nosotros por preguntas o comentarios acerca de este producto. -
Página 6: Resumen De Características
PreSonus TubePre V2 Resumen Resumen de características Resumen de características • Preamplificador basado en el tubo de vacío12AX7 • Control de saturación Tube Drive • Alimentación phantom de 48V • Filtro pasa altos de 80 • Inversor de polaridad •... -
Página 7: Contenido De La Caja
Manual de Usuario Resumen Contenido de la caja Contenido de la caja Además de este manual, su paquete PreSonus TubePre V2 contiene lo siguiente: • PreSonus TubePre V2 • Fuente de alimentación 12 VDC, 1A... - Página 8 Comenzando Conecte la alimentación Gire todas las perillas en el frente de su TubePre V2 completamente en sentido antihorario (izquierda). Conecte la fuente de alimentación (incluida) a su TubePre V2 y al toma corrientes, conector múltiple, estabilizador o acondicionador de línea.
- Página 9 Guía de inicio rápido Comenzando Conecte la salida de audio (TRS o XLR) de su TubePre V2 a una entrada de línea en su interfaz de audio o consola. Para una mejor calidad sonora, PreSonus recomienda utilizar cables balanceados. Si su micrófono requiere alimentación phantom, presione el botón 48V en el panel frontal.
- Página 10 Hable frente al micrófono, mientras monitorea su TubePre V2 (de nuevo, siguiendo las instrucciones de monitoreo para su interfaz de audio o consola), y gire la perilla Drive (Saturación) de la unidad hacia la derecha hasta conseguir el efecto deseado.
-
Página 11: Usando Su Tubepre V2 Con Una Interfaz De Audio
Si bien la distorsión analógica puede ser muy deseable, nadie quiere escuchar la distorsión digital. Al ajustar correctamente el nivel de salida de su TubePre V2 y el nivel de entrada de su dispositivo de grabación, evitando las distorsiones, logrará el mejor sonido posible. -
Página 12: Usando Tubepre V2 Como Caja Directa
PreSonus TubePre V2 Guía de inicio rápido Usando TubePre V2 como caja directa Conexiones: Usando TubePre V2 como caja directa... - Página 13 Manual de Usuario Guía de inicio rápido Usando su TubePre V2 con una interfaz de audio Conexiones: Usando su TubePre V2 con una interfaz de audio...

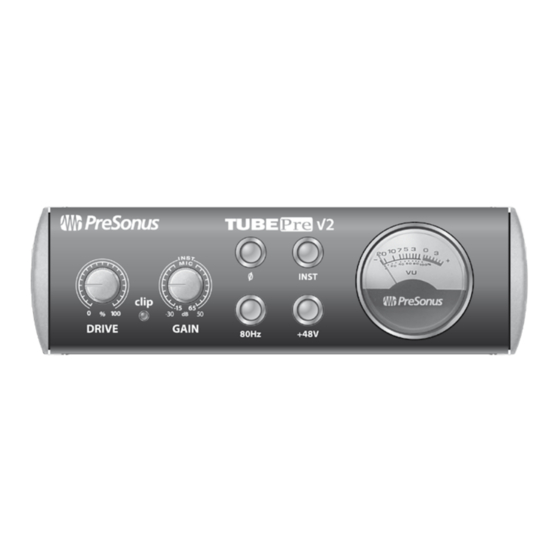

- Página 14 PreSonus TubePre V2 Conexiones Panel frontal Conexiones Panel frontal Control Drive. La perilla Drive controla el nivel de señal que está siendo ruteado a través del tubo de vacío 12AX7. El rango del efecto va desde sutil a extremo, dependiendo del ajuste; a más señal enviada al tubo, mas distorsión se oirá.
- Página 15 Manual de Usuario Conexiones Panel frontal Control Gain. La perilla Gain (ganancia de entrada) controla la cantidad de ganancia a la señal pre amplificada y proporciona la siguiente estructura de ganancia: • Entrada de micrófono. 80 dB de ganancia variable (-15 dB a +65 dB) •...
-
Página 16: Panel Trasero
Al conectar una fuente con nivel de línea a la entrada de instrumentos de su TubePre V2 puede obtener como resultado una señal de audio muy fuerte y distorsionada. - Página 17 PA o a la consola de mezclas. De esta manera, el TubePre V2 puede ser utilizado como caja directa para la actuación en vivo y para grabación.
-
Página 18: Cuidado Y Mantenimiento De Los Tubos De Vacío
Cuidado y mantenimiento de los tubos de vacío Recursos Cuidado y mantenimiento de los tubos de vacío Su TubePre V2 está equipado con un tubo de vacío 12AX7. Este tubo funciona bien en una amplia variedad de situaciones, sin embargo, algunos propietarios quizás deseen experimentar con otros tubos de vacío... -
Página 19: Como Reemplazar El Tubo De Vacío
Manual de Usuario Recursos Cuidado y mantenimiento de los tubos de vacío 4.1.1 Como reemplazar el tubo de vacío Desconecte la unidad. Proceda con precaución, ya que el tubo de vacío podría estar caliente. Hay un tornillo en la parte superior y otro en la parte inferior del chasis que conecta el panel del lado izquierdo (viendo la unidad de frente). -
Página 20: Especificaciones
Dimensiones del jack de alimentación 5.5 mm D.E, 2.1 mm D.I., 9.5 mm longitud NOTA: Como parte del compromiso de mejora constante, PreSonus Audio Electronics, Inc., se reserva el derecho de cambiar cualquier especificación declarada aquí en cualquier momento, sin previo aviso. -
Página 21: Solución De Problemas Y Reparaciones
TubePre V2. Asegúrese de que su TubePre V2 y todos los equipos conectados a el están encendidos. Desconecte/reconecte la fuente de alimentación de su TubePre V2. - Página 22 Si usted piensa que la fuente de alimentación de su TubePre V2 ha fallado, por favor, informe esto al representante del servicio de atención al cliente. Si su TubePre V2 se encuentra dentro del período de garantía, se le proporcionará...
-
Página 23: Garantía Limitada De Presonus
Para obtener servicio bajo garantía, el comprador debe llamar o escribir a PreSonus a la dirección y número de teléfono impreso a continuación a fin de obtener un número de autorización y las instrucciones de dónde devolver la unidad al servicio técnico. - Página 24 En ningún caso PreSonus será responsable por daños incidentales, consecuentes, u otros derivados de la violación de cualquier garantía expresa o implícita, incluyendo, entre otras cosas, los...
- Página 27 Impact, Mixverb Presence, RedLightDist, SampleOne, Studio One, y Tricomp son marcas comerciales o marcas comerciales registradas de PreSonus Software Ltd. Mac, Mac OS y Macintosh son marcas registradas de Apple Computer, Inc., en los EE.UU. y otros países. Windows es una marca registrada de Microsoft, Inc., en los EE.UU. y otros países. Otros nombres de productos aquí...
-
Página 28: Declaración Emc
• Consulte al distribuidor o a un técnico de radio / televisión para obtener ayuda.. PRECAUCIÓN: Los cambios o modificaciones a este dispositivo que no estén expresamente aprobados por PreSonus Audio Electronics podrían anular la autoridad del usuario para operar el equipo bajo las reglas de la FCC.
