Resumen de contenidos para Viega Sanpress Inox
- Página 1 Sanpress Inox Instrucciones de uso Año de construcción: desde 10/2002 es_ES...
- Página 2 Sanpress Inox 2 de 29...
-
Página 3: Tabla De Contenido
Distancias y espacio necesarios 3.3.5 Herramientas necesarias Montaje 3.4.1 Cambiar el elemento de sellado 3.4.2 Curvar tubos 3.4.3 Acortar tubos 3.4.4 Desbarbar tubos 3.4.5 Prensar la unión 3.4.6 Montaje del tapón para prueba hidráulica 3.4.7 Prueba de estanqueidad Sanpress Inox 3 de 29... - Página 4 Índice de contenido Mantenimiento Eliminación Sanpress Inox 4 de 29...
-
Página 5: Sobre Estas Instrucciones De Uso
Esta limitación no se aplica a las indicaciones relativas al manejo. Durante el montaje de los productos de Viega se deben respetar las normas técnicas generales reconocidas y las instrucciones de uso de Viega. -
Página 6: Nota Sobre Esta Versión En Español
Sanpress Inox 6 de 29... -
Página 7: Información Sobre El Producto
Las normas y normativas que figuran a continuación se aplican en Ale‐ mania/Europa. La regulación nacional equivalente se puede consultar en la página web del país que corresponda, en viega.es/normas. Normativas del apartado: Ámbitos de aplicación Ámbito de aplicación / nota Normativa vigente en Alemania Utilización en instalaciones de... - Página 8 "Dichtheitsprüfungen von Trink‐ wasserinstallationen mit Druckluft, Inertgas oder Wasser" Normativas del apartado: Mantenimiento Ámbito de aplicación / nota Normativa vigente en Alemania Manejo y mantenimiento de insta‐ DIN EN 806-5 laciones de agua potable Sanpress Inox 8 de 29...
-
Página 9: Uso Previsto
Uso previsto Si quiere utilizar el sistema en ámbitos de aplicación y con medios distintos de los descritos, recuerde que debe con‐ sultárselo previamente al servicio técnico de Viega. 2.2.1 Ámbitos de aplicación Se admite la utilización en, entre otros, los siguientes ámbitos: Instalaciones de agua potable Instalaciones industriales y de calefacción... -
Página 10: Medios

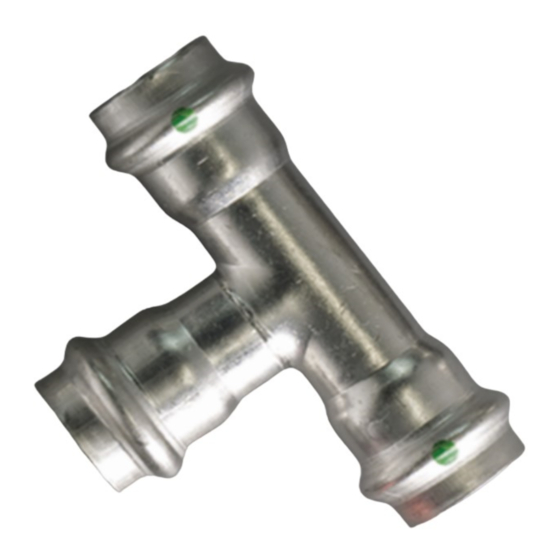

El sistema de tubos está compuesto por conectores de prensado com‐ binados con tubos de acero inoxidable y por las herramientas de pren‐ sado adecuadas en cada caso. Fig. 1: Conectores de prensado Sanpress Inox Sanpress Inox 10 de 29... -
Página 11: Tubos
Negro protección Instalaciones de gas sólo en combinación con conectores de pren‐ sado Sanpress Inox G y Profipress G (sólo hasta d 28) Para obtener más información, consulte Ámbitos de aplicación de los sistemas de instalación metálicos. Datos característicos del tubo de acero inoxidable (1.4401, 1.4521 y 1.4520) - Página 12 Dilatación longitudinal Las tuberías se dilatan cuando se calientan. La dilatación térmica depende de los materiales. Los cambios de longitud provocan ten‐ siones dentro de la instalación. Estas tensiones se deben compensar tomando las medidas adecuadas. Sanpress Inox 12 de 29...
- Página 13 2 - Longitud de tubo ⃗ l 3 - Diferencia de temperatura ⃗Δϑ [K] La dilatación longitudinal Δl se puede consultar en el diagrama o calcu‐ larse utilizando la siguiente fórmula: Δl = ⍺ [mm/mK] × L [m] × Δϑ [K] Sanpress Inox 13 de 29...
-
Página 14: Conectores De Prensado
SC-Contur Fig. 4: SC-Contur Los conectores de prensado de Viega cuentan con el sistema SC- -Contur. SC-Contur es una técnica de seguridad certificada por la DVGW y garantiza que el conector de prensado no es estanco cuando no está... -
Página 15: Elementos De Sellado
95 °C si se han — < 25 mg/m conectado radiadores Es preciso consultar al servicio técnico de Viega. Véase Ä “Normativas del apartado: Elementos de sellado” en la página 7 Ámbito de aplicación del elemento de sellado de FKM Ámbito de aplicación Suministro de calefacción... -
Página 16: Marcas De Identificación De Los Componentes
Seco, contenido de Observaciones — — aceite ≥ 25 mg/m Es preciso consultar al servicio técnico de Viega. 2.3.5 Marcas de identificación de los componentes Identificación de los tubos Las marcas de identificación de los tubos contienen información impor‐ tante sobre el material y sobre la fabricación de los tubos. Significan lo... -
Página 17: Instalaciones Con Componentes De Distintos Materiales/Tipos
Información sobre el uso 2.4.1 Corrosión El sistema Sanpress Inox debe protegerse de una concentración dema‐ siado alta de cloruro, ya sea en el medio o por efecto de agentes externos. En los sistemas de acero inoxidable, una concentración demasiado alta de cloruros puede provocar corrosión. -
Página 18: Manejo
Los componentes del sistema pueden haber sufrido daños durante el transporte y el almacenamiento. Compruebe todas las piezas. Cambie los componentes que estén dañados. Los componentes dañados no se deben reparar. No deben instalar los componentes que estén sucios. Sanpress Inox 18 de 29... -
Página 19: Conexión Equipotencial
Si el elemento de sellado del conector de prensado presenta daños evidentes y se va a cambiar por un elemento de sellado de repuesto de Viega del mismo material Si se va a cambiar un elemento de sellado de EPDM por un ele‐... -
Página 20: Distancias Y Espacio Necesarios
Prensado entre el tubo y la pared Espacio necesario para PT1, tipo 2 (PT2), PT3-EH, PT3-AH, Pressgun 4B, 4E, 5 a [mm] b [mm] c [mm] Espacio necesario: Picco, Pressgun Picco a [mm] b [mm] c [mm] Sanpress Inox 20 de 29... - Página 21 En el caso de los tubos con el diámetro d15–28, la longitud del tubo debe equivaler como mínimo a la profundidad de inserción total de los dos conectores de prensado. Sanpress Inox 21 de 29...
-
Página 22: Herramientas Necesarias
Mordaza de prensado o anillo de prensar con la mordaza articulada correspondiente, adecuada para el diámetro del tubo y con el perfil adecuado Fig. 5: Mordazas de prensado Máquinas de prensar de Viega recomendadas: Pressgun 5 Pressgun 4E / 4B Tipo PT3-AH... -
Página 23: Montaje
Retire el elemento de sellado de la acanaladura. Colocar el elemento de sellado Coloque en la acanaladura un elemento de sellado nuevo que esté intacto. Asegúrese de que el elemento de sellado está completamente encajado en la acanaladura. Sanpress Inox 23 de 29... -
Página 24: Curvar Tubos
Cortar el tubo con un cortatubos o con una sierra para metales de dientes finos. Procure no arañar la superficie del tubo. 3.4.4 Desbarbar tubos Después de cortar un tubo, los extremos se deben desbarbar cuidado‐ samente por dentro y por fuera. Sanpress Inox 24 de 29... - Página 25 Manejo Con el desbarbado se evita que el elemento de sellado sufra daños o que el conector de prensado se ladee durante el montaje. Viega reco‐ mienda utilizar un rebarbador (modelo 2292.2). ¡AVISO! Daños por utilización de las herramientas inadecuadas.
-
Página 26: Prensar La Unión
Marque la profundidad de inserción. Coloque la mordaza de prensado en la máquina de prensar e intro‐ duzca el pasador de retención hasta que quede encajado. INFORMACIÓN: Tenga en cuenta las instrucciones del manual de la herramienta de prensado. Sanpress Inox 26 de 29... -
Página 27: Montaje Del Tapón Para Prueba Hidráulica
3.4.6 Montaje del tapón para prueba hidráulica Uso previsto Los tapones para prueba hidráulica de Viega se usan para realizar pruebas de estanqueidad y para cerrar provisionalmente secciones de tubería y se deben utilizar únicamente para: Pruebas de estanqueidad y de carga vigiladas en tuberías con agua a hasta 1,6 MPa (16 bar). - Página 28 Montar el tapón para prueba hidráulica” en la página 8. Abra el tapón para prueba hidráulica. Coloque el tapón para prueba hidráulica en el conector. Enrosque el tapón para prueba hidráulica y apriételo a mano. Sanpress Inox 28 de 29...
-
Página 29: Prueba De Estanqueidad
Mantenimiento” en la página 8. Eliminación El producto y el embalaje se deben separar en los grupos de materiales que correspondan (p. ej., papel, metales, plásticos, metales no ferrosos), y eliminarse de acuerdo con la legislación nacional vigente. Sanpress Inox 29 de 29...
