Canales de entrada

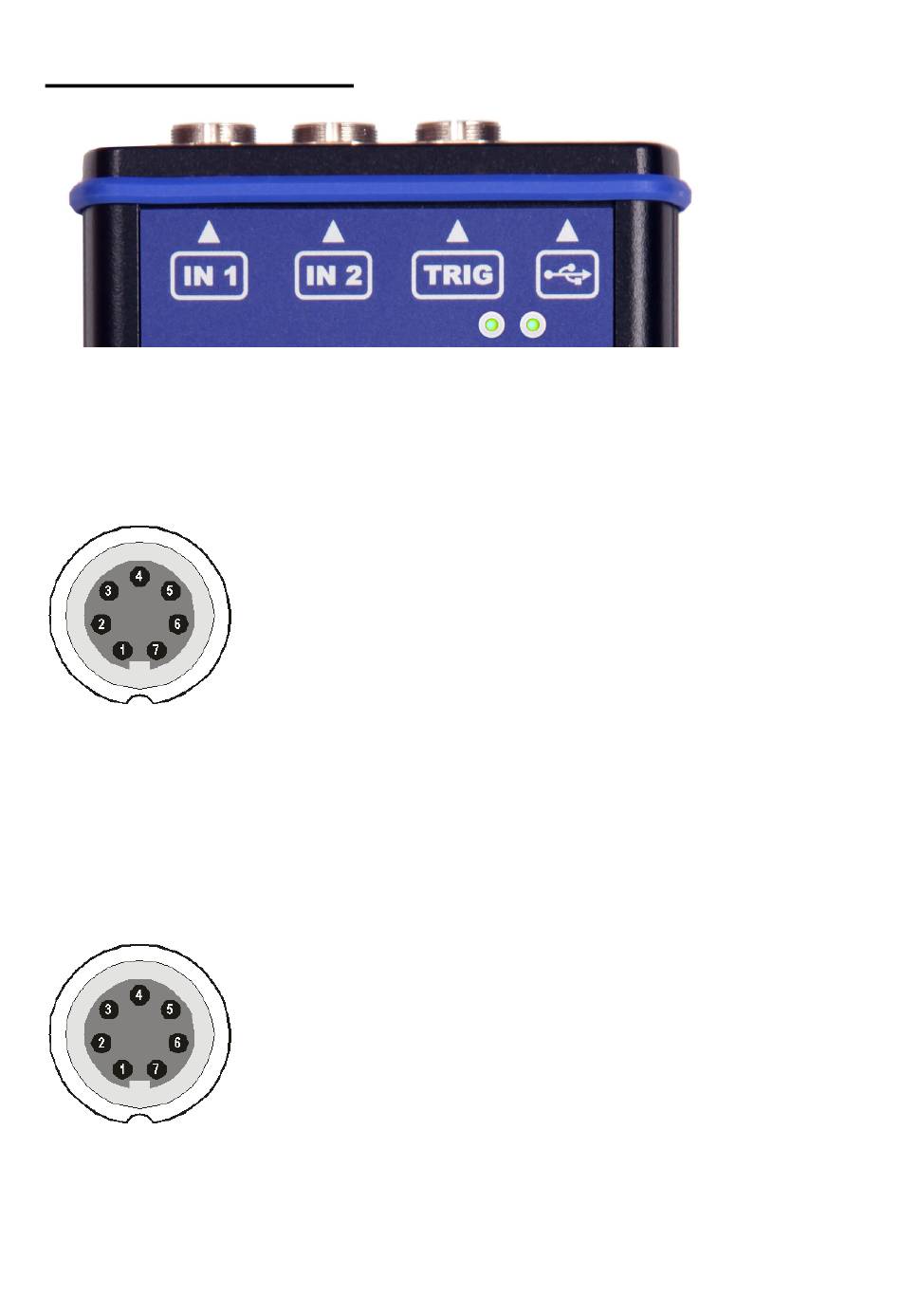

Las entradas etiquetadas IN1, IN2 son utilizadas para señal es AC/DC. La entrada etiquetada TRIG es utilizada
para señal es de activación, usualmente el tacómetro (sonda de velocidad). Todas las entradas tienen
diferentes pins. IN2 el permite al usuario conectar un sensor triaxial. Las entradas AC permiten la medición de
un voltaje de pico máximo de +/-12V. La entrada DC permite la medición de un voltaje de pico máximo de +/-
24V.

Entrada IN1

1 – CH1 AC/DC INPUT
2 – GROUND
3 – NOT USED
4 – SHIELDING
5 – NOT USED
6 – NOT USED
7 – NOT USED

Entrada IN2

1 – CH2 AC/DC INPUT
2 – GROUND
3 – CH1 AC/DC INPUT
4 – SHIELDING
5 – CH3 AC/DC INPUT
6 – NOT USED
