Desmontaje De La Cubierta Frontal; Instalación De Un Módulo; Conexión De Las Entradas Sat Fi Al Distribuidor De Entrada - FTE Maximal CH 808 Manual Del Usuario

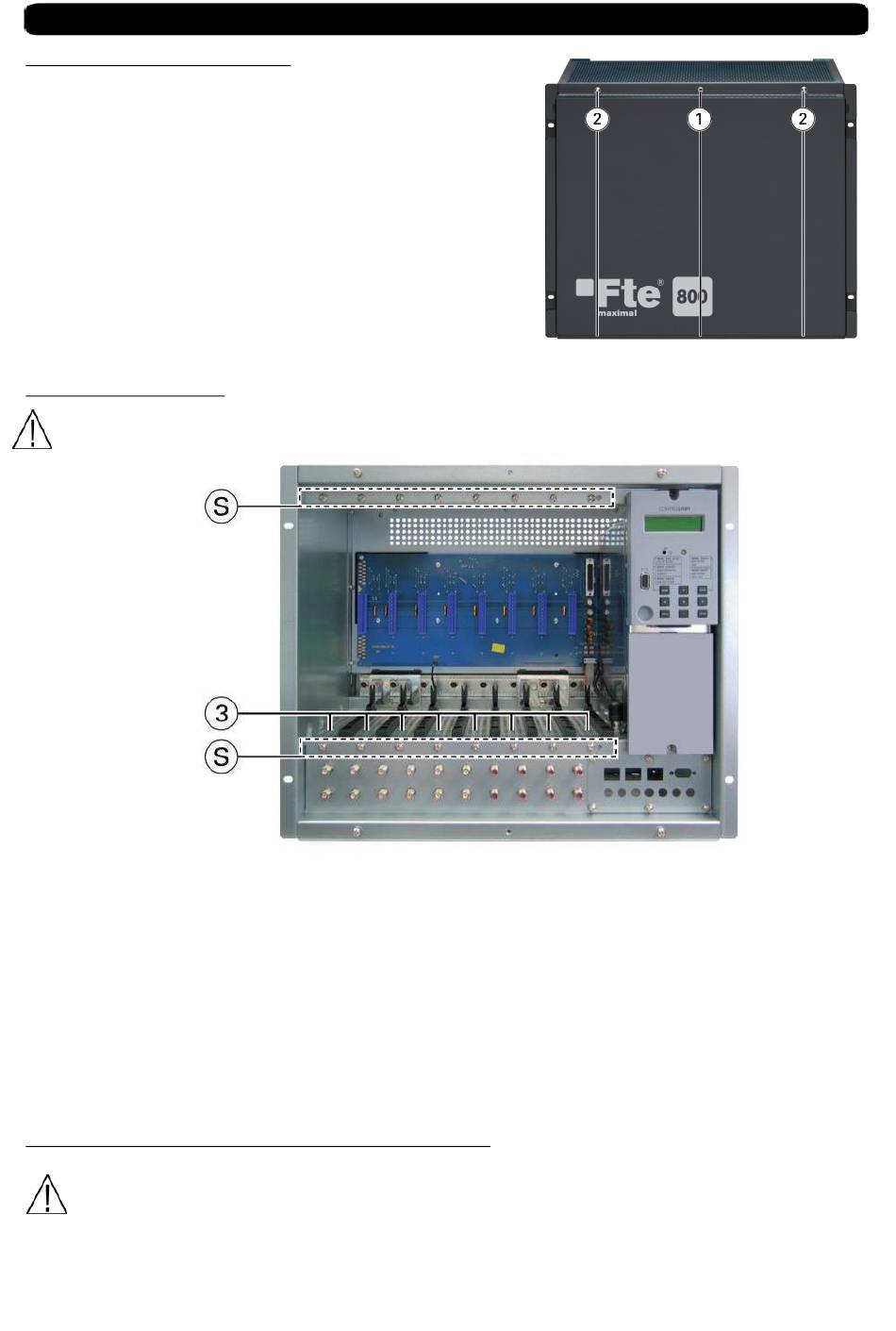

Desmontaje de la cubierta frontal

Retire totalmente los tornillos de bloqueo (1)
-
Afloje los tornillos de montaje (2)
-
Deslice la cubierta frontal hacia arriba y retírela.
-
Instalación de un módulo
Antes de instalar un módulo desconecte el cable de alimentación de la red eléctrica
Retire los 2 tornillos de fijación (S) de una ranura libre (3) del soporte de cabecera.
-
Inserte el módulo en la ranura en el sentido que encaje el conector RF posterior, y
-
deslícelo hacia adentro del chasis.
Encaje el módulo con el zócalo y el conector RF y presione hasta que quede bien
-
insertado.
Fije los módulos con los 2 tornillos de sujeción (S)
-
Conexión de las entradas SAT FI al distribuidor de entrada
La cabecera alimenta a las LNB's conectadas con 18V – 1 A. La suma total de los
consumos de las LNB's no debe exceder 1 A. Las LNB's deben ser de tipo Quattro para
un correcto funcionamiento de la instalación.
