Datos técnicos
Ejemplo
Output II
Figura 12, C
Figura 15
24

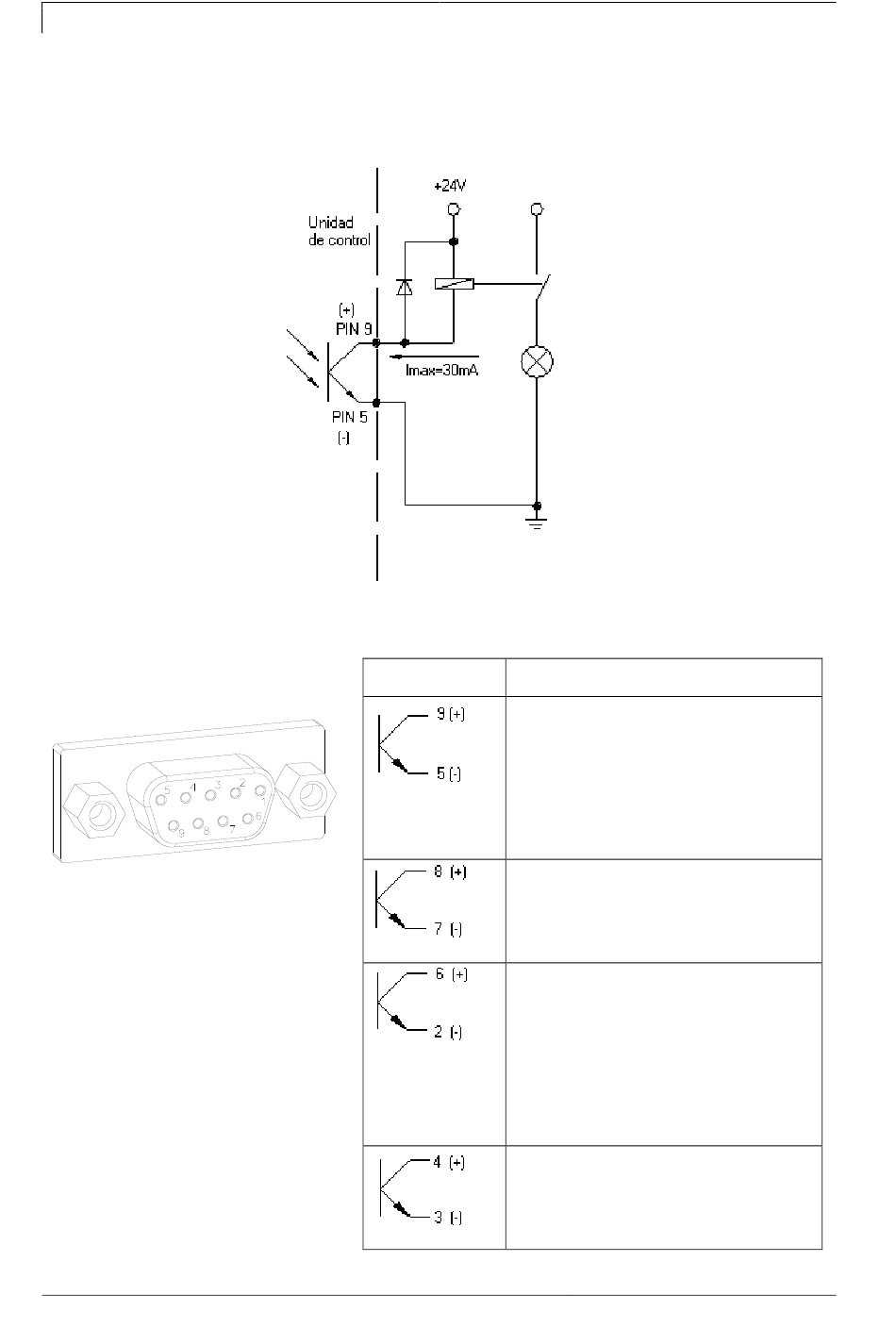

Conexión de una lámpara a 24V relais vía Out 1:
Figura 14
PIN (hembrilla)
Manual de usuario
Output II
Salida 5 (Out5): Señal 'impresión
presto'
Se muestra cuando el módulo está
lista para transformar un impulso. Al
contrario que en la señal de trabajo de
impresión, aquí se tendrá en cuenta el
tiempo de generación.
Salida 6 (Out6): Cabezal de impresión
arriba
El cabezal de impresión está en
posición de descanso.
Salida 7 (Out7): Retorno al punto de
inicio
Tras finalizar el procedimiento de
impresión se moverá la parte
desplazable del módulo al punto de
arranque. Una vez que se haya
alcanzado el punto de arranque, se
puede reiniciar.
Salida 8 (Out8): Aviso de cinta de
transferencia
DPM IIIxi
04.18
