RECmax Lpd
3�4�2�- MEDIDA DE RED TRIFÁSICA : RECmax Lpd 4 polos
La entrada EXT permite el control remoto (apertura y cierre) del interruptor mo-
torizado� La entrada se activa al cortocircuitar los terminales 12-13 con un con-
tacto externo libre de tensión, por ejemplo un pulsador. Dicha entrada actúa
como biestable tipo T activado por flanco, es decir, a cada pulsación cambia el
estado del interruptor principal, si estaba abierto lo cierra y si estaba cerrado
lo abre�
La alimentación auxiliar N-L (terminales 1-3), puede ser externa a la instala-
ción a proteger, pero en ningún caso se debe tomar de aguas abajo del mag-
netotérmico motorizado�
Manual de Instrucciones
17
18

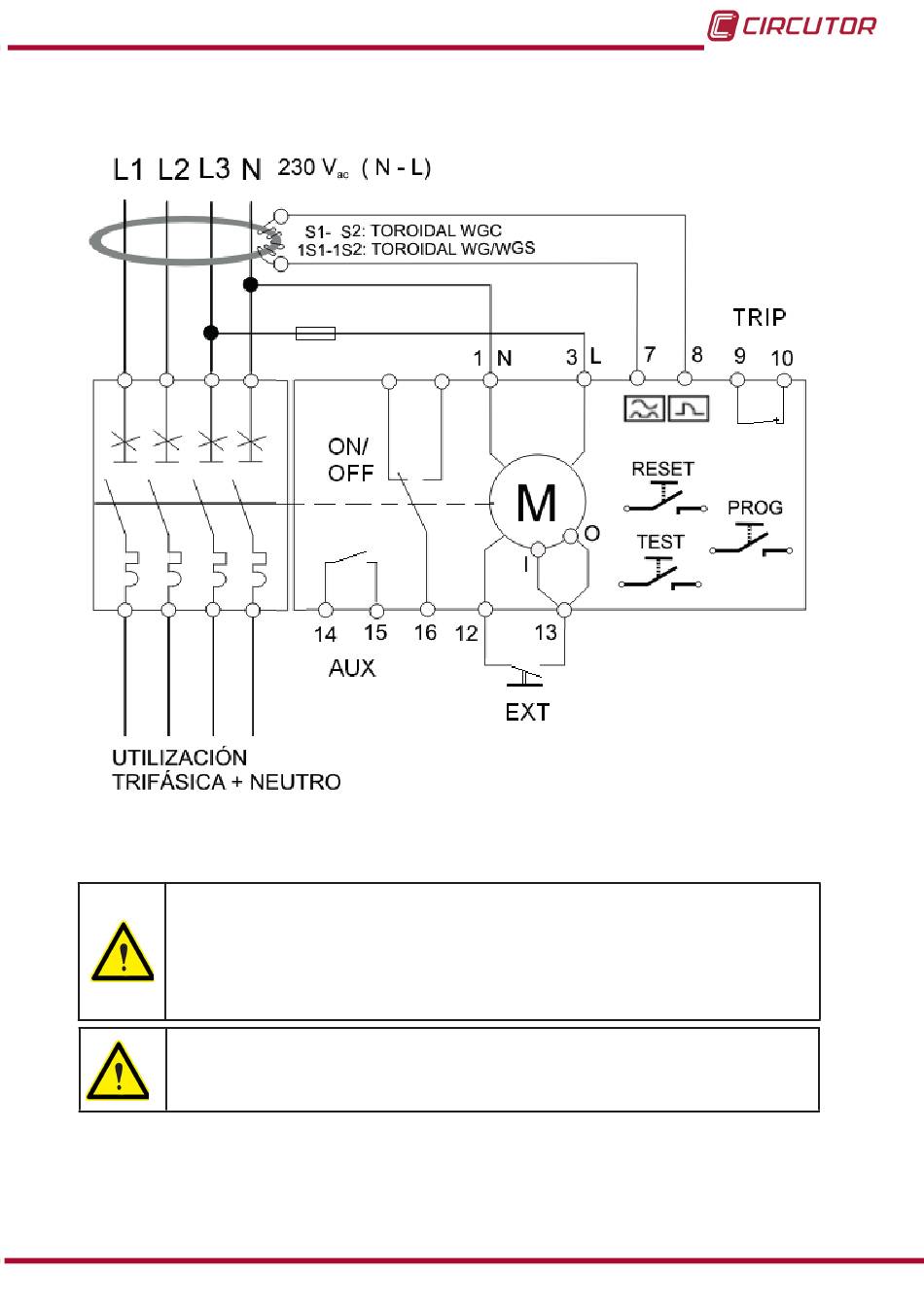

Figura 4: Medida de red trifásica: RECmax Lpd 4 Polos�
11
