Avigilon H4 Serie Guia De Instalacion

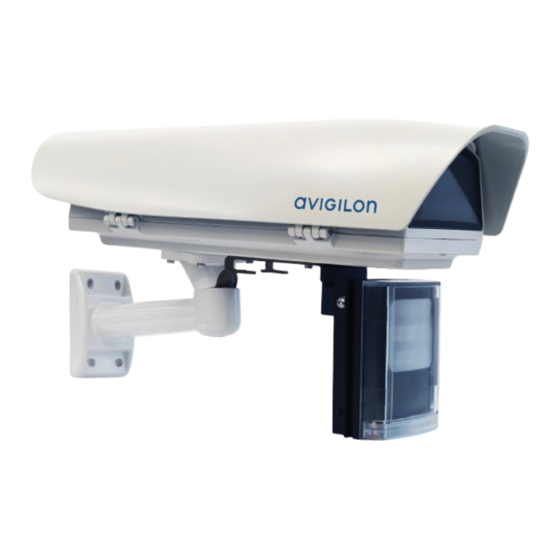

Cámara de captura de matrículas
Ocultar thumbs
Ver también para H4 Serie:
- Guia de instalacion (25 páginas) ,
- Guia de instalacion (28 páginas) ,
- Guia de instalacion (35 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Avigilon H4 Serie
Resumen de contenidos para Avigilon H4 Serie
- Página 1 Guía de instalación Cámara de captura de matrículas H4 de Avigilon...
- Página 2 No utilice detergentes fuertes o abrasivos para limpiar el cuerpo del dispositivo. Utilice únicamente accesorios recomendados por Avigilon. Este producto debe instalarse en ubicaciones con acceso restringido.
- Página 3 mínima entre los contactos del interruptor automático debe ser de 3 mm (0,1"). El interruptor de circuito automático debe estar provisto de protección contra la corriente de falta hacia el suelo (diferencial) y la sobrecorriente (magnetotérmica). El fabricante rechaza toda responsabilidad por cualquier daño causado debido a un uso incorrecto de los dispositivos mencionados en este manual.
-
Página 4: Avisos Del Organismo Regulador
Póngase en contacto con el distribuidor o con un técnico de radio y televisión para obtener ayuda. Los cambios o modificaciones que se realicen en este equipo y que no sean aprobados expresamente por Avigilon Corporation o terceros autorizados por Avigilon Corporation podrían anular la autorización del usuario para utilizar este equipo. -
Página 5: Información Sobre La Eliminación De Residuos Y El Reciclaje
Información sobre la eliminación de residuos y el reciclaje Cuando este producto haya llegado al final de su vida útil, deshágase de él de acuerdo con la legislación y normativa locales en materia de medio ambiente. Riesgo de incendio, explosión y quemaduras. No lo desmonte, aplaste, incinere ni caliente por encima de 100 °C (212 °F). -
Página 6: Avisos Legales
(2) son responsables del uso que usted haga de la información, ni de su confianza en ella. Avigilon Corporation no se responsabiliza de las pérdidas ni de los daños (incluidos los consecuentes) que pudieran producirse por imprecisiones de la información que se ofrece en el presente documento. -
Página 7: Tabla De Contenido
Tabla de contenido Información general Descripción del producto y designación del tipo Desembalaje Eliminación segura del material de embalaje Preparación del producto para su uso Colocación del soporte Instalación Contenido del paquete de la carcasa Montaje de la carcasa de LPC Montaje del alimentador con un brazo de montaje Instalación de los iluminadores IR Montaje del adaptador de montaje en parapeto ES-HD-MNT-PAR opcional... -
Página 8: Información General
IR, consulte la Guía de diseño del sitio H4 LPC. Para obtener información sobre cómo usar la función de reconocimiento de matrículas en Avigilon Control Center (de ACC), consulte la Guía del usuario del cliente de Avigilon Control Center™. -
Página 9: Colocación Del Soporte
Colocación del soporte PRECAUCIÓN: El producto debe sujetarse con un equipo adecuado. Los medios de sujeción deben garantizar el cierre mecánico cuando se aplica una fuerza igual a 4 veces el peso del dispositivo, como mínimo. Colocación del soporte... -
Página 10: Instalación
IR, consulte la Guía de diseño del sitio H4 LPC. Para obtener información sobre cómo usar la función de reconocimiento de matrículas en Avigilon Control Center (de ACC), consulte la Guía del usuario del cliente de Avigilon Control Center. - Página 11 El alimentador a través del brazo de montaje. Consultar Montaje del alimentador con un brazo de montaje en la página siguiente. El adaptador de montaje ES-HD-MNT-PAR opcional. Consultar Montaje del adaptador de montaje en parapeto ES-HD-MNT-PAR opcional en la página 16. Montaje de la carcasa de LPC...
-
Página 12: Montaje Del Alimentador Con Un Brazo De Montaje
Montaje del alimentador con un brazo de montaje Para acoplar la carcasa al alimentador incluido mediante un brazo de montaje, lleve a cabo los pasos siguientes: 1. Taladre cuatro orificios de montaje y un orificio de entrada de cables en la superficie de montaje. 2. - Página 13 b. El cable PoE se dirigirá a través de la abertura de cable más grande en la parte inferior de la carcasa. c. Use el anillo de sellado para sellar la conexión del cable a través de la carcasa. Asegúrese de que los orificios no utilizados en la parte inferior de la carcasa estén sellados con los anillos de sellado restantes para evitar que el agua entre en la carcasa.
-
Página 14: Instalación De Los Iluminadores Ir
4. Utilice los tornillos proporcionados para fijar la carcasa al brazo de montaje. Instalación de los iluminadores IR 1. Consulte la Guía de diseño del sitio H4 LPC para determinar si la lente del iluminador IR debe cambiarse o quitarse. Consulte la guía de instalación impresa enviada con el iluminador IR para obtener instrucciones sobre cómo reemplazar la lente, si es necesario. - Página 15 3. Use los tornillos incluidos para fijar el iluminador IR a la carcasa. Asegúrese de utilizar los orificios de los tornillos del soporte IR que se indican en la siguiente imagen. 4. Apriete los tornillos utilizando la llave Allen proporcionada. 5.
-
Página 16: Montaje Del Adaptador De Montaje En Parapeto Es-Hd-Mnt-Par Opcional
Montaje del adaptador de montaje en parapeto ES-HD-MNT-PAR opcional Para montar la carcasa con un adaptador de montaje ES-HD-MNT-PAR opcional, lleve a cabo los pasos siguientes: Instalación del iluminador IR 1. Consulte la Guía de diseño del sitio H4 LPC para determinar si la lente del iluminador IR debe cambiarse o quitarse. -
Página 17: Conexión Del Cable De La Carcasa
Conexión del cable de la carcasa Una vez que la carcasa y el adaptador de montaje se hayan acoplado a la ubicación deseada, siga los pasos a continuación para conectar el cable PoE: 1. Tire del cable PoE requerido desde el inyector de alimentación. El cable PoE se dirigirá a través de la abertura de cable más grande en la parte inferior de la carcasa. -
Página 18: Instalación De La Cámara
Instalación de la cámara Complete los pasos siguientes para instalar la cámara en la carcasa: 1. Afloje los 2 tornillos en el lateral de la carcasa utilizando la llave Allen proporcionada. Abra la carcasa como se muestra en el siguiente diagrama. NOTA: Después de completar la instalación y la conexión de los cables, asegúrese de cerrar la carcasa de forma segura. - Página 19 3. Acople la cámara en el módulo PoE utilizando el tornillo (1), la arandela y el separador (2) suministrados. Coloque al menos un separador para garantizar el aislamiento eléctrico entre el módulo PoE y la cámara. a. El separador debe colocarse en la segunda ranura, como se muestra en la siguiente imagen. Deslice la cámara y el separador lo más cerca posible a la parte delantera para evitar interferencias visuales o reflejos ópticos del cristal.
-
Página 20: Encendido
5. Vuelva a colocar el módulo PoE con la cámara en la carcasa y apriete los tornillos aflojados previamente. 6. Asegúrese de colocar el interruptor DIP SW1 en la posición de encendido. Retire la película protectora de la lente de la cámara antes de cerrar la carcasa. Configuración de potencia absorbida Máxima potencia Apagado... - Página 21 NOTA: El proceso de precalentamiento o descongelación automático se puede iniciar cada vez que se encienda el dispositivo y la temperatura del aire sea inferior a 0 °C (32 °F). Este proceso garantiza que el dispositivo funcione correctamente incluso a bajas temperaturas. La duración del precalentamiento varía según las condiciones ambientales (desde 60 minutos hasta 120 minutos).
- Página 22 Los LED que se muestran en la figura siguiente permiten a los usuarios verificar el estado de funcionamiento de la cámara y la carcasa. Consulte la siguiente tabla para conocer los indicadores de estado de funcionamiento. Estado de funcionamiento Estado de LED Estado del aparato LD1 (fuente de Apagado...
-
Página 23: Ajustar El Soporte De Montaje
Estado de funcionamiento Estado de LED Estado del aparato LD3 (sistema antivaho) Apagado El sistema antivaho no se detectó correctamente. 1 parpadeo El sistema antivaho estándar está inactivo. 2 parpadeos El sistema antihielo (opcional) está inactivo. Activo El sistema antivaho o antihielo está activo. LD4 (Calentador) Apagado La calefacción no está... -
Página 24: Limpieza Y Mantenimiento
Guía del usuario de Avigilon Control Center Client Guía del usuario de la interfaz web - Dispositivo Avigilon Presence Detector™ Avigilon Guía del usuario de la interfaz web: cámaras IP H.264 de alta definición Avigilon Guía del usuario del sistema adaptador USB Wi-Fi Guía del usuario de la Camera Configuration Tool Avigilon... -
Página 25: Especificaciones
Especificaciones Especificaciones generales Velocidad máxima de captura 100 km/h (62 mph) Iluminación mínima 0 lux Iluminación IR 850 nm, continua, ángulo de campo ajustable Distancia máxima de iluminación IR Carril único: 30 m (100 pies) Carril doble: 12 m (40 pies) Rango de temperatura de De -30 °C a 50 °C (-22 °F a 122 °F) funcionamiento Retardo del arranque en frío... - Página 26 Gestión del ancho de banda HDSM™ Detección de movimiento Sensibilidad y umbral seleccionables Control del diafragma Automático, manual Control de día/noche Automático, manual Control de parpadeo 50 Hz, 60 Hz Balance de blancos Automático, manual Compensación de contraluz Ajustable Zonas de privacidad Hasta 64 zonas Método de compresión de audio G.711 PCM 8 kHz...
-
Página 27: Especificaciones De La Carcasa
la clase 6 o superior Electricidad Consumo de energía Fuente de alimentación V CC: 12 V +/- 10 %, 8 W mín.; PoE: Conforme con IEEE802.3af Clase 3; V CA: 24 V +/- 10 %, 12 VA mín. Conector de alimentación Bloque de terminales de 2 pines Batería de respaldo de RTC 3 V de litio de manganeso Medioambiente... -
Página 28: Especificaciones Del Iluminador Ir
Certificaciones Certificaciones CE, ROHS Emisiones electromagnéticas EN 55032, EN 61000-6-3, EN 61000-3-2, EN 61000-3-3 Inmunidad electromagnética EN 50130-4 Medioambiente IP 66, resistente a 1000 horas de ensayo de niebla salina (ISO 9227) Especificaciones del iluminador IR Las siguientes especificaciones son para el iluminador IR ES-HD-IR-IP6. Mecánica Dimensiones (ancho x alto x largo) 100 mm ×... -
Página 29: Garantía Limitada Y Servicio De Asistencia Técnica
Garantía limitada y servicio de asistencia técnica Las condiciones de la garantía de términos de Avigilon para este producto se encuentran en avigilon.com/warranty. Para obtener servicio de garantía y soporte técnico de Avigilon, póngase en contacto con nosotros: avigilon.com/contact-us/. Garantía limitada y servicio de asistencia técnica...
