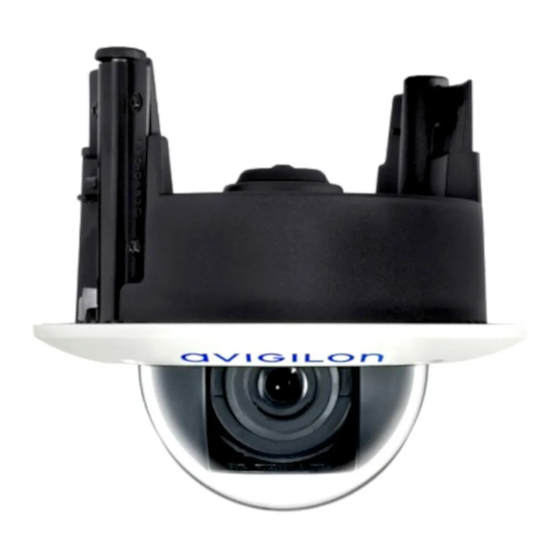

- Página 1 Guía de instalación Modelos de cámaras domo Avigilon™ H4 HD: H4A-DC1(-B), H4A-DC2(-B)
- Página 2 7 W mín. Cualquier fuente de alimentación externa conectada a este producto solo debe conectarse a otro producto Avigilon de la misma serie del modelo. Las conexiones de alimentación externas deben aislarse como es debido. Bajo ningún concepto, nunca conecte el dispositivo directamente a la corriente eléctrica.
- Página 3 No utilice detergentes fuertes o abrasivos para limpiar el cuerpo del dispositivo. Utilice únicamente accesorios recomendados por Avigilon.
- Página 4 Póngase en contacto con el distribuidor o con un técnico de radio y televisión para obtener ayuda. Los cambios o modificaciones que se realicen en este equipo y que no sean aprobados expresamente por Avigilon Corporation o terceros autorizados por Avigilon Corporation podrían anular la autorización del usuario para utilizar este equipo.
- Página 5 (2) son responsables del uso que usted haga de la información, ni de su confianza en ella. Avigilon Corporation no se responsabiliza de las pérdidas ni de los daños (incluidos los consecuentes) que pudieran producirse por imprecisiones de la información que se ofrece en el presente documento.
-
Página 6: Tabla De Contenido
Tabla de contenido Información general Vista de la cubierta Vista de la abrazadera Vista superior Vista frontal Vista trasera Instalación Herramientas y materiales necesarios Contenido del paquete de la cámara Pasos para la instalación Extracción de la cubierta de domo Introducción de cables a través de la arandela de sellado Montaje y orientación de las cámaras de análisis de vídeo Montaje de la cámara domo... - Página 7 Limpieza Burbuja de domo Cuerpo Garantía limitada y servicio de asistencia técnica...
-
Página 8: Información General
Información general Vista de la cubierta 1. Tornillos a prueba de sabotaje Tornillos cautivos en forma de estrella para fijar la cubierta del domo a la base. 2. Cubierta domo Cubierta domo resistente al vandalismo. Información general... -
Página 9: Vista De La Abrazadera
Vista de la abrazadera 1. Abrazaderas Mecanismos de bloqueo accionados por resorte que aseguran la cámara en la superficie de montaje. Vista de la abrazadera... -
Página 10: Vista Superior
Vista superior 1. Correa Se conecta a un gancho correa en la cubierta. 2. Orificio de entrada de cable Orificio de entrada para los cables necesarios para que funcione de la cámara. 3. Orificios de montaje Orificios para montar la cámara en una superficie de montaje. Vista superior... -
Página 11: Vista Frontal
Vista frontal 1. Bloque de conectores de alimentación Acepta un bloque de terminales con una conexión de alimentación CA o CC. La entrada CC acepta cualquier polaridad. Solo es necesario cuando Power over Ethernet no está disponible. 2. Indicador LED de enlace Indica si hay una conexión activa en el puerto Ethernet. -
Página 12: Vista Trasera
2. Ranura de tarjeta SD Acepta una tarjeta SD para almacenamiento interno. 3. Puerto micro USB Acepta un adaptador de micro USB a USB. Solo se requiere cuando se usa Avigilon USB Wifi Adapter (Adaptador de Wi-Fi USB). 4. Bloque de conectores de E/S Proporciona conexiones a dispositivos de entrada/salida externa. -
Página 13: Instalación
Destornillador en forma de estrella T20 Pin-In Contenido del paquete de la cámara Compruebe que el paquete contenga lo siguiente: Cámara domo Avigilon H4 HD Etiqueta adhesiva de la plantilla de montaje Casquillo perforador RJ-45 ... -
Página 14: Montaje Y Orientación De Las Cámaras De Análisis De Vídeo
Montaje y orientación de las cámaras de análisis de vídeo Si va a instalar una cámara de análisis de vídeo de Avigilon siga las recomendaciones de montaje y orientación que se enumeran a continuación para maximizar las capacidades de análisis de la cámara: ... - Página 15 1. Utilice la plantilla de montaje para perforar un orificio de entrada de la cámara y los cables en el techo. 2. Utilice un destornillador Phillips n.º 2 para introducir cada una de las abrazaderas en la cámara. Empuje la abrazadera hacia abajo hasta que el resorte esté totalmente comprimido y, a continuación, gire la abrazadera hacia la izquierda hasta la posición correcta.
-
Página 16: Montaje De La Cámara Domo Utilizando Los Orificios De Montaje De La Cámara
Montaje de la cámara domo utilizando los orificios de montaje de la cámara Si desea montar la cámara en una superficie donde no se pueden usar las abrazaderas para fijar la cámara, realice el siguiente procedimiento. 1. Utilice la plantilla de montaje para perforar cuatro orificios de montaje y un orificio de entrada de la cámara. -
Página 17: Conexión De Cables
Conexión de cables Consulte los diagramas en la sección de información general para localizar los distintos conectores. 1. Si hay dispositivos de entrada o salida externos que forman parte de la instalación (por ejemplo, contactos de puerta, relés, etc.), conecte los dispositivos al bloque de conectores de E/S. 2. -
Página 18: Inicializar El Nombre De Usuario Y La Contraseña De Una Cámara
Si la cámara está en el estado predeterminado de fábrica, será redirigido a la página Agregar un usuario nuevo para crear el primer usuario. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. ... -
Página 19: Asignación De Una Dirección Ip
Interfaz del navegador web del dispositivo: http://<dirección IP de la cámara>/. Aplicación de software de gestión de vídeo en red (por ejemplo, el software Avigilon Control Center™). Método ARP/Ping. Para obtener más información, consulte Configuración de la dirección IP mediante el método ARP/Ping en la página... -
Página 20: Acceso A La Transmisión De Vídeo En Directo
4. Gire el anillo de control de azimut para fijar la imagen en el ángulo correcto. 5. En la interfaz del navegador web de la cámara o el software Avigilon Control Center, ajuste la configuración de la imagen y la visualización. Puede establecer la posición de zoom, del enfoque y cambiar la rotación de la imagen. -
Página 21: (Opcional) Configuración Del Almacenamiento Mediante Una Tarjeta Sd
2. Acceda a la interfaz web de la cámara para habilitar la función de almacenamiento interno. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. -
Página 22: Uso Del Zoom Y Enfoque De La Cámara Domo
En la interfaz del navegador web de la cámara o el software Avigilon Control Center, utilice la configuración de Imagen y Visualización de la cámara para hacer zoom y enfocar la cámara. -
Página 23: Para Obtener Más Información
Si la cámara está conectada a un sistema de gestión de redes de otro fabricante, puede configurar las funciones especializadas de la cámara en la interfaz del navegador web de la cámara. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. -
Página 24: Conexiones De Cables
Conexiones de cables Conexión de una fuente de alimentación externa Si la alimentación PoE no está disponible, la cámara debe alimentarse a través del bloque de conectores de alimentación extraíble. Consulte los diagramas de esta guía para localizar el bloque conector de alimentación. - Página 25 Figura 1: Aplicación de ejemplo. 1. Tierra 2. Entrada: para activarla, conecte la entrada al terminal de tierra. Para desactivarla, déjela desconectada o aplique entre 3-15 V. 3. Salida: cuando está activa, la salida está internamente conectada con el terminal de tierra. El circuito está...
-
Página 26: Conexión A Micrófonos, Altavoces Y Monitores De Vídeo
La cámara puede conectarse a un micrófono, altavoz y monitor de vídeo externos a través del miniconector (3,5 mm) de audio/vídeo (Avigilon número de pieza de Avigilon CM-AC-AVIO1). Solo los modelos de 1,0 se pueden conectar a un monitor de video externo a través del conector A/V. -
Página 27: Indicador De Estado De Conexión
Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. Indicador de estado de conexión... -
Página 28: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si el dispositivo ya no funciona de la manera esperada, puede restablecerlo a sus valores de fábrica. Utilice el botón de reversión de firmware para hacerlo. En el diagrama siguiente se muestra el botón de reversión del firmware: Si tiene vídeo grabado en la tarjeta SD, tenga en cuenta que el restablecimiento de la cámara no afectará... -
Página 29: Configuración De La Dirección Ip Mediante El Método Arp/Ping
Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. 1. Localice y copie la dirección MAC (MAC) mostrada en la etiqueta del número de serie como referencia. - Página 30 Limpieza Burbuja de domo Si la imagen del vídeo se vuelve borrosa o difuminada en áreas, posiblemente sea causa de que deba limpiar una burbuja en el domo. Para limpiar la burbuja en el domo: Utilice jabón de tocador o un detergente no abrasivo para limpiar la suciedad o las huellas digitales. ...
- Página 31 Garantía limitada y servicio de asistencia técnica Las condiciones de la garantía de términos de Avigilon para este producto se encuentran en avigilon.com/warranty. Para obtener servicio de garantía y soporte técnico de Avigilon, póngase en contacto con nosotros: avigilon.com/contact-us/. Garantía limitada y servicio de asistencia técnica...
