NOTA:
Si la cubierta del ventilador de los motores es de plástico, utilice siempre un aro de
montaje de acero inoxidable.
2. Centre la unidad de la cubierta del ventilador del motor [3] usando el pasador de
centrado [6].
3. Con los tamaños de motor más pequeños, ajuste la longitud de las fijaciones de
montaje [5] como se indica en la imagen que viene a continuación.
NOTA:
Tenga cuidado con los bordes afilados y retírelos de manera adecuada.
4. Fije la unidad:
a. Sujete las fijaciones de montaje [5] y los correspondientes tornillos [7].
b. Apriete los tornillos [7] hasta que los dos dientes de la parte inferior de los
c. Apriete los tornillos hasta que la unidad esté correctamente fijada.
5. Quite los tornillos de la cubierta de plástico [9].
6. Retire la cubierta de plástico [8].
7. Haga las conexiones eléctricas.
NOTA:
Para facilitar la instalación eléctrica puede quitar la placa metálica.
8. Monte y apriete la cubierta de plástico [8] usando un par de apriete de 2 Nm.

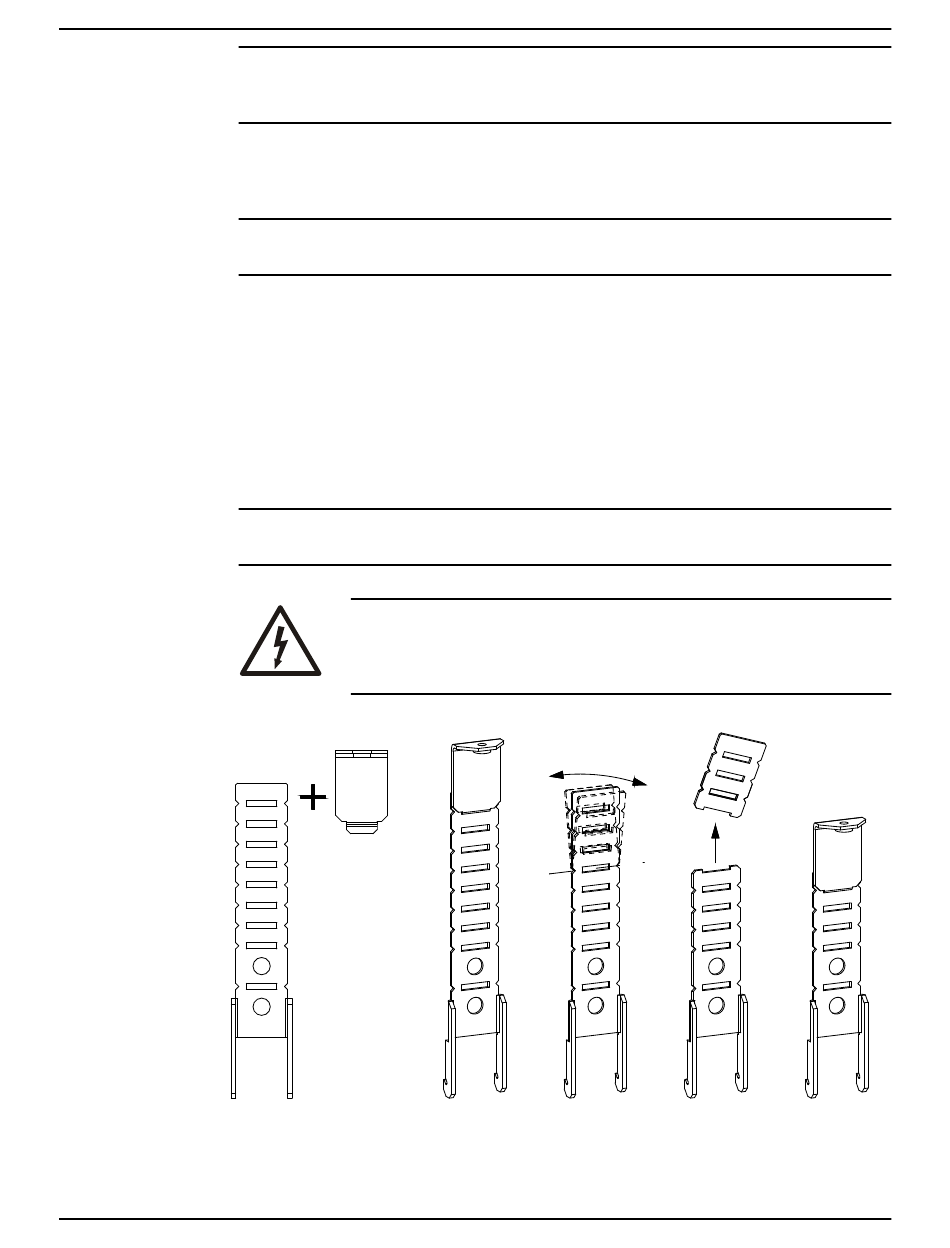

Fijaciones de montaje
HVL 2.015-4.220 Manual de instalación, funcionamiento y mantenimiento
soportes sujeten la cubierta del ventilador.
– Para obtener más información sobre la forma de realizar las conexiones eléctricas,
consulte
Instalación eléctrica
RIESGO ELÉCTRICO:
Asegúrese de que todos los casquillos de los cables estén montados
correctamente y de que todas las entradas de cable sin usar tienen
tapones protectores.
(página 26).
5 Instalación mecánica
25
