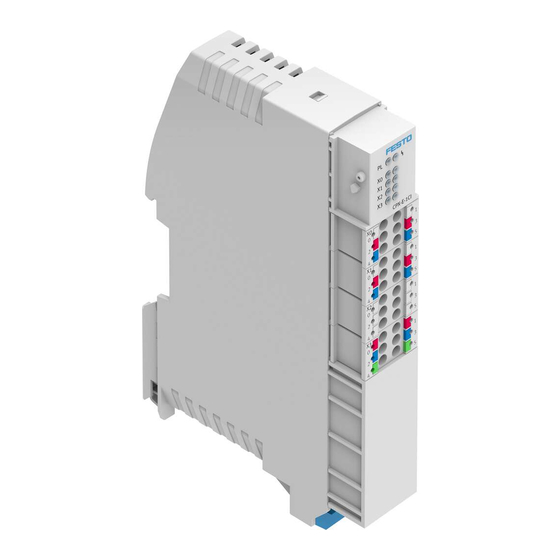

Festo CPX-E-1CI Instrucciones De Uso

Módulo contador
CPX-E-1CI
Instrucciones | Uso
8071179
2018­02
[8071182]
Traducción del manual original
1 Sobre este documento
Este documento describe el uso del producto mencionado anteriormente.
En otros documentos se describen determinados aspectos de uso que deben te­
nerse en cuenta è 1.1 Documentos aplicables.
1.1 Documentos aplicables
Documento
Descripción del sistema de automatización CPX­E
(CPX­E­SYS)
Instrucciones de uso del sistema de automatiza­
ción CPX­E (CPX­E­SYS)
Descripción del módulo contador CPX­E­1CI
(CPX­E­1CI)
Documentación de los componentes de un siste­
ma de automatización CPX­E y de los periféricos
conectados a ellos.
Documentación del controlador de nivel superior
y de los demás participantes de la red
Tab. 1 Documentos aplicables
Todos los documentos disponibles sobre el producto è www.festo.com/pk.
1.2 Versión del producto
Este producto hace referencia a las siguientes versiones de producto:
Producto Versión
CPX­E­1CI Módulo contador CPX­E­1CI a partir de la revisión 1
Tab. 2 Versión del producto
Puede conocerse la versión del producto en la etiqueta de identificación del mis­
mo o mediante un software apropiado de Festo.
El software adecuado para determinar la versión del producto está disponible en
el portal de soporte técnico de Festo è www.festo.com/sp.
La información sobre el uso del software está incluida en la función de ayuda inte­
grada.
Es probable que exista una versión actualizada de este documento para estas ver­
siones de producto o para las versiones nuevas.
• Comprobar si está disponible la versión correspondiente a este documento
en el portal de soporte técnico de Festo è www.festo.com/sp.
1.3 Etiqueta de identificación del producto
La etiqueta de identificación del producto se encuentra en el lateral izquierdo del
módulo. Escaneando con un dispositivo adecuado el código Datamatrix que hay
impreso se accede al portal de soporte técnico de Festo con los documentos rela­
tivos al producto. Otra opción es introducir la Product Key (código alfanumérico
de 11 caracteres de la etiqueta de identificación del producto) en el campo de
búsqueda del portal de soporte técnico.
La información detallada sobre la etiqueta de identificación del producto está in­
cluida en la descripción del módulo è 1.1 Documentos aplicables.
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Alemania
+49 711 347­0
www.festo.com
8071179
Contenido
Descripción detallada del sistema de automati­
zación CPX­E
Instrucciones y notas importantes para el monta­
je, la instalación eléctrica y las tareas de mante­
nimiento de un sistema de automatización CPX­E
Descripción detallada de la función del producto
y de las opciones de parametrización
Información sobre el uso de los componentes
Información sobre la puesta a punto y la parame­
trización de los componentes
1.4 Normas especificadas
Estado de versión
EN 60529:2013­10
EN 61000­6­2:2005­08
EN 61000­6­4:2007­01
Tab. 3 Normas especificadas en el documento
2 Seguridad
2.1 Instrucciones de seguridad
– Respetar las normas legales vigentes específicas del correspondiente lugar
de destino.
– Utilizar el producto únicamente dentro de los valores definidos
è 13 Especificaciones técnicas.
– Tener en cuenta las identificaciones que se encuentran en el producto.
– Observar los documentos aplicables.
– Almacenar el producto en un lugar fresco, seco y protegido contra los rayos
UV y la corrosión. No almacenar el producto durante largos periodos de tiem­
po.
– Antes de realizar trabajos en el producto: desconectar la alimentación de ten­
sión y asegurarla contra reconexiones.
– Respetar las directivas sobre manipulación de elementos sensibles a las des­
cargas electrostáticas.
2.2 Uso previsto
El producto descrito en este documento está exclusivamente diseñado para ser
utilizado con un sistema de automatización CPX­E.
El uso del producto está exclusivamente restringido por las siguientes condicio­
nes:
– Uso exclusivamente industrial. Fuera de entornos industriales, p. ej. en zonas
residenciales y comerciales, puede ser necesario tomar medidas de supresión
de interferencias.
– Solo en combinación con módulos y componentes autorizados para la varian­
te correspondiente del producto è www.festo.com/catalogue.
– Utilizar el producto únicamente en perfectas condiciones técnicas.
– Utilizar el producto únicamente en su estado original, sin efectuar modifica­
ciones no autorizadas. Solamente se permiten las transformaciones o modifi­
caciones descritas en este documento o en los documentos aplicables.
2.3 Cualificación del personal técnico
El montaje, la puesta a punto, el mantenimiento y el desmontaje solo deben ser
realizados por personal técnico cualificado.
El personal técnico debe estar familiarizado con la instalación de sistemas de con­
trol eléctricos.
3 Información adicional
– Accesorios è www.festo.com/catalogue.
– Repuestos è www.festo.com/spareparts.
4 Servicio de postventa
Ante cualquier problema técnico, póngase en contacto con el representante regio­
nal de Festo è www.festo.com.
5 Guía de productos
5.1 Función
El módulo ofrece, dentro de un sistema de automatización CPX­E, la posibilidad
de conectar un transmisor para detectar impulsos. La alimentación del transmisor
está protegida, electrónicamente, frente a cortocircuitos y sobrecargas. Tras la
eliminación de un cortocircuito o una sobrecarga, la alimentación del transmisor
se vuelve a conectar automáticamente.
El módulo ofrece las siguientes funciones:
– Establecer contador
– Bloquear contador
– Retención
– Medición de la velocidad
Además, el módulo ofrece 4 entradas digitales (I0 ... I3), a través de las cuales se
puede activar una función determinada:
– Entrada I0: activar Retención
– Entrada I1: bloquear Retención
– Entrada I2: establecer contador
– Entrada I3: bloquear contador
El tiempo de corrección de las entradas I0 ... I3 y el comportamiento del módulo
pueden ajustarse con los parámetros de módulo.
Con el módulo pueden emplearse los siguientes tipos de transmisor:
– Transmisor 24 V DC (single ended)
– Transmisor 5 V DC (diferencial o single ended)
En la descripción del módulo puede consultarse la información detallada sobre
los tipos de transmisores utilizables è 1.1 Documentos aplicables.
IEC 60204­1:2014­10
IEC 61131­2:2015­05
–
