Módulos FCS

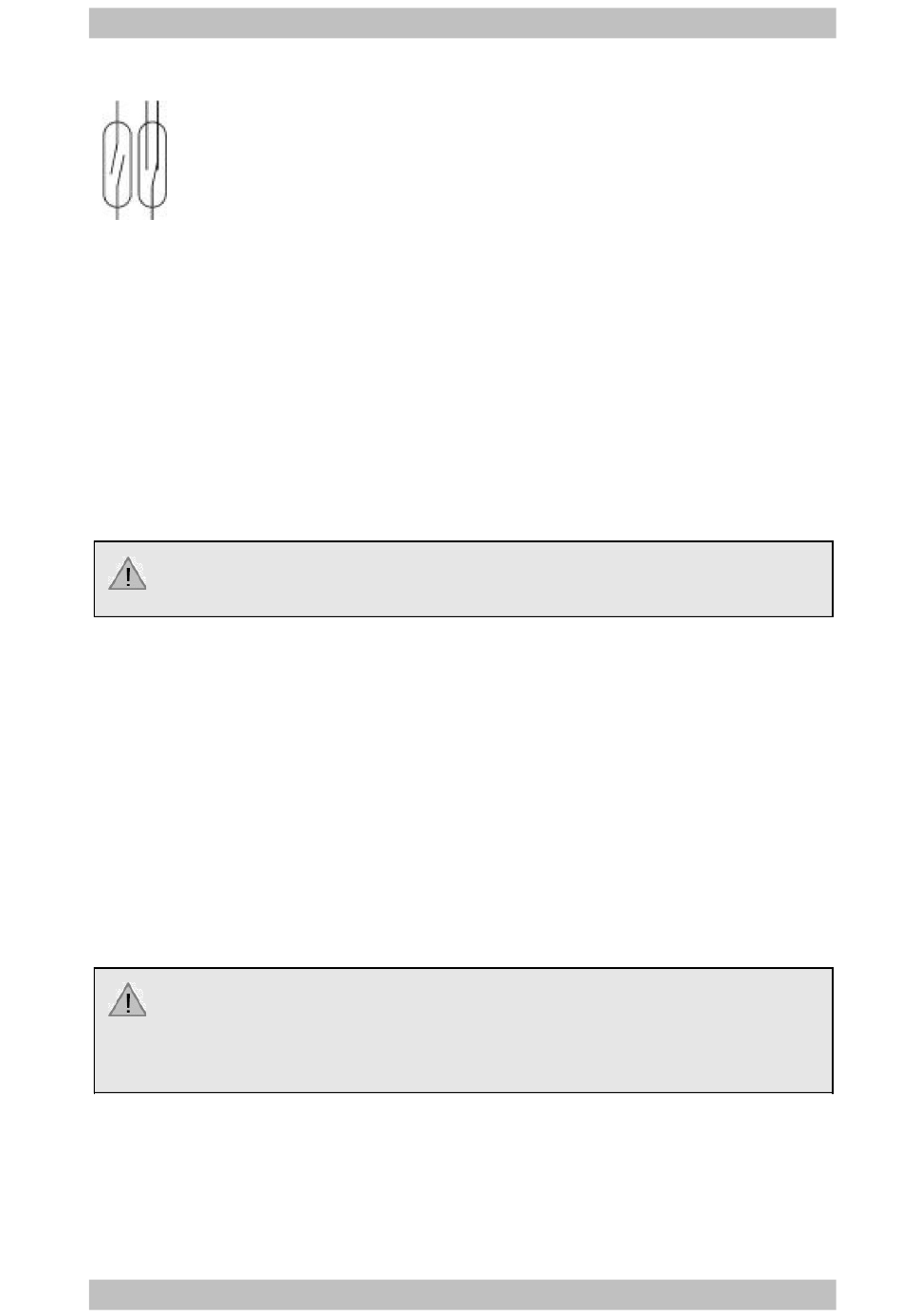

Interruptores de láminas (reed)
Los reed son según su tipo interruptores o inversores. Reaccionan a un
campo magnético y permiten así conmutaciones sin contacto físico.
Están constituidos de una ampolla de vidrio rellena de un gas inerte y
contiene dos o tres láminas metálicas. La ampolla puede ser fácilmente
destruida cuando se doblen los hilos de conexión.

7. Montaje del FCS-1

Preparación
Abra el vehículo. Determine el lugar dónde va a instalar el módulo. Determine el
lugar dónde quiere poner el módulo. Respete el plano de conexión desplegable
en el centro del manual del fabricante y al final de este manual.
Conexión de alimentación
Enlace el contacto de soldadura X1 al polo negativo del acumulador y el punto de
soldadura X2 al polo positivo.
Atención: ¡En caso de no respetar la polaridad, el módulo puede
destruirse.
Conexión de los LED para los intermitentes
Enlace los ánodos de los LED a los puntos de soldadura X4 a X8 y los cátodos al
punto de soldadura X3. Atención a las funciones diferentes de las salidas. La
utilización de resistencia es superflua.
Para ejecutar el programa 2 (intermitencia alternativa) es necesario puentear los
puntos de soldadura X9 y X3. Si este puente, se ejecuta el programa 1 (doble
parpadeo).
Conexión de los LED para los faros delanteros
Puede conectar hasta dos LED blancos para los faros delanteros. Enlace los
ánodos de los LED al punto X2 y los cátodos al punto X3.
Atención: ¡Se tiene que poner una resistencia en serie con los LED de los
faros delanteros!. Sin estas resistencias, los LED acabarían destruídos y
el funcionamiento del módulo puede acabar perturbado. Vea la página 60
para el cálculo del valor de la resistencia.
Página 13
Español
