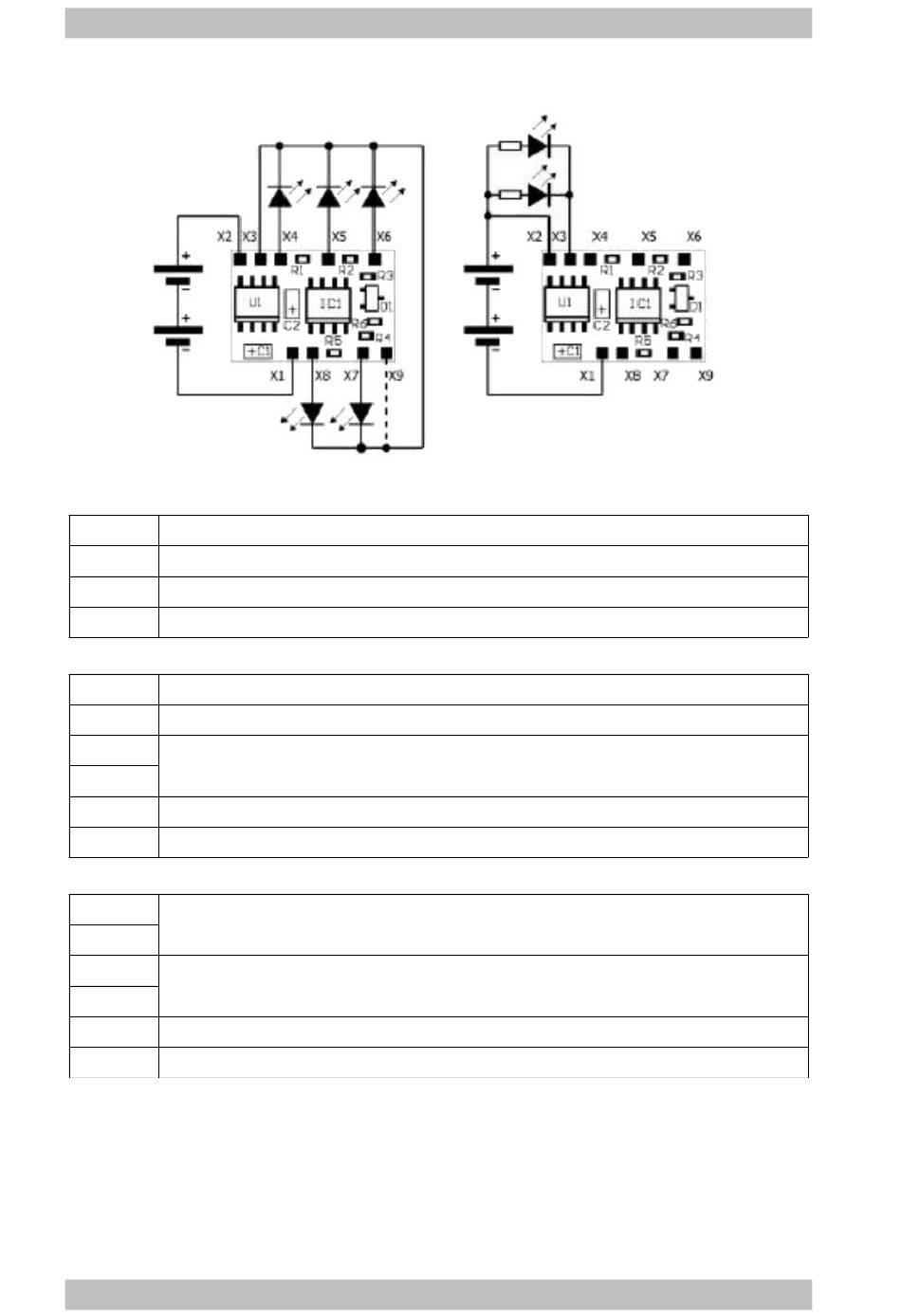

FCS-1: Diagrama de conexión
Fig 1.1 Conexión intermitentes
X1 "-" en las baterías o acumuladores
X2 "+" en las baterías o acumuladores
X3 Salida (-) de la conmutación
X4 - X9 Intermitentes
Prog. 1 "Doble flash"
X4 Doble flash
X5 Doble flash
X6
Doble flash alterno
X7
X8 Doble flash
X9 Entrada de conmutación → abierta
Prog. 2 "Intermitencia alternativa"
X4
Doble flash alterno
X5
X6
Intermitencia alternativa
X7
X8 Intermitencia
X9 Entrada de conmutación → unida a X3
Los LED no están contenidos en el conjunto.
Fig. 1.2 Conexión faros delanteros
