Int9378
Estacion de Soldadura
Manual de instrucciones
Gracias por adquirir la Estación de Soldadura Aoyue Int9378.
Es importante que lea este manual antes de usar el equipo.
Manténgalo en un lugar accesible para futuras consultas.

Publicidad

Tabla de contenido
loading

Resumen de contenidos para AOYUE Int9378

  • Página 1 Int9378 Estacion de Soldadura Manual de instrucciones Gracias por adquirir la Estación de Soldadura Aoyue Int9378. Es importante que lea este manual antes de usar el equipo. Manténgalo en un lugar accesible para futuras consultas.
  • Página 2: Soporte Del Soldador

    Este manual está diseñado para familiarizar e instruir al operador respecto al uso y mantenimiento adecuado del equipo. La sección de “Precauciones de Atención y Seguridad” explica los riesgos de usar dispositivos de sol- dadura o reajuste. Por favor lea y observe cuidadosa- mente las pautas con el fin de maximizar el uso y minimi- Soporte del Soldador ①...
  • Página 3: Tabla De Contenido

    TABLA DE CONTENIDOS Descripción del producto ……………………………… Inclusiones del paquete ……………………………… Precauciones de seguridad ………………………… Especificaciones …………………………………… Funciones y característica ……………………………… Guía del panel de control ……………………………… Pautas de operación ……………………………… …. 7— 12 Procedimientos iniciales ……….. Control de temperatura ..………. 8 Compensación digital ..…………...
  • Página 4: Descripción Del Producto

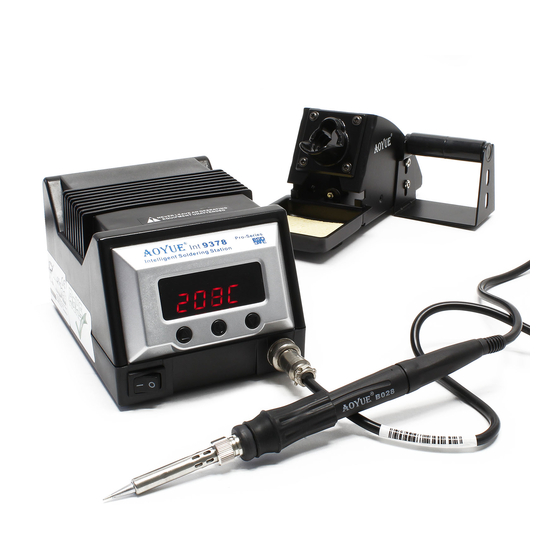

    DESCRIPCION DEL PRODUCTO El Aoyue Int9378 es un soldador de alto rendimiento de 60 vatios de potencia de calentamiento. Está equipado con un calentador cerámico de rápido calentamiento para respuesta rápida y recuperación de calor. La punta separada y el diseño del calentador ofrecen una eficiencia de costo y fácil remplazo de puntas.
  • Página 5: Precauciones De Seguridad

    PRECAUCIONES DE SEGURIDAD El uso indebido puede causar lesiones serias ADVERTENCIA: al personal o daños al equipo. Por su seguridad, observe las siguientes precauciones. Verifique cada componente luego de abrir el paquete para asegurarse de ● que todo está en buenas condiciones. Si sospecha de algún daño, no utilice el artículo y reporte el problema al proveedor.
  • Página 6: Especificaciones

    ESPECIFICACIONES Voltaje de entrada : Disponible en 110V / 220V 110(an.) x98 (al.) x 155 (pr.) mm Dimensiones de la estación: Peso: 1.5 Kg Consumo de potencia: Rango de temperatura: 200°C - 480°C Elemento de calor: Calentador de cerámica Voltaje de salida: FUNCIONES y CARACTERISTICAS •...
  • Página 7: Pautas De Operación

    PAUTAS DE OPERACION RECORDATORIOS: Asegúrese de que el equipo esté colocado en una superficie plana y ◆ estable y que todos los componentes generadores de calor estén dis- puestos en sus respectivas bases o soportes. Asegúrese de que los interruptores de función estén apagados (OFF). ◆...
  • Página 8: Control De Temperatura

    PAUTAS DE OPERACION 保养 SPECIFICATION B. CONTROL DE TEMPERATURA 1. Encienda la energía (ON). 2. El monitor mostraría un número entre 200 a 480 indicando la temperatura establecida. 3. El monitor luego cambiaría para mostrar la temperatura real. 4. Ajuste la temperatura establecida deseada presionando los botones Subir/Bajar.
  • Página 9: Característica De Salto Rápido

    PAUTAS DE OPERACION 5. Ajuste el número de compensación hasta que la lectura del sensor de temperatura externo sea igual a la temperatura establecida. 6. Presione repetidamente el botón AJUSTE (SET) hasta que el monitor muestre la palabra “SAVE”. Presione el botón Bajar para guardar y salir del modo de configuración del sistema.
  • Página 10: Función De Suspensión

    PAUTAS DE OPERACION 6. Para guardar los ajustes, presione repetidamente el botón AJUSTE (SET) hasta que el monitor muestre la palabra “SAVE”. Presione el botón Bajar para guardar y salir del modo de configuración del sistema. 7. Los dos ajustes de salto rápido han sido configurados y puede acceder presionando simultáneamente los botones “SUBIR”...
  • Página 11: Bloqueo Del Sistema

    PAUTAS DE OPERACION Aoyue 936 规格 3. “t000” indica que la función de suspensión está actualmente apagada. Para ajustar la configuración del temporizador presione los botones Subir o Bajar. El temporizador de suspensión es ajustable de 2 a 60 minutos.
  • Página 12: Escala De Temperatura

    PAUTAS DE OPERACION Para desactivar el bloqueo del sistema: 1. Con la unidad encendida, mantenga presionados los botones SUBIR, SET y BAJAR por más de 15 segundos. 2. El monitor cambiaría de “SAFE” a la temperatura establecida cuando el bloqueo del sistema haya sido desactivado. G.
  • Página 13: Cuidado Y Mantenimiento

    CUIDADO Y MANTENIMIENTO Temperatura de la punta : Las altas temperaturas acortan la vida útil de la punta y pueden causar choques térmicos a otros componentes. Siempre use a la temperatura adecuada cuando suelde. Los ajustes de temperatura estándar son entre 350 y 400 grados Celsius. Limpieza : Siempre limpie la punta del soldador antes de usar para retirar cualquier residuo de soldadura o fundente adherido a ésta.
  • Página 14: Guía Básica De Solución De Problemas

    GUIA BASICA DE SOLUCION DE PROBLEMAS PROBLEMA 1: LA UNIDAD NO TIENE ENERGÍA 1. Compruebe si la unidad está encendida (ON). 2. Compruebe el fusible. Remplace con uno del mismo tipo si está fundido. 3. Verifique el cable de alimentación y asegúrese de que no hay desconexiones. 4.
  • Página 15: Remplazo De Puntas Del Soldador

    Apto para todas los soldadores AOYUE excepto las series de punta compuesta sin plomo, series de inducción y 938.
  • Página 16 Distribuidor Oficial SATKIT ELECTRONICA S.L. http://satkit.com Fabricante: AOYUE INTERNATIONAL LIMITED Zona industrial Jishui, Nantou, Ciudad de Zhongshan, Provincia Guangdong, R.P. China http://www.aoyue.com...
