5�6�2 PROGRAMACIÓN DEL RELÉ AUXILIAR, AUX
Para programar el funcionamiento del relé auxiliar, debemos estar visualizando la pantalla de
salida auxiliar y pulsar la tecla RESET durante 2 segundos
5�6�3 FRECUENCIA Y ESTADO DE LOS CONTACTOS DE LOS RELÉS DE SALIDA
Para programar la frecuencia y el estado de los contactos de los relés de salida, TRIP y AUX, hay que
estar visualizando la pantalla de corriente instantánea y pulsar la tecla PROG durante 2 segundos.
18
Tabla 4 (Continuación):
Corriente de disparo IΔn
(1)
Las curvas de disparo están en el anexo A

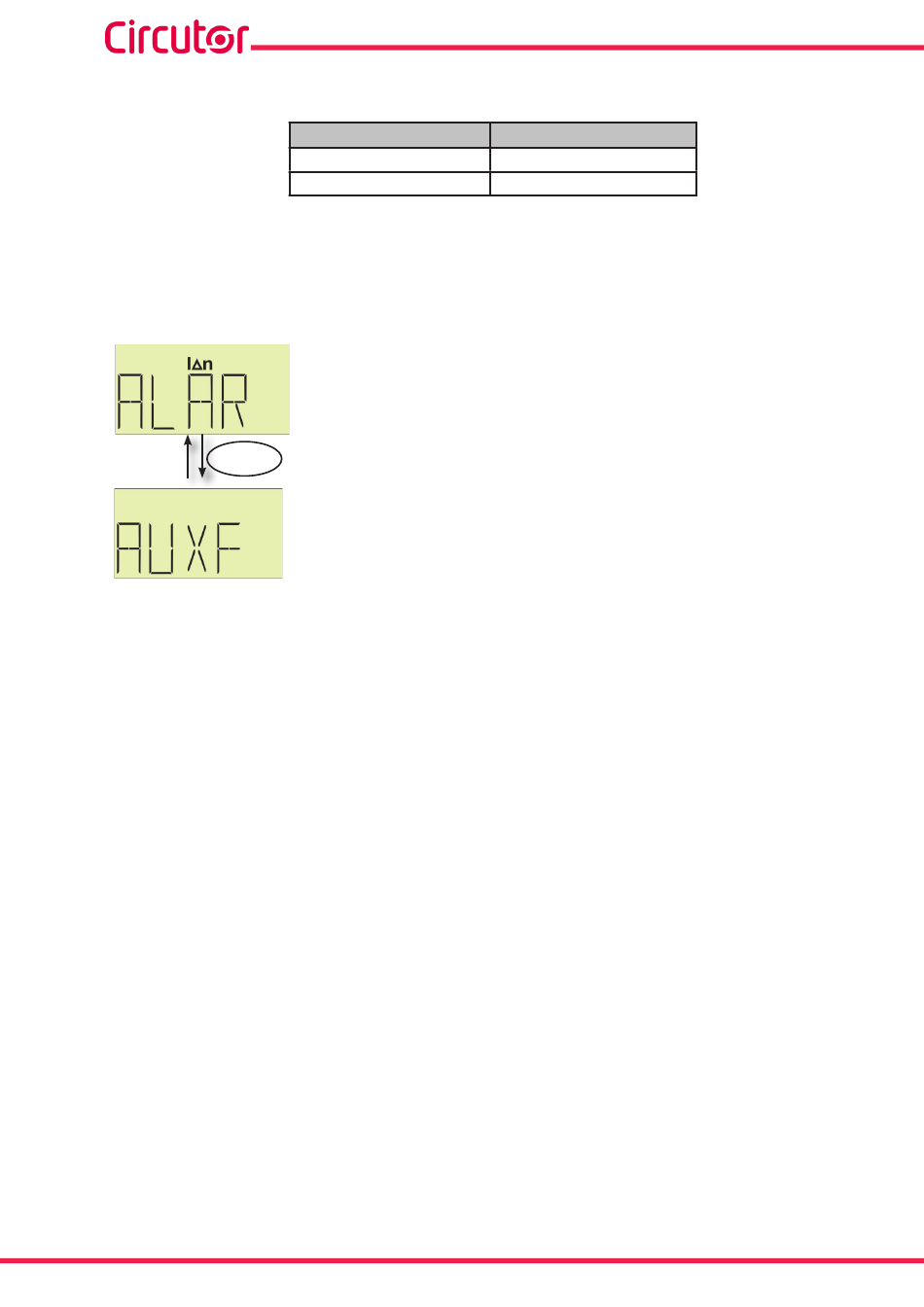

Prealarma (ALAR)
Actúa cuando la IΔ > 0,5•IΔn, en 200 milisegundos.
RESET
Rele de fallos (AUXF)
Actúa para señalizar eventos de fallos del equipo, como infratensio-
nes o fallos con el sensor externo.
Trabaja en estado de seguridad positiva.
Relación de Corrientes y Tiem-
pos de disparo a programar�
Tiempo de disparo td
Relé diferencial RGU-2
3s
5s
