TABLE OF CONTENTS INTRODUCTION.............................4 FEATURES ..............................4 IMPORTANT MESSAGES ..........................4 CONNECTION DIAGRAM..........................5 DDS PLAYER REAR PANEL OVERVIEW ......................6 DDS PLAYER FRONT PANEL OVERVIEW....................6 DDS DRIVE OVERVIEW..........................7 HOW TO WORK WITH DDS ...........................8 THE GRAPHICAL INTERFACE ........................10 ..........................10 WITCHING N AND ..............................10 ISPLAY ............................10 ISPLAYS...
Página 3
TABLE OF CONTENTS UTILITY.................................29 ..............................29 ISPLAY ..............................29 ESTORE ..............................30 ALIBRATE ..............................30 PDATES DDS SOFTWARE UPGRADES........................31 UPGRADE PROCEDURE ........................31 KEYBOARD SHORTCUTS ...........................32 USB DEVICE COMPATIBILITY........................33 USB CONNECTION ..........................33 SUPPORTED STORAGE DEVICES......................33 IDENTIFYING LIBRARIES ........................33 SUPPORTED FILE SYSTEMS .........................34 AVOIDING AND FIXING ERRORS ......................34 DEFRAGMENTATION ..........................34 KEEPING YOUR DATA SAFE ........................34 EXPLANATION OF DIGITAL AUDIO ......................35...
Fader Start feature Computer playlist support including many popular formats Safe Software Updates for future enhancements. Go to www.numark.com for support. IMPORTANT MESSAGES DDS works best with the latest software installed. We strongly recommend that you check for software updates right away, and continue to check regularly so you don't miss out on any of the good stuff! See “DDS Software Upgrades”...

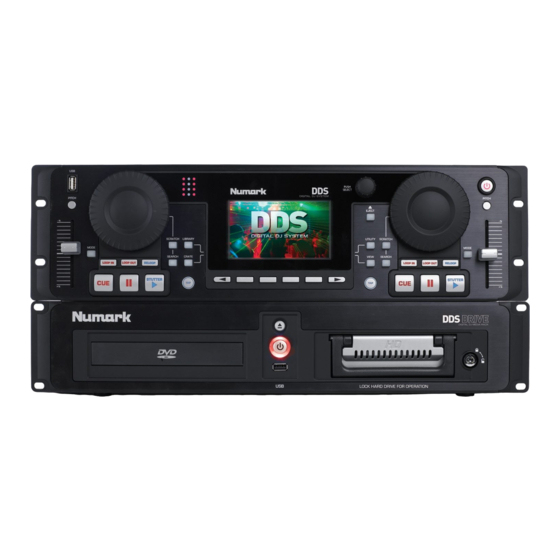

DDS USB DJ Media Player DDS Drive USB DJ Media Rack DDS Drive Caddy with 2 Keys USB cable (Blk, 1.5 meter, 2.0 certified) USB Numark Keyboard 80 GB Hard Drive (Removable and upgradeable) Power Cord (IEC for DDS Drive) Switchable Power Supply (DDS)
DDS PLAYER REAR PANEL OVERVIEW Power – Please plug in the supplied power adapter (DC 12V 2A) and connect it to a power source. Please only use the supplied power adapter – using an alternate power adapter may result in damage to the DDS. DC Restraint –...
DDS DRIVE OVERVIEW Power Button – This button is used to turn the DDS Drive on and off. Please always use this button when powering off the unit. Unplugging the power cable or switching off power from an external source, such as a power strip, may result in damage to the drive.
It's worth taking some care at this stage to ensure your content is converted to a high standard. You might find products such as Numark's TTUSB computer- attached turntable useful for getting your traditional media converted.
Página 9
Perform the way you always did Once a track is on a deck, you can cue, beat match, scratch and loop using familiar Numark deck controls. DDS is fully multi-tasking, so you can work on your set using the Library and Crate at any time, even while mixing on both decks.
THE GRAPHICAL INTERFACE DDS boasts a ground breaking graphical interface, set to revolutionise your DJ experience. The interface provides fast and friendly access to the advanced features of the product, and is designed to fit with how you work. To make this possible, DDS is fully multitasking - you can instantly switch between functions, and if one of them is busy for a while (perhaps building a new library) everything else remains accessible.
Menu Bar At the bottom is the Menu Bar which shows any menu options that are available. Each menu option is displayed above its physical menu button - simply press the button to activate that option. The option will briefly highlight to confirm you have selected it.
Using Lists DDS makes extensive use of lists to give you fast access to your tracks. Lists are displayed within the Work Area and are navigated using the rotary Push Select knob and the Menu Bar. To move up and down through a list simply rotate the Push Select knob.
Responding to Questions When DDS needs to send you a messsage or ask you a question it will do so with a Dialog. If a response is required the options will appear in the Menu Bar. Select the desired option to answer the question and the Dialog will close, returning you to whatever you were doing.
The Librarian program, which runs on your PC or Mac computer, is the fastest way to build a library and offers advantages such as building profiles (see “Profile View” section for details). Full documentation is included with the program, which can be downloaded from http://www.numark.com/. Building with DDS If you need to build a library away from your computer, you can use the DDS itself.
LOADING A LIBRARY The library is saved onto its storage device so next time you insert the device it isn't necessary to go through the entire procedure again. When a writable device which already contains a library is inserted, the Loading Library dialog appears... To load the existing library without checking for any changes, select Load.
Searching Searching provides fast, direct access to a track or tracks by matching text that you enter. First, select the type of search you want to perform... Rotate the Push Select knob or use the arrow keys on the keyboard (if connected) to select the type of search.
Página 17
Each list is navigated using the Push Select knob in the usual way, pressing to move to the next level, or selecting the Back option from the menu to move to the previous level. At the top of each intermediate list is an option "All".
File View File view ("Files" from the top level of the library) is available for any device, whether or not a library has been built. It uses folder and filenames so is particularly useful if you prefer to organise your content on disk instead of (or as well as) with tags.
EJECTING A LIBRARY As with a PC or Mac computer it is very important to always eject a storage device before unplugging it or cutting the power. This ensures that all files are properly closed and that all data has been saved to the device. Failure to follow this instruction can cause file system corruption which might render the device unusable (if this happens, connect the device to your PC or Mac and follow the file system recovery procedure for your particular operating system –...
THE CRATE The crate is an innovative tool for the digital DJ based upon one of the oldest tricks of the trade... For decades the vinyl DJ has used his record crate as a scratchpad for organizing a set. Records to be played - or to be considered for play - are pulled out, turned and propped above the rest.
The order of the crate is significant to DDS only in continuous play modes (see “Track Loading” section). However, you may choose to maintain a play order as an aid to organizing your set. To move a track in the crate first highlight it then press the Push Select knob. Rotate to move the track through the list to its new position and press again or select Done to complete the operation.
GLOBAL CONTROLS This section contains the global controls for the DDS, such as navigation and function controls, as well as the Beatkeeper and a large LCD screen to browse and monitor your performance. The features of the global section are as follows: PUSH SELECT –...
THE BEATKEEPER™ - The Beatkeeper™ automatically tracks beats based upon a combination of frequencies and rhythm patterns in the music. It shows BPM in the display and outputs 4-count (a.k.a. one measure) information about the music in a marching bar graph. The left bar represents the beat of the music playing on the left (deck A), while the right bar represents the beat of the music playing on the right (deck B).
Página 24
JOG WHEEL – This wheel can be used for pitch bending, scratching and searching through the music playing on the deck. The functionality of the wheel is determined by the two accompanying buttons – SCRATCH and SEARCH. While a track is playing on the deck, the jog wheel functions as a pitch bend. Pitch bending temporarily speeds up (turn clockwise) or slows down (turn counter-clockwise) the music.
Página 25
Looping Controls The DDS features seamless looping, which means that if you define a loop, there is no delay when the music loops back to the beginning. This looping feature lets you be very creative with your mixes, allowing you to extend desired sections of a song for as long as you want, or create remixes on the fly.
DECK MODE SETTINGS (A AND B) MODE buttons, located near the pitch sliders of each deck, can be pressed to pop up the settings dialog for Deck A or B. The appropriate button lights up blue while active. The settings are split into three different pages, accessible by pressing the corresponding button below the display: Pitch, Control, Display.
Automatic The next song (at the top of the Crate) will be loaded to deck, and cued at the start. Continuous Like Automatic, but the next song will automatically start to play. Cyclic Like Continuous, but after each song has played it is sent back to the bottom of the Crate, creating a never ending sequence of playback.
VIEWS You may use the VIEW button to access different information about the music playing on the decks. The VIEW button will toggle between Track View and Profile View, as explained below. TRACK VIEW Track View displays extra information about the tracks loaded on each deck, other than that shown on the deck displays at the top of the screen.
The main utility work area displays the unit serial number. This information is useful if you need to contact Customer Care or check for firmware updates at the Numark web site. Tip: It is strongly advised that you periodically compare...
Simply re-run the calibration. Updates The Updates page shows the current software version of the DDS. Please check http://www.numark.com regularly for available software upgrades. If the version of the software upgrade on the website is higher than the version...
The upgrade procedure is now complete. Now you may power on the DDS as you would normally. Be sure to read the release notes at the Numark web site so you'll know what's new! Note: If DDS detects that the upgrade file is identical to the firmware already loaded, it will not load the update.
KEYBOARD SHORTCUTS If you have a keyboard connected to your DDS, you can access some handy shortcuts: TEXT ENTRY Used in the text entry 'widget'; when searching and during renaming playlists etc. (When not editing) • Return = starts editing (When editing) •...
USB DEVICE COMPATIBILITY This section explores the technical aspects of connecting USB devices to DDS. For many users much of the detail will be irrelevant - the player will simply do the expected thing. However, it is a good idea to familiarise yourself with this information so you are prepared for any unexpected issue that might occur while working.
Each library also has a device name which is displayed within the user interface. This name is taken from the storage device itself and will vary from device to device, manufacturer to manufacturer. Examples include: USB DISK Hard Disk Drive iPod Some badly behaved devices, often flash memory keys, provide gibberish titles.
EXPLANATION OF DIGITAL AUDIO This section aims to explain a few techie details of digital audio technology. We feel it is important for a DJ to have an understanding of how this technology can be applied, particularly if it is to be used professionally. With the right knowledge you will be able to make informed choices and ensure that your performances meet the highest standard.
Página 36
Some encoders offer a choice of sample rates from 8KHz to 48KHz, however DDS always resamples to 44.1KHz so there's nothing to be gained from encoding at a higher rate than that. DDS can extract tags from MP3 files using the popular ID3 format. We recommend using ID3v2, as this offers greater flexibility in the length of tags and types of information that can be stored (BPM for example).
DDS is built on a Linux platform to ensure high reliability and performance. Linux and related portions of this software are provided under the GNU Public Licence (GPL) and the Lesser GNU Public License (LGPL). Numark has made available for download the source code for those portions of the software at: http://www.numark.com/...
Página 38
ÍNDICE INTRODUCCIÓN ............................40 CARACTERÍSTICAS.............................40 MENSAJES IMPORTANTES ........................40 DIAGRAMA DE CONEXIONES........................41 VISTA DEL PANEL TRASERO ........................42 VISTA DEL PANEL FRONTAL........................42 DESCRIPCIÓN DE LA UNIDAD DE DISCO DDS ..................43 CÓMO TRABAJAR CON DDS ........................44 INTERFAZ GRÁFICA ............................46 ..........................46 NCENDIDO Y APAGADO ..............................46 ANTALLA ..........................46 ANTALLAS DE BANDEJA...
Página 39
ÍNDICE UTILIDAD..............................67 )...........................67 ISPLAY ANTALLA ) ..........................67 ESTORE ESTAURAR ) ..........................68 ALIBRATE ALIBRACIÓN )........................68 PDATES CTUALIZACIONES ACTUALIZACIONES DEL SOFTWARE DE DDS..................69 PROCEDIMIENTO DE ACTUALIZACIÓN ....................69 ACCESOS DIRECTOS DEL TECLADO ......................70 COMPATIBILIDAD DE DISPOSITIVOS USB ....................71 CONEXIÓN USB ............................71 DISPOSITIVOS DE ALMACENAMIENTO SOPORTADOS...............71 CÓMO IDENTIFICAR LAS BIBLIOTECAS....................71 SISTEMAS DE ARCHIVOS SOPORTADOS ....................72 CÓMO EVITAR Y REPARAR ERRORES ....................72...
Los ratones, almohadillas táctiles y otros dispositivos de entrada no hacen nada por su DDS. Se soportan la mayoría de los teclados USB pero recomendamos que use el excelente teclado Numark provisto. ® iPod es una marca registrada de Apple Computer, Inc., registrada en EE.UU. y otros países.
• los amplificadores o dispositivos de salida Invierta siempre esta operación apagando los dispositivos en el siguiente orden: • los amplificadores o dispositivos de salida • el mezclador • DDS Puede encontrar más información acerca de este producto en http://www.numark.com...
VISTA DEL PANEL TRASERO Alimentación – Enchufe el adaptador de alimentación provisto (CC 12 V 2 A) y conéctelo al suministro eléctrico. Use únicamente el adaptador de alimentación provisto – si usa un adaptador de alimentación alternativo, puede dañarse el DDS. Restricción de CC –...
DESCRIPCIÓN DE LA UNIDAD DE DISCO DDS Botón de encendido – Este botón se usa para encender y apagar la unidad de disco DDS. Use siempre este botón para apagar la unidad. Si desenchufa el cable de alimentación o apaga la fuente de alimentación externa, tal como una tira de tomacorrientes, pueden producirse daños a la unidad.
Vale la pena poner un poco de atención en esta etapa para asegurarse de que su contenido se convierta con un nivel de alta calidad. Puede encontrar útiles para convertir su medio tradicionales productos como el giradiscos conectado a computadora TTUSB de Numark. ¡Prepárese! Antes del recital, debe verificar que su o sus dispositivos de medios portátiles estén cargados con el...
Página 45
Una vez que hay una pista en la bandeja, puede cumplir las funciones de cue, igualación de beat, rayado y loop (ciclo) usando los controles de bandeja Numark que usted ya conoce. DDS es completamente multitareas, de modo que puede trabajar en el repertorio de la sesión usando Library y Crate en cualquier momento, incluso cuando mezcla en ambas bandejas.
INTERFAZ GRÁFICA DDS ofrece una interfaz gráfica de avanzada, preparada para revolucionar su experiencia como DJ. La interfaz brinda un acceso rápido y amistoso a las características avanzadas del producto y está diseñada para adaptarse a su forma de trabajo. Para hacerlo posible, DDS es totalmente multitareas —usted puede conmutar instantáneamente entre funciones y, si una de ellas está...
Barra de menú En la parte inferior está la barra de menú que muestra las opciones de menú disponibles. Cada opción de menú se muestra arriba de su botón de menú físico —pulse simplemente el botón para activar esa opción. La opción se resalta brevemente para confirmar que usted la seleccionó.
Si el elemento resaltado es algo que se puede seleccionar, simplemente pulse la perilla Push Select. Pueden aparecer en la barra de menú otras opciones relativas a la lista o al elemento resaltado en ese momento. La mejor manera de familiarizarse con las listas es construir y experimentar con una biblioteca.
Cómo introducir texto Se usa un cuadro de entrada de texto toda vez que usted necesite introducir texto en DDS, por ejemplo cuando busca una pista o pone nombre a una lista de reproducción. A diferencia de otras clases de parámetros, el cuadro de entrada de texto tiene su propio menú...
(para más detalles, consulte la sección "Vista de perfil"). Se incluye con el programa la documentación completa, que se puede descargar de http://www.numark.com. Cómo construir una biblioteca con DDS necesita...
Si el dispositivo está lleno, el sistema se lo advierte y no es posible construir la biblioteca. Si está casi lleno, se le da la opción de construir la biblioteca pero debe ser consciente de que puede quedarse sin espacio. En ambos casos, se recomienda que expulse el dispositivo, borre unas cuantas pistas usando su PC/Mac e intente de nuevo.
Genre (Género) Examinar por género Examinar por rango de BPM Year (Año) Examinar por año Playlist (Lista de reproducción) Examinar o manejar listas de reproducción Files (Archivos) Examinar por vista File Recorra la lista usando la perilla Push Select y pulse para seleccionar la opción deseada. Los niveles más profundos de la biblioteca ofrecen todos una opción Back (Volver) en el menú...
Navegación La navegación ofrece un método diferente para encontrar pistas dentro de su biblioteca, navegando por listas estructuradas, Se dispone de seis opciones de navegación, cada una de las cuales se estrecha hacia una lista de pistas: Track (Pista) Examinar por título de pista Album (Álbum) Examinar por título de álbum luego por título de pista...
Página 54
Las pantallas de navegación ofrecen un conjunto de opciones de menú que se refieren al elemento resaltado en ese momento. Si no hay nada resaltado, sólo está disponible la opción Back; si el elemento es una colección de pistas, también están disponibles to Crate y Playlist o, si el elemento es una pista, están disponibles todas las opciones.
Vista de archivos La vista de archivos ("Files" del nivel superior de la biblioteca) está disponible para cualquier dispositivo, ya sea que se haya construido una biblioteca o no. Usa carpetas y nombres de archivo, de modo que es particularmente útil si prefiere organizar su contenido en el disco en lugar de (o en conjunto con) etiquetas.
CÓMO EXPULSAR UNA BIBLIOTECA Como con las computadoras PC o Mac, es muy importante expulsar siempre un medio de almacenamiento antes de desenchufarlo o cortar la alimentación eléctrica. De esta forma se asegura que todos los archivos estén correctamente cerrados y que se hayan guardado todos los datos en el dispositivo.
LA CAJA DE DISCOS “Crate” (la caja de discos) es una herramienta novedosa para el DJ digital, basada en uno de los más viejos trucos del oficio… Durante décadas, el DJ de vinilos usó su caja de discos como borrador para organizar el repertorio de una sesión. Los discos a reproducir —o a ser considerados para reproducir—...
El orden de la caja de discos es significativo para DDS sólo en los modos de reproducción continua (consulte la sección “Carga de pistas”). No obstante, puede elegir mantener un orden de reproducción como ayuda para organizar el repertorio de su sesión. Para mover una pista en la caja de discos, resáltela primero y luego pulse la perilla Push Select.
CONTROLES GLOBALES Esta sección contiene los controles globales del DDS, tales como los controles de navegación y funciones, como también el Beatkeeper y una pantalla LCD de gran tamaño para examinar y monitorear su sesión. Las características de la sección global son las siguientes: PUSH SELECT –...
BEATKEEPER™ - El Beatkeeper™ sigue los beats automáticamente en función de una combinación de frecuencias y patrones de ritmo en la música. Muestra los BPM en la pantalla y da 4 números (una medida) de información sobre la música en un diagrama de barras. La barra izquierda representa el beat de la música que se reproduce en la bandeja izquierda (A), mientras que la barra derecha representa el de la música que se reproduce en la bandeja derecha (B).
Página 61
RUEDA DE AVANCE LENTO – Esta rueda se puede usar para inflexión del pitch, rayado y búsqueda por la música que se reproduce en la bandeja. La funcionalidad de la rueda la determinan los dos botones que la acompañan —SCRATCH (Rayado) y SEARCH (Búsqueda). Cuando se está...
Página 62
Controles de creación de loops El DDS cuenta con una función de looping (creación de ciclos) sin discontinuidades, lo que significa que si usted define un loop, no hay retardo cuando la música vuelve al comienzo. La función de looping le permite ser muy creativo con las mezclas, al darle la capacidad de extender las secciones deseadas de un tema tanto tiempo como desee o crear remezclas sobre la marcha.
PARÁMETROS DE MODO DE LAS BANDEJAS (A Y B) Los botones de MODO, que se encuentran cerca de los cursores de pitch de cada bandeja, se pueden pulsar para hacer emerger el diálogo de parámetros de las bandejas A o B. El botón apropiado se ilumina con luz azul mientras está...
CONTROL TRACK LOADING (Carga de pistas): Elija cómo desea que se carguen y se reproduzcan los temas de la caja de discos. Manual Usted carga manualmente las pistas en la bandeja. Cuando terminan los temas, vuelven al comienzo y la bandeja queda en pausa. Repeat (Repetición) La pista cargada en la bandeja realiza un ciclo (loop) una vez que llega al final.
JOG MODE (Modo de avance lento) Describe la operación de la rueda de avance lento de la bandeja cuando se hace cue en la música. Vinyl (Vinilo) Cuando usted detiene la rueda de avance lento, también se detiene el audio. Cuando usted detiene la rueda de avance lento, la unidad detiene la reproducción de los siguientes 0.2 segundos de la pista.
Cómo crear perfiles de pista Los perfiles se pueden generar sólo usando la herramienta Librarian (consulte la sección “Cómo construir una biblioteca con Librarian”). Para una biblioteca grande, esto puede demorar cierto tiempo, puesto que se debe analizar la pista entera. En una computadora rápida, cada pista toma varios segundos. Cómo trabajar con perfiles de pista El área de trabajo se divide en dos secciones, la superior para la bandeja A y la inferior para la B.
Numark. Consejo: Se recomienda especialmente comparar periódicamente su versión de firmware con la que está disponible en el sitio web de Numark e instale la versión más reciente que pueda estar disponible. Se colocará regularmente software nuevo para agregar características y solucionar problemas.
Updates (Actualizaciones) La página Updates muestra la versión de software actual del DDS. Visite regularmente http://www.numark.com para obtener las actualizaciones de software disponibles. Si la versión de la actualización de software que está en el sitio web es superior a la del software existente en su DDS, siga el procedimiento de actualización explicado en la sección...
Seleccione OK (Aceptar) para que la unidad se apague. De esta forma termina el proceso de actualización. Ahora, puede encender el DDS como lo haría normalmente. Asegúrese de leer las notas de edición en el sitio web de Numark, de modo de saber qué es lo nuevo.
ACCESOS DIRECTOS DEL TECLADO Si tiene un teclado conectado a su DDS, puede acceder a algunos cómodos accesos rápidos: ENTRADA DE TEXTO Usado en el 'artefacto' de entrada texto, durante la búsqueda y el cambio de nombre de listas de reproducción, etc. (Cuando no se está...
COMPATIBILIDAD DE DISPOSITIVOS USB En esta sección se exploran los aspectos técnicos de la conexión de dispositivos USB a DDS. Para muchos usuarios, la mayor parte del detalle es irrelevante —el reproductor hace simplemente lo esperado. No obstante, es buena idea familiarizarse con esta información de modo de estar preparado para cualquier problema inesperado que pueda surgir durante el trabajo.
Cada biblioteca tiene también un nombre de dispositivo que aparece dentro de la interfaz de usuario Este nombre se toma del dispositivo de almacenamiento propiamente dicho y varía según el dispositivo y el fabricante. Entre los ejemplos se incluyen: USB DISK (Disco USB) Hard Disk Drive (Disco duro) iPod Algunos dispositivos descarriados, a menudo llaves de memoria flash, aparecen con frecuencia con títulos...
EXPLICACIÓN DEL AUDIO DIGITAL En esta sección se explican unos cuantos detalles técnicos de la tecnología del audio digital. Pensamos que para un DJ es importante comprender cómo se puede aplicar esta tecnología, particularmente si la va a usar profesionalmente. Con los conocimientos correctos, puede tomar decisiones informadas y asegurarse de que sus sesiones sean de máxima calidad.
Página 74
Algunos codificadores ofrecen una selección de frecuencias de muestro de 8 a 48 kHz, pero sin embargo DDS siempre muestrea a 44.1 kHz, de modo que no hay nada que ganar codificando a una velocidad superior a ésta. DDS puede extraer etiquetas de archivos MP3 usando el popular formato ID3. Recomendamos usar ID3v2, porque ofrece mayor flexibilidad en la longitud de las etiquetas y los tipos de información que se pueden almacenar (BPM por ejemplo).
DDS está construido sobre una plataforma Linux para asegurar alta confiabilidad y rendimiento. Linux y las partes relacionadas de este software se proveen bajo la Licencia Pública (GPL) y la Licencia Pública Menor (LGPL) de GNU. Numark ha puesto a disposición para descarga el código fuente de estas partes del software en: http://www.numark.com RECONOCIMIENTOS El siguiente software se incluye sujeto a la Licencia Pública de GNU (GPL):...
Página 76
TABLE DES MATIÈRES INTRODUCTION............................78 CHARACTÉRISTIQUES ..........................78 RENSEIGNEMENTS IMPORTANTS......................78 SCHÉMA DE CONNEXION...........................79 APERÇU DU PANNEAU ARRIÈRE ......................80 APERÇU DU PANNEAU AVANT......................80 APERÇU DU LECTEUR DDS ........................81 UTILISATION DU DDS..........................82 L’INTERFACE GRAPHIQUE ........................84 ..........................84 ISE EN MARCHE ET ARRÊT L’ ..............................84 ÉCRAN É...
Página 77
TABLE DES MATIÈRES UTILITAIRE ..............................110 )............................110 ISPLAY ÉCRAN ) ..........................110 ESTORE ESTAURER ).........................111 ALIBRATE ALIBRATION )..........................111 PDATES ISES À JOUR MISES À JOUR DU LOGICIEL DDS ......................112 PROCÉDURE DE MISE À JOUR ......................112 RACCOURCIS DU CLAVIER ........................113 COMPATIBILITÉ DE MÉMOIRE USB ......................114 BRANCHEMENT USB..........................114 MÉMOIRES SUPPORTÉES........................114 IDENTIFICATION DES BIBLIOTHÈQUES....................115...
Gadgets USB Les souris, les pavés tactiles et les autres unités d’entrées ne seront d’aucune utilité pour votre DDS. La plupart des claviers USB sont supportés, mais nous recommandons d’utiliser le super clavier Numark inclus. ® iPod est une marque déposée de Apple Computer, Inc., enregistrée aux États-Unis et dans d’autres pays.
N’oubliez pas de renverser cette opération en éteignant tous les appareils dans l'ordre suivant: • amplificateurs ou appareils de sortie • table de mixage • Pour de plus amples informations sur ce produit, visitez le http://www.numark.com...
APERÇU DU PANNEAU ARRIÈRE Power - Veuillez brancher l’adaptateur d’alimentation inclus (C.C. 12V 2A). Utilisez seulement l’adaptateur d’alimentation inclus - l’utilisation d’un autre adaptateur d’alimentation pourrait endommager le DDS. DC Restraint - Vous pouvez utiliser cette sangle pour fixer le cordon de l’adaptateur d’alimentation à l’unité. Ceci empêchera le cordon d’être débranché...
APERÇU DU LECTEUR DDS Power Button – Ce bouton est utilisé pour mettre en marche ou arrêter le lecteur DDS. Veuillez toujours utiliser ce bouton pour éteindre l’appareil. Débrancher l’adaptateur ou éteindre l'alimentation depuis une source externe, telle une bande d'alimentation, pourrait endommager le lecteur. USB Removable Media Input –...
Il est bon à cette étape de vous assurer que votre contenu converti est de haute qualité. Il y a des produits utiles, tels que la table tournante TTUSB de Numark jumelé à l’ordinateur, pour convertir votre média traditionnel. Soyez prêt! Avant une prestation, vous devriez vérifier que votre ou vos appareils portables sont...
Página 83
Une fois qu’une piste est sur un module, vous pouvez marquer, effectuer un calage tempo (beatmatching), faire une lecture de recherche inversée (scratching) et un bouclage (looping) en utilisant les commandes de module Numark qui vous sont familières. Le DDS est complètement multitâche, vous pouvez donc travailler sur votre série en utilisant la bibliothèque et le Crate en même temps, même pendant le...
L’INTERFACE GRAPHIQUE Le DDS propose une interface graphique innovatrice, conçue pour révolutionner votre expérience de DJ. L’interface procure un accès rapide et simple aux fonctions avancées du produit et est conçue pour s’ajuster à votre méthode de travail. Pour rendre cela possible, le DDS est complètement multitâche - vous pouvez instantanément passer entre les fonctions et si l’une d’elles est occupée pendant un certain temps (comme le montage d'une nouvelle bibliothèque) toutes les autres demeurent accessibles.
Écrans du module L’information de lecture pour chaque module est toujours visible, peu importe ce que vous faites. Ici vous pouvez vérifier quelles pistes sont marquées, les durées, le réglage de tonie et d'autres données importantes. Consultez la section « Affichages » pour de plus amples détails.
Espace de travail La plus grande partie de l’écran est réservée à la fonction que vous êtes en train d’accomplir. Les quatre fonctions principales - Library (Bibliothèque), Crate, View (Affichage) Utility (Utilitaire) - possèdent chacune leur propre bouton de sélection. Les boutons s’allument une fois leur fonction sélectionnée.
Si l’élément en évidence est sélectionnable, poussez simplement le bouton Push Select. Les autres options apparentées à la liste ou à l’élément actuellement en évidence peuvent s’afficher dans la barre du menu. La meilleure façon de vous familiariser avec les listes est d’en créer et d’expérimenter avec une Bibliothèque.
L’entrée de texte Une boîte d’entrée de texte est utilisée quand vous devez entrer du texte à l’intérieur du DDS, par exemple pendant la recherche d’une piste ou la dénomination d’une liste d’écoute. À la différence des autres paramètres, la boîte d’entrée de texte possède son propre menu, lequel fonctionne avec le bouton Push Select pour faciliter l’entrée du texte avec ou sans clavier.
(consultez la section « Affichage de profil » pour plus de détails). Une documentation complète est incluse avec le programme, lequel peut être téléchargé depuis http://www.numark.com.
Création avec le DDS Si vous avez besoin de créer une bibliothèque à distance de votre ordinateur, vous pouvez le faire à partir du DDS. Si votre mémoire possède commutateur protection d'écriture, assurez-vous qu’il est en position OFF, puis insérez la mémoire dans l’un des ports USB. Prenez le temps de l'insérer du bon côté...
CHARGEMENT D’UNE BIBLIOTHÈQUE La bibliothèque est sauvegardée sur la mémoire afin que la prochaine fois qu'elle sera insérée, il ne sera pas nécessaire d'effectuer la procédure à nouveau. Quand une mémoire inscriptible contenant déjà une bibliothèque est insérée, la boîte de dialogue Loading Library s’affiche… Pour charger la bibliothèque existante sans vérifier s’il y a des changements, sélectionnez Load.
earching (Recherche) La recherche procure un accès rapide et direct à une ou plusieurs pistes en correspondant le texte entré. Premièrement, sélectionnez le type de recherche désiré… Tournez le bouton Push Select ou utilisez les touches fléchées sur le clavier (s’il est branché) pour sélectionner le type de recherche.
Browsing (Survol) Le survol offre une méthode différente de trouver des pistes dans votre bibliothèque, en parcourant les listes structurées. Six options de survol sont disponibles, chacune d'entre elles déterminant une liste de pistes : Track (Piste) Parcours par Track Title Album Parcours par Album Title puis Track Title...
Parcourir les écrans offre une série d'options de menu qui réfèrent aux éléments sélectionnés. Si aucun élément n'est sélectionné, alors seule l'option Back est disponible; si l'élément est une collection de pistes, alors to Crate et Playlist sont également disponibles; ou si l’élément est une piste alors toutes les options sont présentes.
Utilisation des listes d’écoute Les listes d’écoute sont des listes de pistes dans un ordre déterminé. Vous pouvez créer autant de listes d’écoute que vous le désirez en utilisant le DDS et vous pouvez aussi les créer sur votre PC ou Mac dans l’un des formats supportés (consultez la section « Préparation de votre mémoire »...
ÉJECTER UNE BIBLIOTHÈQUE Tout comme avec un PC ou un Mac, il est très important de toujours éjecter une mémoire avant de la débrancher ou de couper l’alimentation. Cette action confirme que tous les fichiers sont adéquatement fermés et que toutes les données ont été enregistrées sur la mémoire. Le non- respect de cette directive pourrait provoquer une corruption du système de fichier, ce qui peut rendre votre mémoire inutilisable (si cela se produit, branchez la mémoire à...
LE CRATE Le Crate est un outil innovateur pour le DJ numérique basé sur l’un des plus vieux trucs sur le marché… Pendant des décennies, le DJ vinyle a utilisé ses caisses d’albums comme « bloc-notes » pour organiser un répertoire. Les albums à jouer - ou à considérer - sont sortis, tournés et étayés au- dessus du reste.
UTILISATION DU CRATE Dans « La Bibliothèque », nous avons considéré plusieurs méthodes différentes de chargement de pistes dans le Crate, la recherche, le survol, depuis les listes d’écoute ou directement des répertoires sur un disque. Nous découvrirons maintenant comment travailler avec le Crate.
CHARGEMENT ET SAUVEGARDE DU CRATE Le Crate est stocké automatiquement à l’intérieur de la bibliothèque de laquelle ses pistes ont été envoyées. Chaque fois qu’une bibliothèque est chargée, le DDS vérifie si elle avait auparavant des pistes dans le Crate et si tel est le cas, offre l’option de les restaurer. Sélectionner Merge them into the crate pour restaurer une caisse précédente dans l’ordre original, si les mêmes dispositifs sont attachés au...
COMMANDES GÉNÉRALES Cette section contient les commandes générales pour le DDS, telles que les commandes de navigation et de fonctions, de même que le Beatkeeper et un grand écran ACL pour parcourir et superviser votre prestation. Ces fonctions de la section générale sont les suivantes: PUSH SELECT...
EJECT – Appuyez sur ce bouton pour sélectionner quelle mémoire de grande capacité vous désirez éjecter. Lorsque vous appuyez sur ce bouton, vous verrez une liste des mémoires actuellement attachées au DDS. Sélectionnez celle que vous voulez éjecter, en utilisant les boutons multifonctionnels sous l’écran.
CUE – Revient et interrompt la musique au dernier point de repère du répertoire. Le Cue Point (point de repère) est le dernier endroit où PLAY/STUTTER a été enfoncé ou le début de la piste, s’il n’a pas déjà été enfoncé. Vous pouvez auditionner la musique, débutant au point de repère, en appuyant et maintenant enfoncé...
Página 103
BOUTON PITCH – Ce bouton règle l’étendue du contrôle que possède le Pitch Slider sur la vitesse totale de la musique. Appuyer sur le bouton circule parmi les étendues de ± 0, 6, 12, 25, et +25/-100 %. Sélectionner 0 désactive le Pitch Slider. Remarque : Différentes étendues permettent différentes précisions sur la vitesse de la musique.
Página 104
Commandes de Bouclage Le DDS possède une fonction de bouclage parfait, ce qui signifie que si vous définissez un bouclage, il n’y a pas de délai lorsque la musique revient au début. Cette fonction de bouclage vous permet d’être très créatif avec vos mixages, vous permettant d'allonger certaines sections d'une chanson aussi longtemps que vous le désirez ou de créer des mixages à...
Página 105
RELOOP - Répète la lecture en mode bégaiement depuis le point de repère. Si une boucle est réglée, elle joue et répète une boucle réglée précédemment, jusqu’à ce qu'elle soit relâchée en appuyant une deuxième fois sur LOOP OUT. Appuyez sur LOOP IN pour régler le début de la boucle, puis appuyez sur LOOP OUT pour régler le point de fin de la boucle.
PARAMÈTRES MODE DU MODULE (A ET B) Boutons MODE, situé près des barres de défilement de la tonie, peuvent être enfoncés pour afficher la boîte de dialogue des paramètres pour le module A ou B. Le bouton approprié s’allume en bleu lorsqu’il est actif. Les paramètres sont divisés en trois pages différentes, accessibles en appuyant sur le bouton correspondant sous l’écran: Tonie, Commande, Affichage.
COMMANDE CHARGEMENT DES PISTES : Choisissez comment vous voulez que les chansons se chargent et jouent depuis le Crate. Manual (Manuel) Les pistes sont chargées au module manuellement, par vous. Quand les chansons sont terminées, elles reviennent au début et s’arrêtent. Repeat (Répété) Les pistes chargées sur le module joueront en boucle une fois qu’elles sont terminées.
MODE JOG: Décrit l’utilisation de la molette jog du module lors de la recherche (repérage) musicale. Vinyle Quand vous arrêtez la molette jog, l’audio s’arrête aussi. Cue (Signal) Quand vous arrêtez la molette job, l’élément repasse en boucle les prochaines 0.2 secondes de la piste.
AFFICHAGE DU PROFIL Le profil d’une piste est une représentation visuelle d’une chanson, conçue pour l’identification rapide et facile des phrases dans la chanson, différenciées par leur « énergie ». Distinct d’un codage de la parole, un profil n’affiche pas chaque petit détail de la piste, seulement les gros changements en terme d’énergie.
Conseil: Il est fortement recommandé de comparer régulièrement votre version de micrologiciel avec celle offerte sur le site Web de Numark et d'installer toute version plus récente mise à votre disposition. De nouveaux logiciels seront publiés régulièrement pour ajouter des fonctions et résoudre les problèmes.
Veuillez vérifier régulièrement site http://www.numark.com offre des mises à jour du logiciel. Si la version de la mise à jour du logiciel sur le site Web est plus récente que la version actuelle du logiciel sur votre DDS, veuillez suivre les procédures de mise à jour données...
Sélectionnez OK et l’appareil s’éteint. La procédure de mise à jour est maintenant terminée. Vous pouvez donc démarrer le DDS comme vous le faites normalement. Assurez-vous de lire les instructions d’utilisation sur le site Web de Numark, afin de connaître les nouveautés! Remarque : Si le DDS détecte que le fichier de mise à...
RACCOURCIS DU CLAVIER Si vous avez un clavier branché à votre DDS, vous pouvez accéder à quelques raccourcis utiles : ENTRÉE DE TEXTE Utilisé dans l’entrée de texte « widget »; lors de la recherche et pendant le renommage des listes d’écoute, etc. (Non édition) •...
COMPATIBILITÉ DE MÉMOIRE USB Cette section explore les aspects techniques du branchement de mémoires USB au DDS. Pour plusieurs utilisateurs la plupart de ces détails ne seront pas pertinents — le lecteur effectuera simplement l'action prévue. Cependant, il est bon de se familiariser avec ces informations afin d’être préparé...
IDENTIFICATION DES BIBLIOTHÈQUES Chaque Bibliothèque utilisée possède un nom unique qui indique comment elle est branchée, comme suit: USB 1 Port USB avant USB 2, USB 3 Port USB 2/3 arrière USB 1-1 Port 1 d’un concentrateur branché au port USB avant USB 1-4 Port 4 d’un concentrateur branché...
ÉVITER ET RÉPARER LES ERREURS La chose la plus importante à savoir est de TOUJOURS ÉJECTER LA BIBLIOTHÈQUE avant de la retirer ou d’éteindre (consultez la section « Éjecter une bibliothèque » pour de plus amples détails). Le non-respect de cette action pourrait provoquer une corruption du système de fichier qui pourrait être extrêmement difficile pendant que vous travaillez.
EXPLICATION DE L’AUDIO NUMÉRIQUE Cette section vise à expliquer quelques détails technos sur la technologie audionumérique. Nous croyons qu’il est important pour un DJ de connaître comment cette technologie est appliquée, particulièrement si elle est utilisée professionnellement. Avec les bonnes connaissances, vous pourrez faire des choix informés et vous assurer que vos performances sont conformes aux plus hautes normes de l’industrie.
FORMATS Le DDS supporte trois des plus populaires formats audio — deux compressés (avec perte) et un non compressé (sans perte). Ce format est l’initiateur de la révolution. Inventé au début des années 90 pour l’industrie de la diffusion (radio-télévision), il explose dans le monde musical plusieurs années plus tard avec l'invention du lecteur MP3 portatif.
Página 119
Ce format, inventé vers la fin des années 90, a également fait sa première apparition dans l’industrie de la diffusion (radio-télévision). Sa percée dans le monde musical vient avec son adoption en tant que format par défaut du Apple iTunes et du lecteur portable iPod.
Le DDS est construit sur une plate-forme Linux pour assurer une haute fiabilité et performance. Linux et toutes portions apparentées de ce logiciel sont fournies dans la licence GPL et la licence LGPL. Numark met le téléchargement du code source à la disposition de tous pour ces portions du logiciel au : http://www.numark.com...
Página 121
INDICE INTRODUZIONE ............................123 CARATTERISTICHE ...........................123 MESSAGGIIMPORTANTI ...........................123 SCHEMA DEI COLLEGAMENTI .........................124 PANORAMICA PANNELLO POSTERIORE ....................125 PANORAMICA PANNELLO ANTERIORE....................125 PANORAMICA DRIVE DDS ........................126 COME LAVORARE CON DDS........................127 L’INTERFACCIA GRAFICA .........................129 ........................129 CCENSIONE E SPEGNIMENTO ...............................129 ISPLAY .............................130 ISPLAY DEI DECK ............................130 ARRA MENU ............................131 REA DI LAVORO...
Página 122
INDICE UTILITY...............................150 ..............................150 ISPLAY ..............................150 ESTORE ...............................151 ALIBRARE )........................151 PDATES AGGIORNAMENTI AGGIORNAMENTI DEL SOFTWARE DDS....................152 PROCEDURA DI AGGIORNAMENTO ....................152 SCORCIATOIE DA TASTIERA ........................153 COMPATIBILITÀ DISPOSITIVI USB ......................154 COLLEGAMENTO USB .........................154 DISPOSITIVI DI MEMORIA SUPPORTATI.....................154 IDENTIFICAZIONE LIBRERIE........................154 FILE SYSTEM SUPPORTATI.........................155 EVITARE E RIPARARE AGLI ERRORI ....................155 DEFRAMMENTAZIONE.........................155 MANTENERE I DATI SICURI .........................155...
Congegni USB I mouse, i trackpad e altri dispositivi d’ingresso non avranno effetto sul DDS. La maggior parte delle tastiere USB sono supportate, ma vi consigliamo di utilizzare la fantastica tastiera Numark in dotazione. ® iPod è un marchio registrato di Apple Computer, Inc., registrato negli U.S.A. e in altri paesi.
Accendere tutto nel seguente ordine: • DDS • Mixer • Amplificatori o dispositivi di uscita Invertire questa operazione spegnendo il dispositivi nel seguente ordine: • Amplificatori o dispositivi di uscita • Mixer • DDS Maggiori informazioni su questo prodotto si trovano alla pagina http://www.numark.com...
PANORAMICA PANNELLO POSTERIORE Alimentazione – Inserire l'adattatore di alimentazione in dotazione (CC 12V 2A) e collegarlo ad una sorgente di alimentazione. Servirsi unicamente dell'adattatore di alimentazione in dotazione: l'uso di un adattatore alternativo può danneggiare il DDS. Fermo CC – Si può utilizzare per fissare il cavo dell'adattatore di alimentazione all'apparecchio. Questo eviterà che il cavo venga accidentalmente scollegato.
PANORAMICA DRIVE DDS Tasto di accensione – Questo tasto serve per accendere e spegnere il Drive DDS. Servirsi sempre di questo tasto al momento di spegnere l’apparecchio. Scollegare il cavo di alimentazione o spegnere l’alimentazione da una sorgente esterna quale una presa multipla può danneggiare il drive. Ingresso USB per media rimuovibili –...
DJ da PC, si potrebbero già avere le tracce nel formato adatto. Vale la pena a questo livello assicurarsi che il contenuto venga convertito a standard elevati. Prodotti quali il giradischi TTUSB di Numark collegato al computer possono risultare utili per convertire i vostri media tradizionali. Preparatevi! Prima del concerto, bisogna verificare che il dispositivo o i dispositivi media portatili siano caricati con il contenuto di cui si ha bisogno.
Página 128
Una volta che una traccia è su un deck, si può effettuare cueing, beat match, scratch e loop servendosi dei noti comandi del deck Numark. Il DDS è completamente multitasking, quindi si può lavorare sul set servendosi della Libreria e del Crate in qualsiasi momento, anche mentre si mixa su entrambi i deck.
L’INTERFACCIA GRAFICA Il DDS presenta un'interfaccia grafica innovativa, creata per rivoluzionare la vostra esperienza da DJ. L'interfaccia garantisce un accesso rapido e facile alle funzioni avanzate del prodotto ed è progettata in modo da adattarsi al vostro modo di lavorare. Per rendere tutto questo possibile, il DDS è pienamente multitasking: si può...
Display dei deck Le informazioni di riproduzione di ciascun deck sono sempre visibili, indipendentemente da quello che si sta facendo. Qui si possono verificare le tracce, le informazioni sul tempo, sulla regolazione del pitch e altri dati importanti. Per maggiori dettagli, vedi la sezione “Schermate”. WAIT (attendere) –...
Area di lavoro La parte più ampia del display è dedicata alla funzione attualmente in uso. Le quattro funzioni principali, Library, Crate, View e Utility, hanno ciascuna proprio pulsante selezionarle. Quando rispettiva funzione è selezionata, il pulsante si illumina. Si può sempre identificare quello che si vede nell'area di lavoro dalla barra del titolo.
Rispondere a domande Quando il DDS deve mandarvi un messaggio o porvi una domanda lo farà tramite un Dialogo. Se è necessaria una risposta, le opzioni appariranno nella barra Menu. Selezionare l'opzione desiderata per rispondere alla domanda e il Dialogo si chiuderà, facendovi ritornare a quello che stavate facendo.
(per maggiori dettagli vedi la sezione “Visualizzazione Profilo”). Il programma comprende una documentazione completa, che può essere scaricata dalla pagina http://www.numark.com. Costruire con il DDS Se occorre creare una libreria lontano dal computer, si può...
dispositivo, cancellare alcune tracce servendosi del PC/Mac e riprovare. In generale, si suggerisce di non riempire i dispositivi oltre il 98% circa della capacità, in modo che il DDS abbia spazio per la libreria e le eventuali playlist che possiate creare in seguito. Si può...
Scorrere lungo l'elenco servendosi della manopola Push Select e premerla per selezionare l'opzione desiderata. Livelli più profondi della libreria presentano un'opzione Back (indietro) nel menu per tornare al livello precedente. Va notato che premendo la manopola Push Select evidenziando una traccia, si richiamerà la funzione Info per la traccia selezionata.
Browsing Il browsing offre un metodo diverso di trovare le tracce all'interno della libreria, navigando attraverso liste strutturate. Sono disponibili sei opzioni di browsing, ciascuna delle quali restringe il campo verso un elenco di tracce: Track Navigazione per Titolo di Traccia Album Navigazione per Titolo di Album quindi Titolo di Traccia...
Página 137
La schermata browse offre una serie di opzioni da menu che si riferiscono all'elemento attualmente evidenziato. Se non è evidenziato nulla, solo l'opzione Back è disponibile; se l'elemento è una collezione di tracce, sono disponibili anche i comandi to Crate e Playlist; se l'elemento è una traccia, tutte le opzioni sono disponibili.
Visualizzazione File La visualizzazione file ("Files" dal livello superiore della libreria) è disponibile per tutti i dispositivi, indipendentemente dal fatto che sia stata creata una libreria o meno. Utilizza cartelle e nomi di file, dunque è particolarmente utile se si preferisce organizzare il contenuto sul disco anziché...
ESPULSIONE DI UNA LIBRERIA Come avviene con i PC o con i computer Mac, è molto importante espellere sempre un dispositivo di memoria prima di scollegarlo o di spegnere l'alimentazione. Questo garantisce che tutti i file siano adeguatamente chiusi e che tutti i dati siano stati salvati sul dispositivo.
IL CRATE Il crate è uno strumento innovativo per il DJ digitale, basato su uno dei più vecchi trucchi del mestiere... Per decenni il DJ che utilizzava i vinili si serviva del suo crate come uno scratchpad per organizzare un set. I dischi da suonare, o da prendere in considerazione per essere suonati, vengono estratti, girati e appoggiati sugli altri.
Una traccia può essere inviata, sostituita o estratta unicamente da un deck inattivo. Se una traccia sta suonando sul deck bisogna metterla in pausa prima di procedere all’invio, alla sostituzione o all’estrazione. Sotto, viene mostrato un esempio di come sostituire una traccia: L'ordine del crate è...
COMANDI GLOBALI Questa sezione contiene i comandi globali DDS, quali i comandi di navigazione e funzione, oltre al Beatkeeper e un grande schermo LCD per analizzare e monitorare la prestazione. Le funzioni della sezione globale sono le seguenti: PUSH SELECT – Questa manopola serve per navigare tra le liste, modificare le impostazioni e utilizzare diverse parti dell'interfaccia utente.
THE BEATKEEPER™ - Il Beatkeeper™ traccia automaticamente i battiti basandosi su una combinazione di frequenze e di schemi di ritmo presenti nella musica. Mostra il BPM a display ed emette informazioni a 4 battiti (ossia una misura) sulla musica in un grafico a barre mobile. La barra di sinistra rappresenta il beat della musica che suona a sinistra (deck A), mentre la barra di destra rappresenta il beat della musica che suona a destra (deck B).
Página 144
JOG WHEEL – Usare questa manopola per effettuare il bend del pitch, scratchare e cercare tra la musica riprodotta sul deck. La funzione della rotella è determinata dai due pulsanti SCRATCH e SEARCH. Mentre una traccia viene riprodotta sul deck, la jog wheel funziona come pitch bend. Il bend del pitch accelera (girando in senso orario) o rallenta (girando in senso antiorario) temporaneamente la musica.
Página 145
Comandi Loop Il DDS presenta un looping continuo, ossia quando si definisce un loop, non si verifica ritardo quando la musica riprendere il ciclo dall'inizio. Questa funzione di looping permette di essere molto creativi nei mix, permettendo di estendere le sezioni desiderate di una canzone quanto si vuole, o di creare remix al volo.
IMPOSTAZIONI MODALITÀ DECK (A e B) I tasti MODE, situati vicino ai cursori del pitch di ogni deck, possono essere premuti per far apparire le finestre di dialogo delle impostazioni del Deck A o B. Quando attivo, il giusto tasto si illumina di blu. Le impostazioni sono suddivise in tre pagine diverse, accessibili premendo il tasto corrispondente sotto al display: Pitch, Control, Display.
COMANDI TRACK LOADING (CARICAMENTO TRACCE): scegliere come si desidera caricare e riprodurre le canzoni dal Crate. Manual (manuale) Le tracce vengono caricate sul deck manualmente, da voi. Quando le canzoni terminano, tornano all'inizio e restano in pausa. Repeat (ripetizione) La traccia caricata sul deck riprende in maniera ciclica una volta che giunge alla fine.
JOG MODE (MODALITÀ JOG): descrive l’attività della rotella jog wheel del deck al momento di effettuare il cueing della musica. Vinyl (vinile) Quando si ferma la jog wheel anche la musica si interrompe. Quando si ferma la jog wheel, l’apparecchio ripete ciclicamente la riproduzione degli 0,2 secondi successivi della traccia.
Creazione di profili di traccia I profili possono essere generati unicamente servendosi dello strumento libreria (vedi sezione “Creare con la libreria”). In caso di librerie di grandi dimensioni, questo può richiedere del tempo perché l’intera traccia deve essere analizzata. Su un computer veloce saranno necessari diversi secondi per ogni traccia Lavorare con Track Profiles L’area di lavoro è...
Consiglio: si consiglia di paragonare periodicamente la propria versione del firmware con quella disponibile sul sito di Numark e di installare la versione più recente disponibile. Viene messo in linea regolarmente nuovo software per aggiungere funzioni e risolvere eventuali problemi. Per maggiori dettagli, vedi la sezione “Aggiornamenti Software DDS”.
Updates (aggiornamenti) La pagina Updates mostra la versione attuale del software Recarsi regolarmente alla pagina DDS. www.numark.com per verificare l’eventuale disponibilità di aggiornamenti software. versione dell’aggiornamento del software presente sul sito è superiore alla versione del software attualmente presente sul vostro DDS, seguire la procedura di aggiornamento...
La procedura di aggiornamento è ora completa. Ora si può accendere il DDS come al solito. Assicurarsi di leggere le note sul sito Numark per sapere sempre cosa c’è di nuovo! Nota bene: se il DDS percepisce che il file di aggiornamento è identico al firmware già caricato, non caricherà...
SCORCIATOIE DA TASTIERA Se si ha una tastiera collegata al DDS, si può accedere ad alcune comode scorciatoie: INSERIMENTO DI TESTO Si utilizza nel “widget” di inserimento di testo; quando si cerca e quando si rinominano playlist, ecc. (Quando non si modifica) •...
COMPATIBILITÀ DISPOSITIVI USB Questa sezione esplora gli aspetti tecnici del collegamento di dispositivi USB al DDS. Per molti utenti la maggior parte dei dettagli saranno irrilevanti: il lettore farà semplicemente ciò che ci si aspetta da lui. Tuttavia, è bene familiarizzarsi con questi concetti in modo da essere preparati in caso di problemi inattesi che si potrebbero verificare durante il lavoro.
Ogni libreria presente inoltre un nome dispositivo che viene visualizzato entro l’interfaccia utente. Questo nome è preso dal dispositivo di memoria stesso e varia da dispositivo a dispositivo e da fabbricante a fabbricante. Esempi comprendono: USB DISK Drive Hard Disk iPod Alcuni dispositivi che si comportano male, spesso chiavi di memoria flash, offrono titoli senza senso.
SPIEGAZIONE DELL’AUDIO DIGITALE Questa sezione mira a spiegare alcuni dettagli tecnici circa la tecnologia audio digitale. Riteniamo che sia importante per un DJ capire come queste tecnologie possono essere applicate, soprattutto se devono essere utilizzate a livello professionale. Con la giusta conoscenza sarete in grado di fare scelte informate e di garantire che le vostre prestazioni siano di elevata qualità.
Página 157
Alcuni codificatori offrono una scelta di frequenze di campionamento che vanno da 8KHz a 48KHz, tuttavia il DDS effettua sempre il ricampionamento a 44.1KHz, quindi non c'è niente da guadagnare nel codificare ad una frequenza più elevata. Il DDS può estrarre tag dai file MP3 servendosi del popolare formato ID3. Si raccomanda di utilizzare l’ID3v2, in quanto offre una maggiore flessibilità...
DDS è costruito su una piattaforma Linux per garantire un elevato livello di affidabilità e prestazioni. Linux e le relative porzioni di questo software sono fornite sotto la licenza pubblica GNU (GPL) e la licenza pubblica minore GNU (LGPL). Numark ha reso disponibile per il download il codice sorgente di tali porzioni del software all'indirizzo: http://www.numark.com RICONOSCIMENTI Il seguente software è...
Beatkeeper Technologie mit TAP Override Funktion Fader Start Funktion Liest Computer-generierte Playlists der populärsten Formate Software ist für zukünftige Verbesserungen aktualisierbar. Weiteren Support erhalten Sie auf www.numark.com oder www.numark.de. WICHTIGE HINWEISE Sie verbessern die Funktionsweise Ihres DDS, indem Sie die neuste Software auf dem Gerät installieren. Sie sollten jetzt und in Zukunft regelmäßig unsere Webseite aufsuchen, um zu sehen, ob es ein aktuelleres OS...
• Mixer • Verstärker oder andere Ausgangsgeräte Gehen Sie zum Ausschalten der Geräte in der genau umgekehrten Reihenfolge vor: • Verstärker oder Ausgangsgeräte • Mixer • DDS Weitere Informationen zu diesem Produkt finden Sie online auf http://www.numark.de sowie auf http://www.numark.com...
ÜBERSICHT ÜBER DIE RÜCKSEITE Power – Bitte schließen Sie das mitgelieferte 12V 2A Gleichstromnetzteil hier an und verbinden Sie es mit einer Stromquelle. Bitte verwenden Sie ausschließlich das mitgelieferte Netzteil – die Verwendung eines anderen könnte zu einem Defekt des DDS führen. DC Restraint –...
DDS DRIVE ÜBERSICHT Netzschalter – Diese Taste dient zum Ein- und Ausschalten des DDS Drives. Verwenden Sie immer diese Taste, um das Gerät auszuschalten. Das Ziehen des Netzkabels oder das Ausschalten der Steckdose, mit der das Gerät verbunden ist, könnte die festplatte beschädigen. USB Wechselmedieneingang –...
MP3-Player oder ein ähnliches Gerät besitzen, haben Sie Ihre Musik möglicherweise schon in einem passenden Format vorliegen. Es lohnt sich, bereits auf dieser Stufe sorgfältig vorzugehen, damit Ihre Musik in professioneller Qualität gewandelt wird. Sie werden zudem Geräte, wie den Numark TTUSB, einen USB-Turntable, sehr zu schätzen wissen, um traditionellen Musikdatenträger zu digitalisieren.
Página 166
Gig! Wenn Ihre Daten fertig vorbereitet sind, können Sie loslegen! Vorbereiten des Crates Im DDS befindet sich Ihre virtuelle Plattenkiste (Crate = Kiste). Um Ihr Set zusammenzustellen, legen Sie einfach Tracks aus der Library im Crate ab, in etwa so, als wenn Sie Ihre Schallplatten sortieren würden.
DIE GRAFISCHE BEDIENOBERFLÄCHE Der DDS besitzt eine bahnbrechende, grafisch unterstützte Bedienoberfläche, die das DJing revolutioniert. Die Bedienoberfläche ermöglicht sofortigen Zugang zu den vielfältigen Funktionen des Produkts und ist so gestaltet, dass Sie zielgerichtet mit ihr arbeiten können. Damit dieses möglich wird, besitzt die Software des DDS Multitasking-Fähigkeiten –...
Deck Displays Wiedergabeinformationen für jedes Deck sind jederzeit sichtbar, egal, was Sie gerade tun. Hier können Sie sehen, welche Tracks gerade aufs Abspielen warten und erhalten Informationen über Zeit, Pitch Änderungen sowie andere wichtige Daten. Details erfahren Sie im Abschnitt “Displayansichten”. WAIT –...
Verlaufsanzeige Falls eine große Library erzeugt oder aktualisiert wird (siehe Abschnitt “Die Library”) erscheint über der Menüleiste eine Verlaufsanzeige. Die Verlaufsanzeige füllt sich entsprechend dem Fortschritt der Funktion von links nach rechts. Die meisten Funktionen Ihres DDS reagieren sofort. Einige rechenintensive Aufgaben, wie das Senden einer großen Anzahl von Tracks in den Crate können ein paar Sekunden in Anspruch nehmen.
Einstellungen ändern Ein Dialog kann zum Ändern von Einstellungen verwendet werden. In diesem Fall wird jede Einstellung angezeigt. Die aktive Einstellung wird hervorgehoben. Der eingestellte Wert lässt sich mit dem Push Select Regler ändern. Dabei werden einige Einstellungen als Text, andere wiederum als Werteleiste angezeigt.
Library zu erzeugen und bietet zudem zusätzliche Funktionen, wie das Erzeugen von Profilen (siehe „Profile View”). Eine vollständige Beschreibung der Funktionen wird mit dem Programm geliefert, welches Sie unter http://www.numark.com/ herunterladen können. Library mit dem DDS erzeugen Falls Sie einmal eine Library erzeugen müssen und keinen Computer zu Hilfe haben, können Sie dies auch am DDS...
Wählen Sie nun zum Erzeugen der Library die Option Library in der Menüleiste aus. Dieser Prozess kann nur ein paar Sekunden oder auch mehrere Stunden dauern, abhängig davon, wie viele Tracks sich auf dem USB- Speichermedium befinden. Während die Library erzeugt wird, lassen sich aber bereits Tracks von anderen USB- Medien, die am DDS angeschlossen USB-Ports sind, wiedergeben.
VERWENDEN EINER LIBRARY Drücken Sie die Library Taste, um den Arbeitsbereich Library zu öffnen. Sollte noch keine Library geladen sein, werden Sie aufgefordert ein USB-Speichermedium anzustecken (siehe „Laden einer Library” auf der vorangegangenen Seite). Jede geladene Library wird in der Menüleiste angezeigt. Sollten Sie verschiedene USB-Speicher oder Partitionen angeschlossen haben, können Sie Ihre Tracks aus verschiedenen Libraries auswählen.
Suche Die Suche ermöglicht den schnellen und direkten Zugriff auf einen Track oder mehrere Tracks, die dem eingegebenen Suchtext entsprechen. Definieren Sie zunächst, wonach Sie suchen... Die Suchkategorie bestimmen Sie, indem Sie entweder den Push Select Regler verwenden oder sich der Pfeiltasten einer angeschlossenen Computertastatur bedienen.
Browsen Das Browsen ermöglicht das Auffinden von Tracks innerhalb Ihrer Library, indem Sie durch strukturierte Listen navigieren. Insgesamt stehen Ihnen sechs Browsing-Optionen, jede nähert sich dem gesuchten Titel Stück für Stück an: Track Browsen nach Track Album Browsen nach Album dann Track Artist Browsen nach Künstler...
Die Menüoptionen zum Senden des Tracks zu einem Deck sind nicht anwählbar, wenn das betreffende Deck gerade einen anderen Track wiedergibt. Sie sollten dann zunächst die Wiedergabe des Decks pausieren und danach diese Option verwenden. Mit dieser Funktion wird vermieden, dass ein Track, der sich im Mix befindet, versehentlich ersetzt wird.
Mit Playlists arbeiten Playlists sind Sammlungen von Tracks, die in einer bestimmten Reihenfolge angeordnet sind. Sie können so viele Playlists, wie Sie wollen, mit dem DDS erstellen. Playlists lassen zudem auch am PC oder Mac in einem der unterstützten Formate erstellen (siehe Abschnitt „Vorbereiten Ihrer Speichermedien“).
EINE LIBRARY AUSWERFEN Wie bei einem PC oder Mac Computer auch, ist es sehr wichtig, dass Sie ein USB- Speichergerät immer erst abmelden, bevor Sie es abziehen oder die Stromzufuhr Gerät unterbrechen. Dadurch wird gewährleistet, dass alle Dateien ordnungsgemäß geschlossen und auf dem Speichermedium gesichert wurden. Sollten Sie diese Hinweise nicht beachten, könnte das Dateisystem Ihres Datenträgers Schaden nehmen, wodurch Ihr USB-Gerät nicht mehr verwendet werden kann.
DER CRATE Der Crate (zu deutsch die Kiste) ist ein innovatives Tool für den digitalen DJ, der jedoch auf einer konventionellen Methode basiert... Jahrzehntelang verwendeten DJs, die mit Vinyl arbeiteten, ihre Plattenkiste als Notizblock, um ein Set durchzuorganisieren. Schallplatten, die gespielt werden sollten – oder vielleicht gespielt werden konnten – wurden herausgezogen zwischen andere, die sich für den Event nicht eigneten, geklemmt.
Das Austauschen, Senden und Zurückziehen von Tracks funktioniert immer nur bei einem inaktiven Deck. Sollte ein Deck gerade einen Track abspielen, muss die Wiedergabe unterbrochen werden, bevor Sie diese Funktionen ausführen können. Nachfolgend finden Sie ein Beispiel zum Austauschen eines Tracks: Die Reihenfolge der Trackliste im Crate ist für den DDS nur im Continuous Wiedergabemodus Ausschlag gebend (siehe Abschnitt „Tracks laden”).
GLOBAL CONTROLS Dieser Abschnitt widmet sich den Global Controls des DDS, wie z.B. den Navigations- und Funktions- elementen, sowie dem Beatkeeper und der großen LCD Anzeige. Folgende Elemente zählen wir zu den Global Controls: PUSH SELECT – Dieser Regler wird zur Navigation in Listen, zur Änderung von Einstellungen und zur Arbeit in verschiedenen Bereichen...
THE BEATKEEPER™ - Der Beatkeeper™ erkennt, basierend auf einer Kombination aus Rhythmus und Frequenzen der Musik, die Beats automatisch. Er zeigt die BPM im Display an und gibt die Zählzeiten eines Takts zur Musik in einer Beatanzeige visuell wieder. Der linke Balken zeigt dabei die Beats der Musik, die im linken Deck A gespielt wird, während die rechte Anzeige die Musik des rechten Deck B anzeigt.
Página 183
JOG WHEEL – Dieses Rad können Sie für Pitch Bend-Funktionen, zum Scratchen und zur Suche innerhalb von Tracks, die im Deck geladen sind, verwenden. Die Funktionsweise des Jog Wheels richtet sich nach zwei dazugehörigen Tasten – SCRATCH und SEARCH. Das Jog Wheel führt Pitch Bend-Funktionen aus, wenn ein Track im Deck abgespielt wird. Dabei wird die Musik zeitweilig beschleunigt (Drehung des Wheels in Uhrzeigerrichtung –...
Página 184
Loop Tasten Der DDS besitzt eine nahtlose Loop-Funktion. Das bedeutet, dass bei einem gesetzten Loop keine Unterbrechung zu hören ist, wenn die Musik vom Loop Ende zum Loop Anfang zurückspringt. Dank dieser Loopfunktion können Sie Ihre Mixe kreativ gestalten, da Sie im Handumdrehen Remixe erstellen können und ausgewählte Songabschnitte so lange wiedergeben lassen können, wie es Ihnen gefällt.
DECK MODUS EINSTELLUNGEN (A UND B) Die MODE Tasten, die Sie in der Nähe der Pitch Fader auf jeder Deck Seite finden, öffnen durch Drücken die Einstellungsdialoge für Deck A oder B. Die dazugehörige taste leuchtet blau, während sie aktiv ist. Die Einstellungen sind auf drei verschiedenen Seiten zu finden, die Sie durch Drücken der jeweiligen Tasten unter dem Display erreichen: Pitch, Control, Display.
CONTROL TRACK LOADING: Bestimmen Sie hier, wie Songs vom Crate geladen und wiedergegeben werden sollen. Manual Ein Track wird durch Sie manuell in das Deck geladen. Wenn die Songwiedergabe beendet ist, wird der Anfang des Songs angewählt und die Wiedergabe wird unterbrochen. Repeat Der im Deck geladene Track wird in einer Schleife abgespielt, wenn er das Ende erreicht.
FADER START: Konfigurieren Sie hier die Fader Start Funktion, falls Sie einen kompatiblen Mixer angeschlossen haben. On / Off Akzeptiert oder ignoriert Fader Start Signale. Setzt die Wiedergabeposition auf den Cue Punkt und unterbricht die Wiedergabe, wenn der Fader vom deck wegbewegt wird. Zur Wiederaufnahme der Wiedergabe bewegen Sie den Fader wieder zur Mixerseite, die das Deck steuert.
VIEWS – DISPLAYANSICHTEN Sie können die VIEW Taste zum Abrufen verschiedener Informationen über die Musik, die in den Decks wiedergegeben wird, verwenden. Die VIEW Taste schaltet zwischen dem Track View und dem Profile View, wie nun beschrieben, hin und her. TRACK VIEW Der Track View zeigt Zusatzinformationen zu den in die Decks geladenen Tracks an, die in der Deck Anzeige nicht dargestellt...
Hinweis: Wir empfehlen Ihnen, von Zeit zu Zeit zu prüfen, ob Sie die neuste Softwareversion in Ihrem DDS verwenden. Überprüfen Sie auf der Numark Webseite, ob es eine aktuellere Version, als Sie einsetzen, gibt. Neue Softwareversionen beinhalten neue Funktionen und Fehlerbehebungen. Weitere Informationen finden Sie im Abschnitt “DDS Software Upgrades”.
Updates Die Updates Seite zeigt Ihnen die gegenwärtig installierte Softwareversion Ihres DDS an. Überprüfen Sie bitte mit Hilfe der Webseite http://www.numark.com regelmäßig, ob Software Updates erhältlich sind. Falls die Softwareversion des Updates auf der Webseite höher als die im gerät installierte Version ist, folgen Sie bitte den Anleitungen auf der nächsten Seite, um die Software auf dem Gerät zu...
Ladevorgang. Wählen Sie OK und schalten Sie das Gerät aus. Der Update Prozess ist nun beendet. Schalten Sie jetzt Ihren DDS wie gewohnt ein. Lesen Sie bitte die Hinweise zur Software, die Sie auf der Numark Webseite finden, damit Sie wissen, was sich gegenüber der vorherigen Softwareversion geändert hat! Hinweis: Falls der DDS bemerkt, dass die Update Datei der gegenwärtigen Softwareversion des...
TASTATURBEFEHLE Sollten Sie an Ihren DDS eine USB-Computertastatur angeschlossen haben, können Sie die folgenden Tastatur-Kurzbefehle verwenden: TEXTEINGABE Zur Verwendung in Texteingabefeldern, zur Suche und zum Benennen von Playlists, usw. (Vor der Editierung) • Enter = Startet Editierung (Beim Editieren) • Cursor links / rechts = bewegt den Cursor •...
USB GERÄTEKOMPATIILITÄT Dieser Abschnitt erklärt die technischen Aspekte der Verbindung von USB-Speichermedien mit DDS. Für die meisten User werden so viele Details nicht von Interesse sein – sie möchten den DDS einfach nur verwenden. Jedoch kann es nicht schaden, sich diese Informationen durchzulesen, damit Sie auf eventuelle und unerwartete Dinge reagieren können, wenn sie beim Betrieb passieren.
LIBRARIES IDENTIFIZIEREN Jede verwendete Library besitzt eine eindeutige Bezeichnung, die angibt, wie sie verbunden ist, wie z.B.: USB 1 USB-Port auf der Vorderseite USB 2, USB 3 USB-Ports 2/3 auf der Rückseite USB 1-1 Port 1 eines USB-Hubs an der Vorderseite USB 1-4 Port 4 eines USB-Hubs an der Vorderseite USB 1b...
DEFRAGMENTATION Während des normalen Gebrauchs kann ein Speichergerät Daten fragmentiert werden. Durch die Fragmentierung werden Dateien in viele kleine Teile aufgeteilt. Als User bemerken Sie dies durch eine schlechtere Performance, langsameren Zugriff auf die Library und Aussetzer während der Wiedergabe. Sie sollten von Zeit zu Zeit Ihr Medium defragmentieren, um einen zuverlässigen Betrieb zu gewährleisten.
KLEINER DIGITAL AUDIO EXKURS Dieser Abschnitt enthält ein paar Hintergründe zur Digital Audio Technologie. Wir glauben, dass es für DJs, gerade für professionell arbeitende DJs wichtig ist, zu wissen, wie die Technologie eingesetzt werden kann. Mit dem richtigen Wissen können Sie die Besten Entscheidungen treffen und somit eine Performance auf höchstem technischem Niveau gewährleisten.
Página 197
Einige Encoder bieten die Auswahl verschiedener Sample Rates, von 8KHz bis 48KHz, an. Jedoch kann der DDS nur mit 44.1KHz resamplen, so dass Sie beim Einsatz höherer Sample Raten als 44.1KHz nichts gewinnen. Der DDS kann Tags aus MP3-Dateien mit Hilfe des populären ID3 Formats lesen. Wir empfehlen den Einsatz von ID3v2, da diese Version bei der Länge der Tags und der Art der Informationen, die gespeichert werden (z.B.
Der DDS verwendet zur Gewährleistung höchster Zuverlässigkeit und Performance als Grundlage eine Linux Plattform. Linux und Teile dieser Software werden unter der GNU Public Licence (GPL) und der Lesser GNU Public License (LGPL) veröffentlicht. Numark stellt den Quellcode dieser teile der Software zum Download auf dieser Webseite bereit: http://www.numark.com/...
