30
(au demi-degré près). Ils doivent être positionnés
sur les graduations de l'échelle.
Angles d'onglets horizontaux standard
Les angles d'onglets suivants sont indexés :
gauche : 0°, 15°, 22,5°, 30°, 45°
droite : 0°, 15°, 22,5°, 30°, 45°, 60°
– Placez l'outil en position de travail.
– Tirez le levier de blocage (14.3) vers le haut.
– Actionnez le levier de butée (14.2) vers le bas.
– Tournez la table de sciage jusqu'à l'angle d'on-
glet souhaité.
– Relâchez le levier de butée. Le levier de butée
doit s'enclencher de manière audible.
– Actionnez le levier de blocage vers le bas.
Autres angles d'onglets horizontaux
– Placez l'outil en position de travail.
– Tirez le levier de blocage (14.3) vers le haut.
– Actionnez le levier de butée (14.2) vers le bas.
– Tournez la table de sciage jusqu'à l'angle d'on-
glet souhaité.
– Actionnez le levier de blocage vers le bas.
– Relâchez le levier de butée.

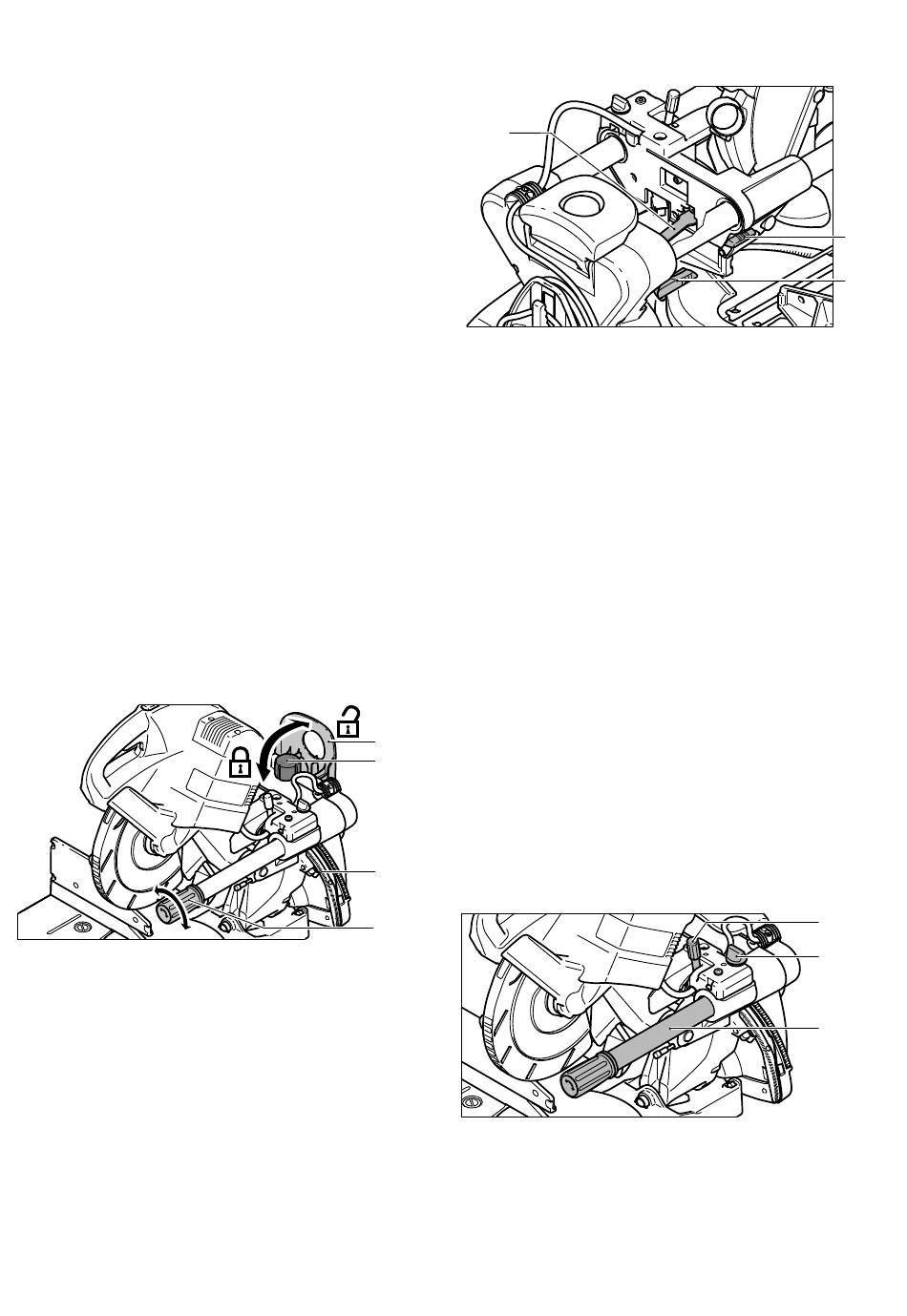

Angles d'onglets verticaux

– Placez l'outil en position de travail.
– Desserrez le levier de serrage (15.1).
– Tournez la molette (15.2) sur la plage souhaitée
(0° - 45°, ± 45° ou ± 47°).
– Basculez le bloc de sciage jusqu'à ce que
l'aiguille (15.3) indique l'angle d'onglet souhaité.
La poignée de réglage fi n (15.4) permet de régler
l'angle d'onglet vertical avec précision.
– Resserrez le levier de serrage (15.1).
Position de coupe spéciale
Outre les positions de coupe normales, l'outil pos-
sède une position de coupe spéciale permettant
de traiter les pièces d'une hauteur allant jusqu'à
120 mm.
16.1
– Tirez le bloc de sciage vers l'avant.
– Actionnez le levier (16.3) vers le bas.
– Poussez le bloc de sciage vers l'arrière jusqu'à
ce que l'élément métallique crochu (16.1)
s'enclenche dans l'orifi ce arrière du bloc de
sciage.
– Dans cette position, vous pouvez scier contre la
butée des pièces d'une hauteur allant jusqu'à
120 mm. La fonction de coulissement et la fonc-
tion de basculement vertical sont désactivées.
– Pour remettre l'outil en position standard, ap-
puyez sur le levier de déverrouillage (16.2) et
tirez le bloc de sciage vers l'avant. L'élément
métallique crochu (16.1) se désenclenche et le
levier (16.3) bascule.
15.1
Dispositif de limitation de la
15.2
Le dispositif de limitation de la profondeur de
coupe, réglable en continu, permet de régler la
plage de basculement vertical du bloc de sciage.
15.3
Il autorise le rainurage ou le désépaississage de
pièces multicouches.
15.4
– Placez l'outil en position de travail.
– Actionnez le levier de limitation de la profondeur
de coupe (17.1) vers le bas jusqu'à enclenche-
ment. Le bloc de sciage ne peut plus être abaissé
au delà de la profondeur de coupe réglée.
– Tournez le levier de limitation de la profondeur
de coupe pour régler la profondeur souhaitée.
profondeur de coupe
16.2
16.3
17.1
17.2
17.3
