Resumen de contenidos para Puhui T-870A

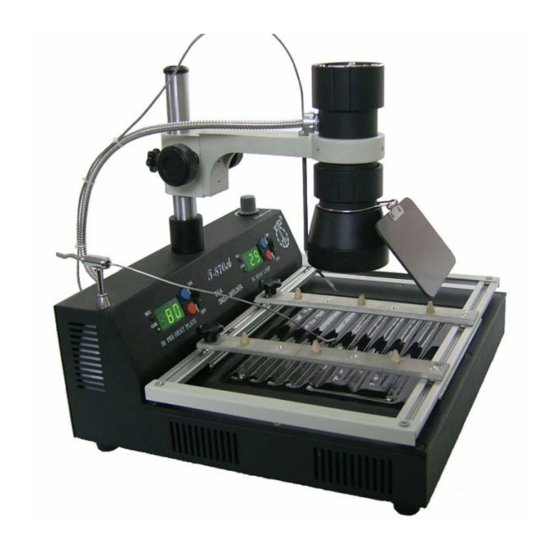

- Página 1 BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com BGA IRDA-WELDER T-870A Manual del Usuario Puhui Technology (Taian). CO., LTD. http://www.puhuit.com...
-
Página 2: Tabla De Contenido
Es apropiada para todos los elementos, especialmente componentes micro Bga. 7. La T-870A es apropiada para variedad de computadores, notebooks y para rework (retrabajo) y reparación de sus componentes BGA, especialmente los de arquitectura Northbridge /Southbridge chipset. -
Página 3: Características
BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com Parámetros Técnicos Área de trabajo 360X240mm Voltaje y Frecuencia AC220-230v 60/50Hz Poder completo de la máquina 1000W Poder del cuerpo de la lámpara infrarroja 150W Poder del precalentador 800W Tamaño de calentamiento de la lámpara infrarroja. Φ70mm(50x50mm) Tamaño de precalentamiento del precalentador 240x180mm... -
Página 4: Lista De Contenido
BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com Descripción de las partes principales 1. Cuerpo Principal de Soldadura Cubierta de la Soporte de enfoque varilla guía Varilla Guía Lámpara Infrarroja Perilla de enfoque 钮 Filtro y Cubierta Chasis (Área de trabajo) PCB Sensor de Sensor de Temperatura... -
Página 5: Panel Frontal
BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com 2. Panel Frontal Ajuste lámpara infrarroja PCB Sensor de Temperatura Monitor de visualización de la temperatura de la lámpara Monitor de visualización de la infrarroja temperatura del precalentador Botones de regulación de temperatura. -
Página 6: Soporte De Enfoque Y Cuerpo De La Lámpara
BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com 4. Soporte de Enfoque y Cuerpo de la lámpara. Segmento del cuerpo de la lámpara Varilla Guía Perilla de enfoque Soporte de Sensor de temperatura de Enfoque la lámpara 烙铁 rack 5. -
Página 7: Instalación
BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com Instalación 1. Ensamblaje del cuerpo de la lámpara y parte principal ① Afloje la perilla del soporte de enfoque. ② Levante el soporte de enfoque, haga que la varilla guía apunte a la perilla correspondiente en la base, luego rote la vara guía. -
Página 8: Instrucciones De Operación
BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com Instrucciones de Operación Lámpara Infrarroja PCB Sensor de Temperatura Board Chasis (area de trabajo) Soporte de la board Escena de reparación North bridge http://www.puhuit.com... - Página 9 BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com Posición del sensor de temperatura de la lámpara infrarroja Remoción de un bloque CPU http://www.puhuit.com...
- Página 10 BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com Remoción de un slot AGP Remoción de un slot de expansión http://www.puhuit.com...
-
Página 11: Examinación Y Comienzo
BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com 1. Examinación y comienzo. • Evalúe si la lámpara infrarroja, sensor de temperatura y la línea de poder están bien conectadas. • Prenda el interruptor de encendido, luego use el auto-chequeo primero (el valor previo establecido y demostrado en el monitor de visualización antes de prender la máquina). -
Página 12: Mantenimiento
BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com ④ Proceso de Soldadura Limpie el plato de soldadura con la brocha. Coloque las bolas de estaño y esparza flux (no una capa gruesa, sólo una capa delgada) en el plato de soldadura. Coloque el chip en el lugar adecuado después de que el solvente volatilice el flux, caliente las bolas de estaño hasta que se derritan, una vez que esto pase, el chip estará... -
Página 13: Garantía
BGA IRDA-WELDER T870 User Manual by DGC Group http://www.dragongroupchina.com Garantía： La máquina completa tiene un periodo de garantía de un año desde su tiempo de compra. Y servicio de soporte durante toda la vida así como también un término largo de suministros a precio de fábrica. La vida útil de la lámpara infrarroja debe ser de alrededor de 1000 horas de trabajo, la garantía es utilizable por tres meses.
