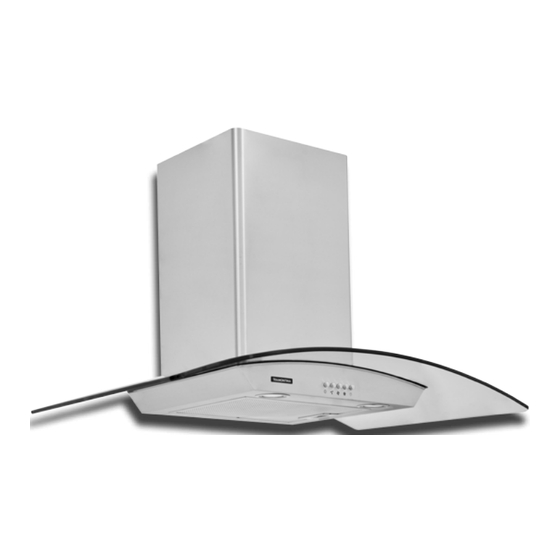

Resumen de contenidos para Tramontina Dritta
- Página 1 M A N U A L D E I N S T R U C C I O N E S CA M PAN A S DE PARE D...
-
Página 2: Tabla De Contenido
Estamos seguros que este nuevo producto, moderno, funcional y practico, construido con materiales de alta calidad, va satisfacer de la mejor forma sus exigencias. El uso de la Campana de Pared TRAMONTINA es muy sencillo, sin embargo antes de ponerla en funcionamiento, lea atentamente este manual para obtener los mejores resultados. -
Página 3: Presentación General De Los Productos
Verifique la tensión en la etiqueta que se encuentra en el cable de alimentación o en la etiqueta de identificación del producto, antes de conectarlo a la red eléctrica del lugar donde lo va a instalar. Productos desarrollados para uso doméstico. Manual de Instrucciones Campanas Tramontina... -
Página 4: Accesorios Que Acompañan A La Campana
• No instale u opera el producto cerca de cortinas, dentro de armarios y materiales inflamables o debajo de ellos. • No flamear debajo de la campana. ATENCIÓN! Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocina. Consejos para el uso correcto Manual de Instrucciones Campanas Tramontina... -
Página 5: Utilización Del Producto
• El ambiente/lugar debe tener una ventilación adecuada cuando la campana se utiliza al mismo tiempo con electrodomésticos u otros combustibles. Utilización del producto Las campanas Tramontina pueden funcionar como Exhaustor o como Depurador de aire. Función Exhaustor La campana sale de fábrica para ser utilizada en la función ‘EXHAUSTOR”, los vapores y el humo provenientes del proceso de cocción entran en la campana, se filtran con el filtro metálico en el que queda retenida la... -
Página 6: Función Depurador De Aire
El aire filtrado vuelve al ambiente por las aberturas laterales ubicadas en la chimenea superior (figura 11 y 12). Fig. 11 Fig. 12 • Encajar el tubo flexible en la brida Ø150 mm del tubo), apretar hasta que se encaje perfectamente, después, colocar la abrazadera de nylon que acompaña el producto (figura 13). Manual de Instrucciones Campanas Tramontina... -
Página 7: Tablero - Utilizando La Campana
Fig. 15 Para cerrarla, acerque la tapa al cuerpo inferior de la campana se ajusta con la base imantada. Tablero - Utilizando la Campana Modelos: Dritta, Prisma, Vetro y Vetro Flex. 1- Para apagar la campana. 2- Velocidad mínima. Indicada para un cambio silencioso y continuado del aire, ideal para pequeñas cantidades de humo o para alimentos que formen vapor de agua. -
Página 8: Ajuste Del Reloj
Para confirmar, pulsar el botón timer o esperar que el visor pare de parpadear. Obs.: La campana posee 3 niveles de velocidades: mínima, mediana y máxima. Manual de Instrucciones Campanas Tramontina... -
Página 9: Instalación De La Campana
50 mm de distancia de la campana. La campana se debe instalar a una altura mínima de 650 mm y máxima de 750 mm (modelos Dritta, Prisma, Vetro Flex y Quion) (para el modelo Vetro Wall Flat, mínimo de 500 mm y máximo 550 mm) de las hornallas del cooktop/encimera o cocina (figura 19). - Página 10 Verificar la altura desde el cooktop/encimera o cocina hasta el techo antes de instalar la campana. Si la altura fuese superior a la citada en la tabla 1, será necesario usar una chimenea complementaria que se pude adquirir en el Servicio Autorizado Tramontina (pieza no gratuita). Vetro Flex 75...
-
Página 11: Fijación De La Campana
(campana y chimenea), porque con el uso, la película puede resecarse y manchar el acero inoxidable. • En el caso de un eventual mantenimento en la campana, Tramontina no se responsabiliza por defectos estéticos en el mueble, pared o techo (yeso, mármol, granito, etc.) Fijación de la Campana... - Página 12 Quion 90 Square 45 Soporte tipo gancho Ø 8 m m Soporte tipo gancho Fig. Fig. 23 Vetro Flex 75 Vetro 60/90 Soporte tipo gancho Soporte tipo gancho Ø8mm Fig. 24 Fig. 25 Manual de Instrucciones Campanas Tramontina...
-
Página 13: Fijación De Los Soportes De Las Chimeneas
La chimenea inferior fija debe encajarse en el cuerpo de la campana y fijarse en el soporte intermediario (figura 30 y 31). La chimenea superior móvil se debe encajar en la chimenea inferior (encaje mínimo de 20 mm) y fijarse en el soporte superior (figura 32). Manual de Instrucciones Campanas Tramontina... -
Página 14: Modelos: Dritta, Prisma, Vetro, Vetro Wall, Vetro Flex Y Quion
Fijación inferior Fig. 30 Fig. 31 Ø 8mm Fig. 32 Modelos: Dritta, Prisma, Vetro, Vetro Wall, Vetro Flex y Quion Soporte fijación la chimenea superior móvil Ø 8mm Fig. 33 Obs.: Para o modelo SQUARE 45 ver figura 26 (campana con altura fija, portanto no utiliza chimenea móvil). -
Página 15: Filtros De Carbón Activado
Fig. 35 Los filtros de carbón activado vienen con el producto, pero no salen instalados de fábrica. Utilizar solamente filtros originales Tramontina, que se encuentran en la red de Servicios Autorizados. ¡ATENCIÓN! Siempre verificar el estado de saturación de los filtros. La acumulación de grasa puede perjudicar el desempeño del producto, porque es altamente inflamable y puede provocar incendios. -
Página 16: Instalación Eléctrica
• Después de complementar las conexiones eléctricas, verificar la iluminación y el funcionamiento adecuado del motor y sus velocidades. • Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o el distribuidor o una persona calificada, para evitar situaciones de riesgo al usuario. Manual de Instrucciones Campanas Tramontina... -
Página 17: Cambio De Las Lámparas
• Verificar si ambas lámparas están frías. • Con ayuda de un destornillador, retire el aro metálico y el vidrio (Modelo Dritta, Prisma, Vetro y Quion); en seguida retire la lámpara del soporte (figura 39), y para el modelo Vetro Wall Flat y Vetro Flex girar el aro metálico no sentido contrario (figura 40). -
Página 18: Solución De Problemas
• Para manchas persistentes o si queda opaca, usar la pasta de limpieza “Tramontina” que es adecuada para el acero inoxidable. Utilizar en el sentido del cepillado del acero inoxidable. Limpieza del filtro metálico • Este filtro sirve para retener las partículas de grasa existentes en los vapores de cocción. -
Página 19: Características Técnicas
No está purificando el aire satisfactoriamente. Verificar si: • El filtro metálico está saturado de grasa. • Precisa cambiarse el filtro de carbón activado (campana instalada en el modo depurador). Características Técnicas Dritta 60/90 Fig. 43 Prisma 60/90 Fig. 44 Manual de Instrucciones Campanas Tramontina... - Página 20 Quion 90 Fig. 45 Square 45 Fig. 46 Vetro 60/90 Fig. 47 * Medidas en milímetros. Manual de Instrucciones Campanas Tramontina...
-
Página 21: Instalación Con Agujero En La Pared Dritta
Dritta 60/90 Prisma 60/90 Tubo flexible Tubo flexible Brida de conexión Brida de conexión del tubo del tubo Cuerpo de la Cuerpo de la campana campana Pared Parede Fig. 50 Fig. 51 * Medidas en milímetros. Manual de Instrucciones Campanas Tramontina... - Página 22 Vetro 60/90 e Vetro Flex 75 Tubo flexible Tubo flexible Brida de conexión Brida de conexión del tubo del tubo Cuerpo de la campana Cuerpo de la campana Pared Pared Fig. 56 Fig. 54 * Medidas en milímetros. Manual de Instrucciones Campanas Tramontina...
-
Página 23: Especificaciones Técnicas
Vetro 90 900 x 500 545 / 1025 23,70 20,30 Vetro Flex 75 750 x 500 550 / 1030 22,00 17,40 Vetro Wall Flat 90 900 x 405 850 / 1230 26,00 20,80 Tabela 3 Manual de Instrucciones Campanas Tramontina... -
Página 24: Certificado De Garantía
Certificado de garantía Los productos TRAMONTINA se garantiza contra defectos de fábrica durante un plazo de 12 meses a partir de la fecha de emisión de la factura de compra correspondiente al producto que se garantiza. • 3 primeros meses – garantía legal. -
Página 25: Condiciones De La Garantía
Servicio Autorizado más cercano, con gastos de flete, riesgos de accidente y seguro por cuenta del cliente/propietario. • Los gastos resultantes de la instalación de piezas que no pertenezcan a la Campana TRAMONTINA son responsabilidad del consumidor. -
Página 26: Certificado De Garantía - Tramontina Teec
Sello o nombre del punto de venta La garantía solamente será validada con la presentación del presente certificado diligenciado en su totalidad. REGISTRO DEL PUNTO DE VENTA - TRAMONTINA TEEC Nº. de Factura: Nº. de Serie: Fecha de Compra:... - Página 27 Manual de Instrucciones Campanas Tramontina...
- Página 28 www.tramontina.com...
