Figuras, patrones y taladros en plano YZ (superficie
lateral)

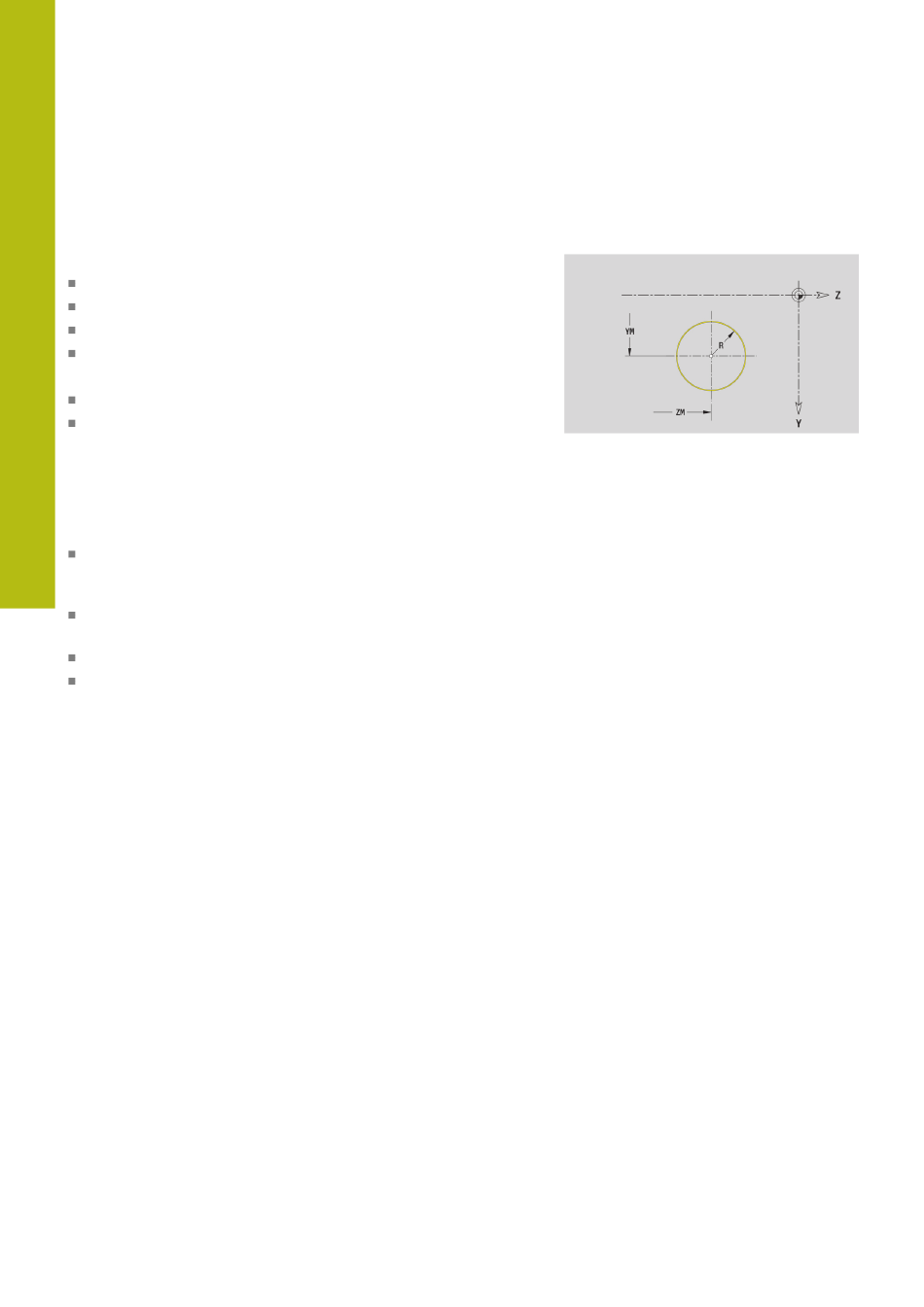

Círculo en plano YZ
Datos de referencia del plano YZ:
ID: Contorno

PT: prof. d.fresado

C: Angulo husillo

XR: Diámetro de referencia
Parámetro figura:
YM, ZM: punto medio
R: radio
El Diámetro de referencia XR se puede calcular con la
funciónSelecc. plano referenc..
Información adicional:
imbricados", Página 468
ICP genera:
la identificación del segmento SUPERFICIE LATERAL Y con
los parámetros Diámetro de referencia y Angulo husillo. En
contornos intrincados no hay identificación de apartado
un G308 con los parámetros Nombre contorno y prof.
d.fresado
un G384 con los parámetros de la figura
un G309
512
"Datos de referencia, contornos
Programación ICP | Contornos en plano YZ
