3
Piezas / Montaje / Ensamblaje / Puesta en marcha
3.4.3
Montaje de aparatos sobre el carro de transporte
Las posibilidades de combinación para el montaje de aparatos y módulos (p. ej. COOL 30
U20 o MULTIVOLT 70-500) en referencia a las distintas posibilidades y opciones del carro
de transporte se pueden consultar en las tablas del capítulo 2.2.2.
3.4.3.1

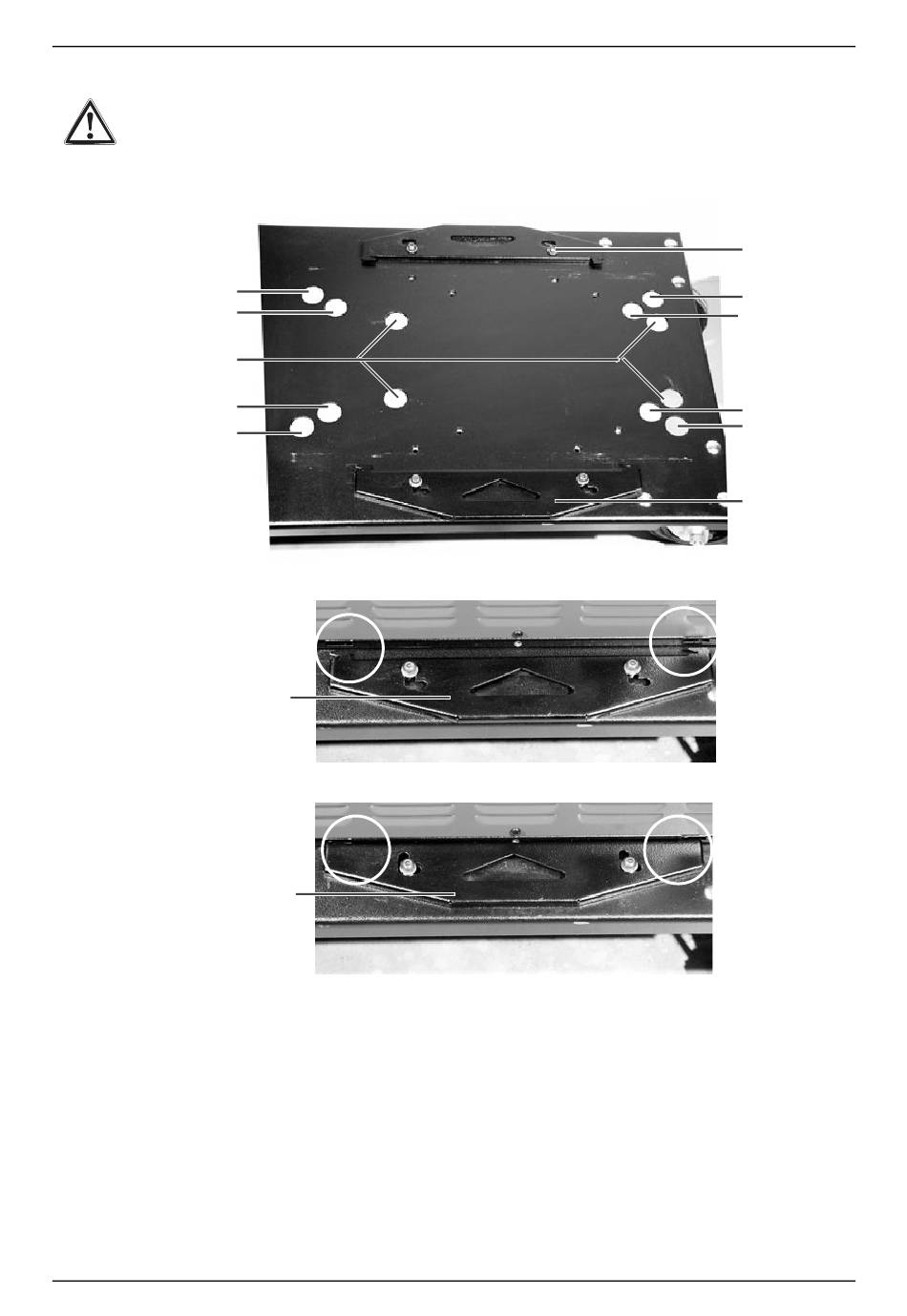

Colocar y asegurar equipo de soldadura y módulo en perforaciones en chapa de suelo
A2
B2
C2
B2
A2
Montaje del aparato de soldadura o un módulo
• Coloque el aparato de soldadura o el módulo (p. ej. COOL 30 U20 o COOL 71 U40/41) con los
pies de goma en las perforaciones previstas para ello:
Coloque los modelos TRITON 400/500, TETRIX 350 AC/DC y PHOENIX 300/400/350 o COOL
71 U40/41 y MULTIVOLT 70-500 en las perforaciones exteriores (A2).
Coloque el TRITON 260 o COOL 30 U20 en las perforaciones medias (B2).
Coloque TRITON 220 DC o AC/DC, PICOTIG 180 o 220 AC/DC o COOL 20 U20 en las
perforaciones internas (C2).
• Cuelgue las chapas de retén (E2) en las escotaduras del aparato previstas para ello, deslice
hasta el tope (Fig. 3/12 descolgado y Fig. 3/13 colgado) y atornille con los tornillos "Imbus" (D2)
E2
E2
Fig. 3/11
Fig. 3/12
Fig. 3/13
3/8
D2
A2
B2
B2
A2
E2
