4 Deslice y levante el ensamblaje de la unidad óptica para extraerlo del
chasis.

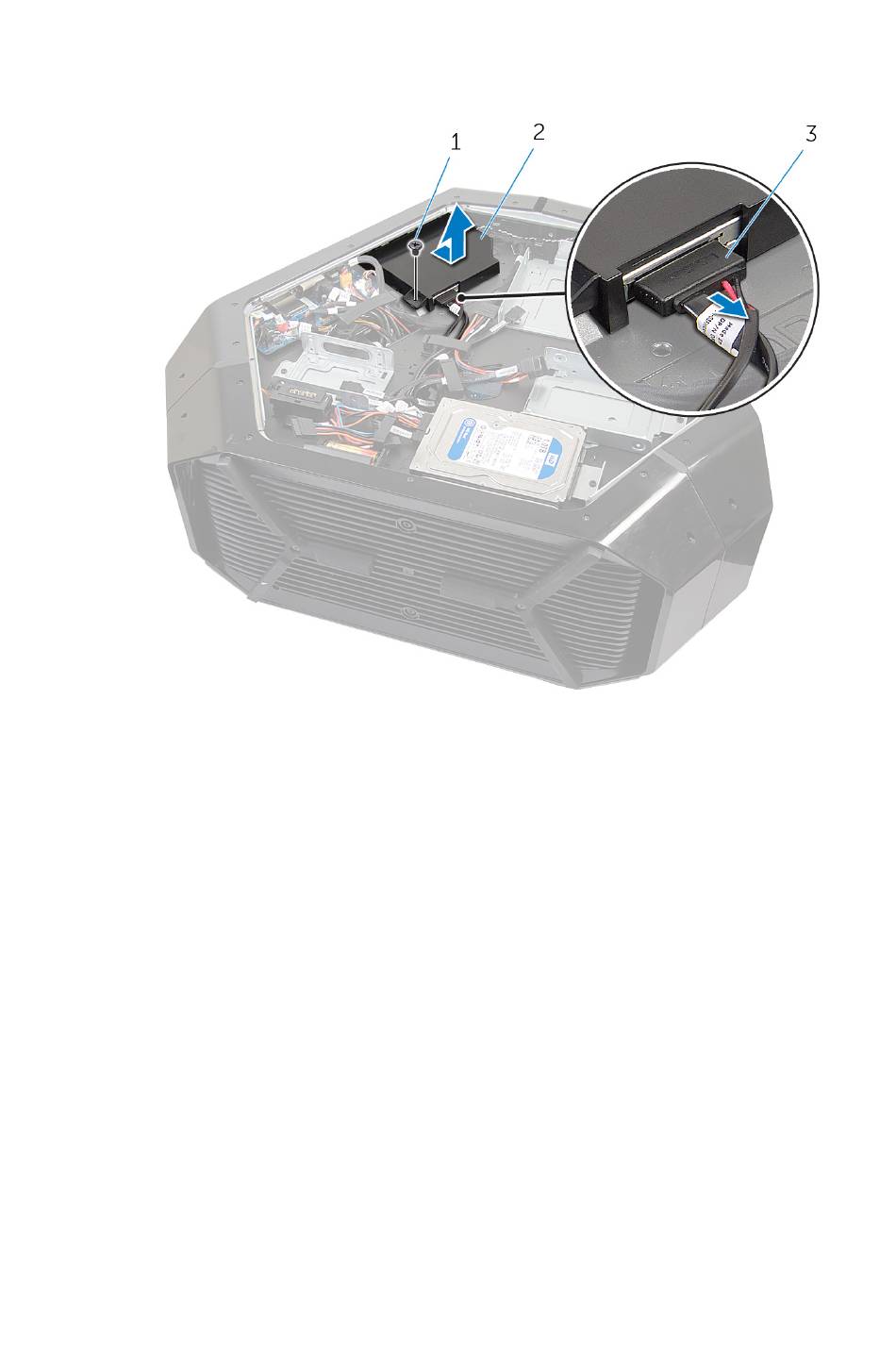

Figura 13. Extracción del ensamblaje de la unidad óptica
1 Tornillo
3 Cable de datos y cable de
alimentación
5 Extraiga los dos tornillos (M2x3) que fijan el soporte de la unidad óptica a la
unidad óptica.
2 Ensamblaje de la unidad
óptica
