- Página 1 – Total Connect Box Manual del usuario...

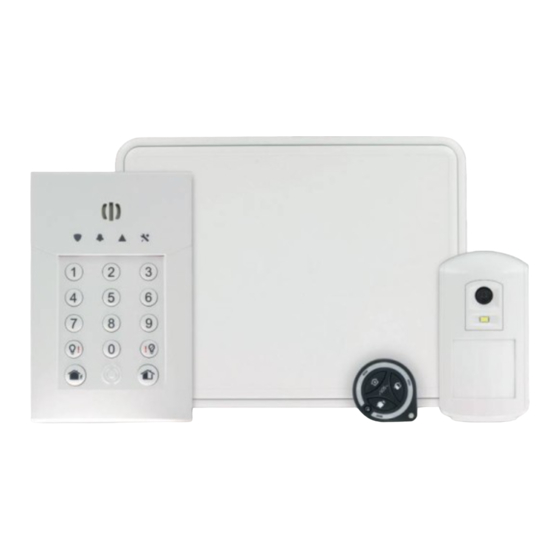

- Página 2 Lo felicitamos por haber comprado el sistema de seguridad Honeywell Total Connect Box. Para sacar el mejor partido de este sistema, le aconsejamos que lea este manual con suma atención. Este sistema de seguridad está diseñado para funcionar en una frecuencia de radio autorizada que no presenta ningún peligro para el usuario.
-
Página 3: Tabla De Contenido
Introducción ................5 Teclado inalámbrico (GKP) ........... 5 Zonas protegidas ..............6 Sensores ................. 6 Indicadores luminosos ............8 Indicador LED 1 “sistema activado” ............. 8 Indicador LED 2 “alarma de intrusos” ..........8 Indicador LED 3 “fallo del sistema” ............8 Indicador LED 4 “alarma de tamper”... - Página 4 Reiniciar el sistema tras una alarma ........14 Código incorrecto o tarjeta TAG no válidos ...... 15 Comprobación del estado de la alarma ......15 Para comprobar el estado de la alarma con el teclado del GKP: ..15 Para comprobar el estado de la alarma con la llave electrónica del TCC: .......................
-
Página 5: Operaciones
Sin embargo, si desea asignar tarjetas TAG o códigos a los usuarios, o bien detectores de derivación, consulte la parte dedicada a las operaciones avanzadas del manual. Al objeto de mantener el buen estado del sistema de alarma Total Connect Box, lea la sección Mantenimiento y recomendaciones al final del manual. -
Página 6: Zonas Protegidas
OPERACIONES BÁSICAS. Zonas protegidas Con el sistema de alarma Total Connect Box, se pueden vigilar hasta tres zonas distintas: ► Zona A = el perímetro o planta baja. ► Zona B = el resto de la vivienda. ► Zona C = un área opcional (anexo). - Página 7 OPERACIONES BÁSICAS. • Los detectores de contacto detectan cuando se abre una puerta o ventana, al romperse el contacto. Se colocan en los posibles puntos de acceso clave de la instalación. • Los detectores de impactos detectan golpes, como cuando un intruso fuerza una puerta o ventana para poder entrar.
-
Página 8: Operaciones Básicas
OPERACIONES BÁSICAS Indicadores luminosos La cubierta frontal del teclado incorpora indicadores LED que muestran el estado del sistema de seguridad. Indicador LED 1 “sistema activado” Activado: se ha activado el conjunto total. Parpadeo lento: se ha activado el conjunto parcial. Parpadeo rápido: se ha activado el anexo. -
Página 9: Descripción De Los Tonos Del Sistema
OPERACIONES BÁSICAS Descripción de los tonos del sistema Cuando se realiza la activación del conjunto Secuencia de tres sonidos total, confirma que el modulados. ACTIVACIÓN panel de control ha DEL CONJUNTO recibido un código válido TOTAL o que se ha utilizado la Duración: cuatro segundos tarjeta TAG apropiada y se está... - Página 10 OPERACIONES BÁSICAS Cuando se realiza la Pitido largo y continuo desactivación, confirma DESACTIVACIÓN que el panel de control se ha desactivado Duración: 2,5 segundos correctamente. 7 pitidos rápidos 2 veces. Esta señal indica un FALLO fallo en el sistema. 4 pitidos cuando se produce la alerta…...
-
Página 11: Activación Del Sistema
OPERACIONES BÁSICAS Activación del sistema Puede activar el sistema mediante uno de estos dispositivos: • El teclado del GKP con un código o con una tarjeta TAG. Nota: pese a que se puede utilizar un número de código o una tarjeta TAG para acceder al sistema de alarma, recomendamos que utilice una tarjeta TAG como método inicial. -
Página 12: Para Activar El Sistema Con La Llave Electrónica Del Tcc
OPERACIONES BÁSICAS Para activar el sistema con la llave electrónica del TCC: Precaución: la activación será inmediata cuando se utilice la llave electrónica. Active el sistema únicamente cuando se encuentre fuera del área que se va a proteger. 1. Pulse un botón de conjunto total o parcial. El panel emite el tono de activación. -
Página 13: Desactivación Del Sistema
OPERACIONES BÁSICAS Desactivación del sistema Si una alarma se desencadena de forma accidental, desactive el sistema para parar las sirenas. Nota: asimismo, al desactivar el sistema se detendrán las sirenas en caso de disparo de una alarma. Cuando se detiene una sirena no se interrumpe la transmisión de la alarma a la empresa de recepción de alarmas (ARC, del inglés alarma receiving company). -
Página 14: Código De Coerción
OPERACIONES BÁSICAS Código de coerción Si se ve forzado a desconectar el sistema de seguridad bajo coerción, marque el código de coerción en el teclado. El código de coerción es su código de acceso, pero se suma 1 al último dígito, por ejemplo 1234 será 1235 y 6789 será 6780. El sistema se desactivará... -
Página 15: Código Incorrecto O Tarjeta Tag No Válidos
OPERACIONES BÁSICAS Para reiniciar el sistema con la llave electrónica del TCC 1. En la llave electrónica, pulse el botón de desactivación Las tres luces parpadearán lentamente. El sistema no se reinicia al objeto de evitar pitidos que pudieran llamar la atención del intruso. 2. -
Página 16: Operaciones Avanzadas
OPERACIONES AVANZADAS Asignar códigos y tarjetas TAG Si se asigna un código o tarjeta TAG únicos a cada usuario, se puede registrar la fecha y hora en la que cada usuario utiliza el sistema de alarma. Nota: es preciso utilizar una tarjeta TAG para modificar los códigos y tarjetas TAG de otros usuarios y para autorizar a la empresa de alarmas el acceso al sistema para su mantenimiento. -
Página 17: Control Remoto De Dispositivos
OPERACIONES AVANZADAS Control remoto de dispositivos Esta función le permite controlar los dispositivos remotos (smart plugs). Para controlar un dispositivo remoto con la llave electrónica del TCC: Si el instalador lo ha configurado, se pueden controlar hasta 4 dispositivos en la vivienda, el valor predeterminado es 2. -
Página 18: Cambiar Las Baterías
OPERACIONES AVANZADAS Cambiar las baterías Las baterías de todos los dispositivos inalámbricos del sistema de alarma, salvo la batería del panel, deben cambiarse de forma regular. Precaución: a excepción del teclado del GKP y de la llave electrónica del TCC, únicamente los instaladores certificados deberían cambiar las baterías. -
Página 19: Mantenimiento Y Recomendaciones
Mantenimiento y recomendaciones • Compruebe el sistema (una vez al mes según las especificaciones del operador). • Evite los golpes a todos los componentes y especialmente intente que no se le caigan las llaves electrónicas. • No sumerja los componentes en agua. •... - Página 20 800-22730-AB 02/2017 © 2017 Honeywell International Inc.
