7 Opción wifi
Con la Opción wifi se puede acceder a distancia al Salt Relax POWER. Para poder aprovechar esta opción, tiene que haber disponible una red wifi
que esté conectada a Internet. El acceso a distancia se lleva a cabo a través del portal web

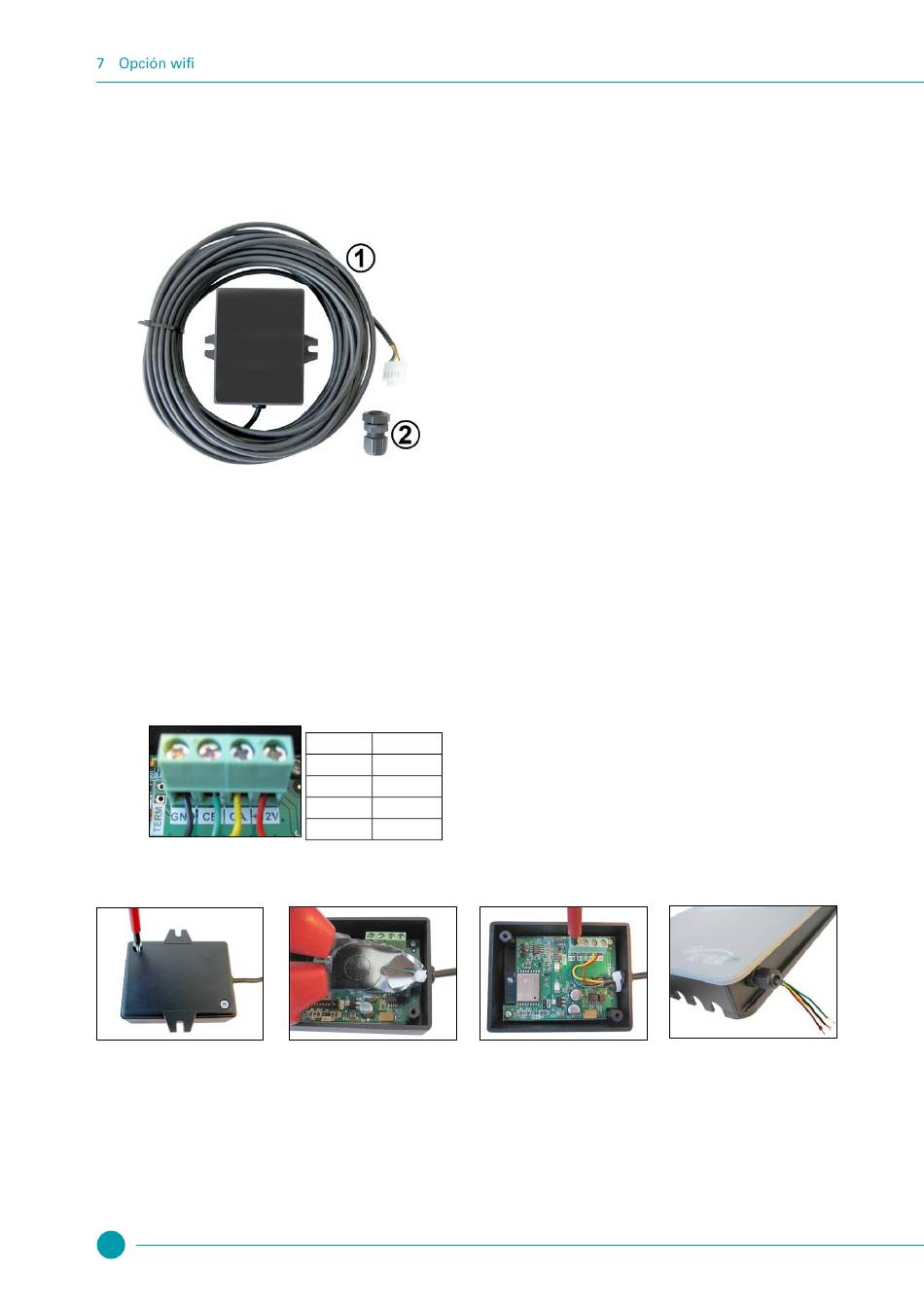

7.1 Opción wifi: contenido del paquete
7.2 Instalar el módulo wifi

Desconecte Salt Relax POWER de la red eléctrica y abra la tapa (ver «Desmontar la cubierta frontal»).

Coloque una boquilla para el paso de cables en el lado derecho de la cubierta (ver «Montar una boquilla para el paso de cables»)

Abrir los tornillos de la cubierta 2 en la parte posterior de los módulos WIFI (Figura 1)

Separe la abrazadera de cables con cuidado (Figura 2)

Abra los 4 tornillos de las abrazaderas de cable (Figura 3)

Introduzca por la boquilla el extremo del cable suministrado con los cuatro hilos por separado de modo que la clavija quede posicionada
dentro de la cubierta. (Figura 4)

Inserte la clavija en el lugar que le corresponde y cierre la cubierta. Preste atención a que no sobre demasiado cable y que tampoco
quede demasiado tensado.

Introduzca con cuidado el cable a través del orificio para pasar el cable y conecte cada hilo por separado en los bornes atornillables
correspondientes, como se describe. Asegúrese de conectar cada hilo en el lugar que le corresponde y de que queden bien apretados
(De izquierda a derecha – GND: Negro, CB: verde, CA: amarillo, +12V: Rojo)

Coloque el cable dentro de la carcasa tal como se indica en la imagen y fíjelo con las sujeciones.

Cierre cuidadosamente la carcasa del módulo wifi.
Bild 1
7.3 Situar y fijar el módulo wifi
Busque un lugar seco y protegido del polvo para colocar el módulo wifi. Asegúrese de que el lugar elegido tenga buena cobertura.
En caso necesario, antes de situar y fijar el módulo wifi, realice la configuración para el acceso a distancia tal como se indica en «Red». Si no se
consiguiese establecer una buena conexión entre el módulo wifi y la red, puede intentar mejorarla con los repetidores wifi de venta en el mercado.
Cuando haya encontrado el lugar adecuado, fije el módulo wifi a la pared.
Una vez instalado el módulo wifi, ya puede realizar las configuraciones en el menú «Red» del Salt Relax POWER.
34
1 Módulo wifi con Cable
2 Prensaestopas
Bloque Color
GND Negro
CB Verde
CA Amarillo
+12V Rojo
Bild 2
www.naturally-salt-poolaccess.es.
Bild 3 Bild 4
