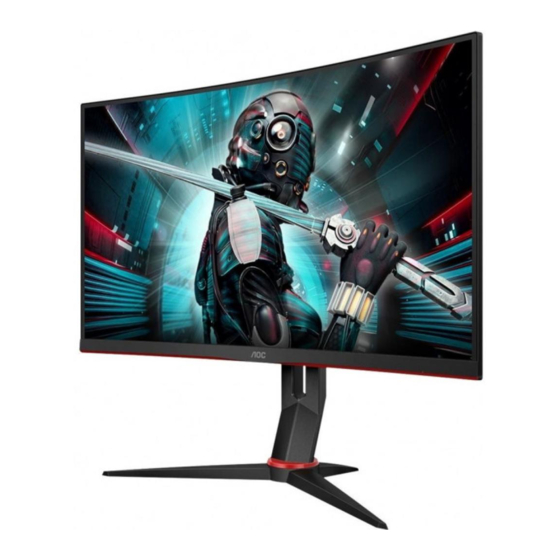

Manual del usuario del monitor LCD
CQ27G2U/C27G2ZU
Retroiluminación de LED
www.aoc.com
1
©2019 AOC. Reservados todos los derechos.

Publicidad

Tabla de contenido
loading

Resumen de contenidos para AOC CQ27G2U

  • Página 1 Manual del usuario del monitor LCD CQ27G2U/C27G2ZU Retroiluminación de LED www.aoc.com ©2019 AOC. Reservados todos los derechos.
  • Página 2: Tabla De Contenido

    Seguridad ..................................... 1 Convenciones nacionales ............................1 Alimentación ................................2 Instalación ................................. 3 Limpieza ..................................4 Otros ..................................5 Configuración ..................................6 Contenido de la caja ..............................6 Colocar el pedestal y la base ............................ 7 Ajuste de ángulo de visualización ..........................8 Cómo conectar el monitor ............................
  • Página 3: Seguridad

    Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, avisos y advertencias A través de esta guía, los bloques de texto podrían estar acompañados de un icono y estar impresos en negrita o en cursiva.
  • Página 4: Alimentación

    Alimentación El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañía eléctrica local. El monitor está equipado con un enchufe de tres polos, un enchufe con un tercer polo (toma de tierra). Como medida de seguridad, este enchufe se ajustará...
  • Página 5: Instalación

    Instalación No coloque el monitor sobre un carrito, base, trípode, soporte o mesa inestable. Si el monitor se cae, podría provocar lesiones a las personas y el producto podría sufrir daños graves. Use sólo el carrito, base, trípode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto.
  • Página 6: Limpieza

    Limpieza Limpie la caja del televisor con un paño. Para eliminar las manchas, puede utilizar un detergente suave en lugar de un detergente fuerte, ya que este cauterizará la carcasa del producto. Al realizar la limpieza, asegúrese de que no caiga detergente dentro de la unidad. El paño de limpieza no debe ser demasiado áspero ya que arañaría la superficie la pantalla.
  • Página 7: Otros

    Otros Si el producto emite un olor, sonido o humo extraño, desconecte el cable de alimentación INMEDIATAMENTE y póngase en contacto con un centro de servicio. Asegúrese de que las aberturas de ventilación no están bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento.
  • Página 8: Configuración

    Cable VGA Cable USB Cable AUDIO No todos los cables de señal (HDMI, DP, VGA, USB, AUDIO) se proporcionarán para todos los países y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmación.
  • Página 9: Colocar El Pedestal Y La Base

    Colocar el pedestal y la base Instale o extraiga la base siguiendo estos pasos. Instalación: Extracción:...
  • Página 10: Ajuste De Ángulo De Visualización

    Ajuste de ángulo de visualización Para obtener una visión óptima es recomendable mirar directamente a la pantalla completa y a continuación ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. Usted puede ajustar el ángulo del monitor como se muestra abajo: NOTA: No toque la pantalla LCD cuando cambie el ángulo.
  • Página 11: Cómo Conectar El Monitor

    Cómo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: 1. HDMI-2 2. HDMI-1 3. DP 4. Auriculares 5. Alimentación 6. USB-PC ascendente 7. USB 3.2 Gen 1 8. USB3.2Gen1+Carga rápida 9. USB 3.2 Gen 1 10.
  • Página 12: Función De Adaptive (Disponible Para Algunos Modelos)

    Función de Adaptive (Disponible para algunos modelos) 1. La función de Adaptive está disponible con DP/HDMI. 2. Tarjeta gráfica compatible: A continuación se muestra la lista recomendada, que también puede comprobar visitando www.AMD.com • Radeon™ RX Vega serie • Radeon™ RX 500 serie •...
  • Página 13: Ajuste

    Ajuste Botones de acceso directo < > Fuente/Salir Modo Juego/< Pto. marcación/> Menú / Entrar Alimentación Fuente/Salir Cuando el menú OSD está cerrado, presione el botón para habilitar la función del mismo nombre. Cuando el menudo OSD esté cerrado, presione de forma continua durante 2 segundos para realizar la configuración automática (solamente para los modelos con D-Sub).
  • Página 14: Osd Setting (Configuración Osd)

    OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Effect Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit...
  • Página 15: Luminance (Luminosidad)

    Luminance (Luminosidad) Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Effect Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast...
  • Página 16: Color Setup (Configuración De Color)

    Color Setup (Configuración de color) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Color Temp. Warm DCB Mode Green DCB Demo Blue Recuperar la temperatura de color cálida de la Warm (Cálido) memoria EEPROM. Recuperar la temperatura de color normal de la Normal memoria EEPROM.
  • Página 17: Picture Boost (Ref. De Imagen)

    Picture Boost (Ref. de Imagen) Picture Boost OSD Setup Extra Exit Luminance Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Activar o Deshabilitar o habilitar el encuadre brillante (Enc. brillante) Desactivar Frame Size 14-100 Ajustar el tamaño del encuadre (Tamaño enc.)
  • Página 18: Osd Setup (Config. Osd)

    Volume (Volumen) 0-100 Ajuste del volumen Carga USB Activado/ Activación y desactivación de la carga USB. (CQ27G2U) Desactivado Notas: Si el contenido de vídeo DP admite DP1.2, seleccione DP1.2 para la opción Capacidad DP; de lo contrario, seleccione DP1.1.
  • Página 19: Game Setting (Configuración Del Juego)

    Game Setting (Configuración del juego) Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Mode Adaptive Sync Game Color Shadow Control LowBlue Mode Frame Counter Low Input Lag Overdrive Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Mode FreeSync...
  • Página 20 Para reproducir juegos de disparos en primera persona (FPS, First Person Shooters). Mejora los detalles de nivel de negro de temas oscuros. Para reproducir juegos de estrategia en tiempo real (RTS, Real Time Strategy). Mejora la calidad de la imagen. Para reproducir juegos de carreras.
  • Página 21: Extra

    Extra Game Setting Extra Exit Luminance Picture Boost OSD Setup Color Setup Input Select Auto Image Ratio Wide Resolution : 1920(H)X1080(V) Auto Config. DDC/CI H. Frequency : 67KHz Off Timer Reset V. Frequency : 60Hz 1. Presione el botón MENÚ para mostrar el menú. 2.
  • Página 22: Exit (Salir)

    Exit (Salir) Luminance Picture Boost OSD Setup Color Setup Game Setting Extra Exit Exit (Salir) Salir del menú OSD...
  • Página 23: Indicador Led

    Indicador LED Estado Color del indicador LED Modo Potencia completa Blanco Modo Activo-desactivo Naranja...
  • Página 24: Solucionar Problemas

    Ajuste la resolución y frecuencia máximas que el monitor pueda gestionar. Asegúrese de que los controladores del monitor AOC están instalados. Ajuste los controles de contraste y brillo. La imagen está borrosa Realice un ajuste automático.
  • Página 25: Especificaciones

    Especificaciones Especificaciones generales Nombre del modelo CQ27G2U Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 68.5 cm Panel Tamaño de punto 0.2331mm (H) x 0.2331mm (V) Sinc. separada H/V TTL Pantalla a color 16,7 millones de colores...
  • Página 26 Nombre del modelo C27G2ZU Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 68.6 cm Panel Tamaño de punto 0.3114mm (H) x 0.3114mm (V) Sinc. separada H/V TTL Pantalla a color 16,7 millones de colores 30k-230kHz(HDMI) Velocidad de barrido horizontal 230k-230kHz(DP)
  • Página 27: Modos De Visualización Preconfigurados

    Modos de visualización preconfigurados CQ27G2U FRECUENCIA FRECUENCIA VERTICAL ESTÁNDAR RESOLUCIÓN HORIZONTAL (KHz) (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 50.313 99.826 640x480@120Hz 60.938 119.72 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 SVGA 800x600@75Hz 46.875 800x600@100Hz 62.76...
  • Página 28 C27G2ZU FRECUENCIA FRECUENCIA VERTICAL ESTÁNDAR RESOLUCIÓN HORIZONTAL (KHz) (Hz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 51.08 99.769 640x480@120Hz 61.91 119.518 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz 31.25 SVGA 800x600@56Hz 35.156 56.25 SVGA 800x600@60Hz...
  • Página 29: Asignaciones De Contactos

    Asignaciones de contactos Nº de Nº de Nº de Nombre de la señal Nombre de la señal Nombre de la señal contacto contacto contacto Datos TMDS 2+ Datos 0- TMDS Tierra DDC/CEC Protección Datos 2 TMDS Reloj TMDS + Alimentación de +5 V Detección de conexión en Datos 2- TMDS Protección reloj TMDS...
  • Página 30: Conectar Y Listo

    Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización.

Este manual también es adecuado para:

C27g2zu
