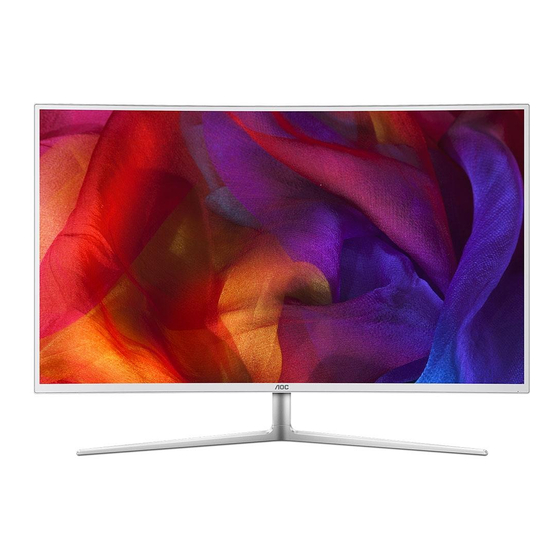

- Página 1 Manual del usuario del monitor LCD C4008VH8 Retroiluminación de LED www.aoc.com ©2016 AOC. Reservados todos los derechos.
-
Página 2: Tabla De Contenido
Seguridad ................................. 4 Convenciones nacionales ..........................4 Alimentación ..............................5 Instalación ................................6 Limpieza ................................7 Otros .................................. 8 Configuración ................................9 Contenido de la caja ............................9 Colocar la base ..............................10 Instalación en pared ............................11 Ajuste de ángulo de visualización ........................12 Conectar el monitor............................ - Página 3 Declaración de garantía para Europa ......................55 Declaración de garantía para Oriente Medio y África (MEA, Middle East and Africa) ........57 AOC International (Europe) B.V........................59 Declaración de garantía para América del Norte y América del Sur (sin incluir Brasil) ......60...
-
Página 4: Seguridad
Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, avisos y advertencias En esta guía, los bloques de texto pueden aparecer acompañados por un icono e impresos en negrita o en cursiva. Estos bloques son notas, precauciones y advertencias y se utilizan de la siguiente manera: NOTA: Una NOTA aporta información importante que le ayuda a utilizar mejor su equipo. -
Página 5: Alimentación
Alimentación El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañía eléctrica local. El monitor está equipado con un enchufe de tres polos, un enchufe con un tercer polo (toma de tierra). Como medida de seguridad, este enchufe se ajustará... -
Página 6: Instalación
Instalación No coloque el monitor sobre un carrito, base, trípode, soporte o mesa inestable. Si el monitor se cae, podría provocar lesiones a las personas y el producto podría sufrir daños graves. Use sólo el carrito, base, trípode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto. Siga las instrucciones del fabricante cuando instale el producto y use los accesorios de montaje recomendados por dicho fabricante. -
Página 7: Limpieza
Limpieza Limpie la caja del televisor con un paño. Para eliminar las manchas, puede utilizar un detergente suave en lugar de un detergente fuerte, ya que este cauterizará la carcasa del producto. Al realizar la limpieza, asegúrese de que no caiga detergente dentro de la unidad. El paño de limpieza no debe ser demasiado áspero ya que arañaría la superficie la pantalla. -
Página 8: Otros
Otros Si el producto emite un olor, sonido o humo extraño, desconecte el cable de alimentación INMEDIATAMENTE y póngase en contacto con un centro de servicio. Asegúrese de que las aberturas de ventilación no están bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento. -
Página 9: Configuración
Cable de alimentación Cable analógico Audio HDMI No todos los cables de señal (Audio, analógico, DVI, HDMI) se proporcionarán para todos los países y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmación. -
Página 10: Colocar La Base
Colocar la base Instale o extraiga la base siguiendo estos pasos. Coloque el monitor en una superficie suave y plana para evitar que se ha arañe. Instalación: Quitar: –... -
Página 11: Instalación En Pared
Vuelva a conectar los cables. Consulte el manual del usuario que acompaña al brazo de montaje en pared opcional para obtener instrucciones sobre cómo acoplarlo a la pared. Nota: los orificios para los tornillos de montaje VESA no están disponibles para todos los modelos. Consulte al distribuidor o al departamento oficial de AOC para confirmarlo. -
Página 12: Ajuste De Ángulo De Visualización
Ajuste de ángulo de visualización Para obtener una visión óptima es recomendable mirar directamente a la pantalla completa y, a continuación, ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. Puede ajustar el ángulo del monitor de -6,5°... -
Página 13: Conectar El Monitor
Conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: Alimentación HDMI X2 D-SUB ENTRADA DE AUDIO Salida de auriculares Para proteger el equipo, apague siempre su PC y el monitor LCD antes de realizar las conexiones. Conexión del cable de alimentación al puerto CA situado en la parte posterior del monitor. -
Página 14: Ajuste
Ajuste Establecer la resolución óptima Windows 10 Para Windows 10: • Haga clic con el botón derecho en INICIO. • Haga clic en "CONTROL PANEL (PANEL DE CONTROL)". • Haga clic en "DISPLAY (PANTALLA)". - Página 15 • Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". • Establezca la resolución mediante la SLIDE-BAR (BARRA DESLIZANTE) en la resolución preestablecida óptima.
-
Página 16: Windows 8
Windows 8 Para Windows 8: • Haga clic con el botón secundario y elija All apps (Todas las aplicaciones) en la parte inferior derecha de la pantalla. • Establezca la opción "View by (Ver por)" en "Category (Categoría)". • Haga clic en "Appearance and Personalization (Apariencia y personalización)". - Página 17 • Haga clic en "DISPLAY (PANTALLA)". • Establezca la resolución mediante la SLIDE-BAR (BARRA DESLIZANTE) en la resolución preestablecida Óptima.
-
Página 18: Windows 7
Windows 7 Para Windows 7: • Haga clic en START (INICIO). • Haga clic en "CONTROL PANEL (PANEL DE CONTROL)". • Haga clic en "Appearance (Apariencia)". • Haga clic en "DISPLAY (PANTALLA)". • Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". - Página 19 • Establezca la resolución mediante la SLIDE-BAR (BARRA DESLIZANTE) en la resolución preestablecida Óptima.
-
Página 20: Botones De Acceso Directo
Botones de acceso directo Alimentación/MENÚ/Entrar Fuente/Automático/Salir/Arriba Volumen/Derecha Modo ECO/DCR/Abajo Visión nítida/Izquierda Alimentación/MENÚ/Entrar Cuando el monitor se encuentre en el modo de apagado, presione el botón Alimentación para encenderlo. Cuando el monitor se encuentre en el modo de encendido, presione este botón para mostrar el menú OSD o confirmar la selección. - Página 21 Visión nítida Si el menú OSD no está activo, presione el botón “Izquierda” para activar la función Clear Vision (Visión nítida). Utilice los botones “Izquierda” o “Derecha” para seleccionar entre las opciones disponibles: Poca, Media, Mucha o Desactivada. El valor predeterminado es “off (Desactivada)”. Presione sin soltar el botón “Izquierda”durante 5 segundos para activar la demostración de Visión nítida.
-
Página 22: Osd Setting (Configuración Osd)
OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. Presione el botón MENÚ para activar la ventana OSD. Presione Izquierda o Derecha para recorrer las funciones. Cuando la función deseada esté resaltada, presione el botón MENU (MENÚ) para activarla. Si hay un submenú, presione Izquierda o Derecha para recorrer las funciones del mismo. -
Página 23: Luminance (Luminancia)
Luminance (Luminancia) MENÚ 1 Presione (Menú) para mostrar el menú. MENÚ 2 Presione Izquierda o Derecha para seleccionar (Luminancia), y presione para entrar. 3 Presione Izquierda o Derecha para seleccionar el submenú. 4 Presione Izquierda o Derecha para realizar el ajuste. AUTO 5 Presione para salir... -
Página 24: Image Setup (Configur. Imagen)
Image Setup (Configur. imagen) MENU (MENÚ) 1 Presione (Menú) para mostrar el menú. MENÚ 2 Presione Izquierda o Derecha para seleccionar (Configuración de imagen), y presione para entrar. 3 Presione Izquierda o Derecha para seleccionar el submenú. 4 Presione Izquierda o Derecha para realizar el ajuste. AUTO 5 Presione para salir... -
Página 25: Color Setup (Configuración De Color)
Color Setup (Configuración de color) MENU (MENÚ) 1 Presione (Menú) para mostrar el menú. MENÚ 2 Presione Izquierda o Derecha para seleccionar (Configuración de color), y presione para entrar. 3 Presione Izquierda o Derecha para seleccionar el submenú. 4 Presione Izquierda o Derecha para realizar el ajuste. AUTO 5 Presione para salir... -
Página 26: Picture Boost (Realce De La Imagen)
Picture Boost (Realce de la imagen) MENU (MENÚ) 1 Presione (Menú) para mostrar el menú. MENÚ 2 Presione Izquierda o Derecha para seleccionar (Realce de imagen). Presione para entrar. 3 Presione Izquierda o Derecha para seleccionar el submenú. 4 Presione Izquierda o Derecha para realizar el ajuste. AUTO 5 Presione para salir... -
Página 27: Osd Setup (Configurar Osd)
OSD Setup (Configurar OSD) MENU (MENÚ) 1 Presione (Menú) para mostrar el menú. MENÚ 2 Presione Izquierda o Derecha para seleccionar (Configuración OSD). Presione para entrar. 3 Presione Izquierda o Derecha para seleccionar el submenú. 4 Presione Izquierda o Derecha para realizar el ajuste. AUTO 5 Presione para salir... -
Página 28: Extra
Extra MENU (MENÚ) 1 Presione (Menú) para mostrar el menú. MENÚ 2 Presione Izquierda o Derecha para seleccionar (Extra). Presione para entrar. 3 Presione Izquierda o Derecha para seleccionar el submenú. 4 Presione Izquierda o Derecha para realizar el ajuste. AUTO 5 Presione para salir... -
Página 29: Exit (Salir)
Exit (Salir) MENÚ 1 Presione (Menú) para mostrar el menú. MENÚ 2 Presione Izquierda o Derecha para seleccionar (Salir). Presione para entrar. AUTO 3 Presione para salir Indicador LED Estado Color del indicador LED Modo Potencia completa Blanco Ahorro de energía Amarillo... -
Página 30: Controlador
Controlador Controlador del monitor Windows 10 • Inicia Windows® 10 • Haga clic con el botón derecho en INICIO. • Haga clic en "Control Panel (Panel de control)". • Haga clic en el icono "Display (Pantalla)". - Página 31 • Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". • Haga clic en el botón "Advanced Settings (Configuración avanzada)".
- Página 32 • Haga clic en la ficha "Monitor" y, a continuación, en el botón "Properties (Propiedades)" • Haga clic en la ficha "Driver (Controlador)". • Abra la ventana "Update Driver Software-Generic PnP Monitor (Actualizar software de controlador: Monitor PnP genérico)" haciendo clic en "Update Driver... (Actualizar controlador...) “y, a continuación, en el botón "Browse my computer for driver software (Buscar software de controlador en el equipo)".
- Página 33 • Seleccione "Let me pick from a list of device drivers on my computer (Elegir en una lista de controladores de dispositivo en el equipo)". • Haga clic en el botón "Have Disk (Usar disco)". Haga clic en el botón "Browse (Examinar)" y desplácese al siguiente directorio: X:\Driver\nombre de módulo (donde X es el indicador de la letra de unidad para la unidad de CD-ROM).
-
Página 34: Windows 8
Windows 8 • Inicia Windows® 8 • Haga clic con el botón secundario y elija All apps (Todas las aplicaciones) en la parte inferior derecha de la pantalla. • Haga clic en el icono "Control Panel (Panel de control)". • Establezca la opción "View by (Ver por)"... - Página 35 • Haga clic en el icono "Display (Pantalla)". • Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". • Haga clic en el botón "Advanced Settings (Configuración avanzada)".
- Página 36 • Haga clic en la ficha "Monitor" y, a continuación, en el botón "Properties (Propiedades)". • Haga clic en la ficha "Driver (Controlador)". • Abra la ventana "Update Driver Software-Generic PnP Monitor (Actualizar software de controlador: Monitor PnP genérico)" haciendo clic en "Update Driver… (Actualizar controlador...)" y, a continuación, haga clic en el botón "Browse my computer for driver software (Buscar software de controlador en el equipo)".
- Página 37 • Seleccione "Let me pick from a list of device drivers on my computer (Elegir en una lista de controladores de dispositivo en el equipo)". • Haga clic en el botón "Have Disk (Usar disco)". Haga clic en el botón "Browse (Examinar)" y desplácese al siguiente directorio: X:\Driver\nombre de módulo (donde X es el indicador de la letra de unidad para la unidad de CD-ROM).
-
Página 38: Windows 7
Windows 7 • Inicia Windows® 7 • Haga clic en el botón "Start (Inicio)" y, a continuación, en "Control Panel (Panel de control)". • Haga clic en el icono "Display (Pantalla)". • Haga clic en el botón "Change display settings (Cambiar la configuración de pantalla)". - Página 39 • Haga clic en el botón "Advanced Settings (Configuración avanzada)". • Haga clic en la ficha "Monitor" y, a continuación, en el botón "Properties (Propiedades)" • Haga clic en la ficha "Driver (Controlador)".
- Página 40 • Abra la ventana "Update Driver Software-Generic PnP Monitor (Actualizar software de controlador: Monitor PnP genérico)" haciendo clic en “Update Driver... (Actualizar controlador...) " y, a continuación, en el botón "Browse my computer for driver software (Buscar software de controlador en el equipo)". •...
- Página 41 • Seleccione el archivo "xxx.inf" y haga clic en el botón "Open (Abrir)". Haga clic en el botón "OK (Aceptar)". • Seleccione el modelo de monitor y haga clic en el botón "Next (Siguiente)". Los archivos se copiarán desde el CD a la unidad de disco duro. •...
-
Página 42: I-Menu
Bienvenido a la aplicación de software "i-Menu" de AOC. i-Menu facilita los ajustes de la configuración de la pantalla del monitor utilizando menús en pantalla en lugar del botón OSD del propio monitor. Para completar la instalación, siga la guía de instalación. -
Página 43: E-Saver
¡Gracias por utilizar el software de administración de energía e-Saver de AOC! El software e-Saver de AOC cuenta con funciones de apagado para los monitores, permite que un monitor se apague en el momento indicado sea cual sea el estado en el que se encuentre su PC (On (encendido), Off (apagado), Sleep (suspensión) o Screen Saver (protector de... -
Página 44: Screen
Screen+ Bienvenido a la aplicación de software "Screen+" de AOC. La aplicación de software Screen+ es una herramienta que permite dividir la pantalla del escritorio en diferentes paneles, cada uno de los cuales muestra una ventana diferente. Solamente tiene que arrastrar la ventana al panel correspondiente cuando desee acceder a él. Admite varias visualizaciones en monitor para facilitarle su tarea. -
Página 45: Solucionar Problemas
Ajuste la resolución y frecuencia máximas que el monitor pueda gestionar. Asegúrese de que los controladores del monitor AOC están instalados. Ajuste los controles de contraste y brillo. La imagen está borrosa y Realice un ajuste automático. - Página 46 El interruptor de encendido del equipo debe estar en la posición de encendido (ON). La tarjeta de vídeo del equipo debe estar completamente encajada en el zócalo. Asegúrese de que el cable de vídeo del monitor está correctamente El monitor está bloqueado en conectado al equipo.
-
Página 47: Especificaciones
Especificaciones Especificaciones generales Nombre del modelo C4008VH8 Sistema de control LCD TFT a color Tamaño visible de la imagen 101,6 cm diagonal Tamaño de punto 0,461 (H) mm x 0,461 (V) mm Panel Vídeo Interfaz analógica R, G, B e interfaz digital Sinc. -
Página 48: Modos De Visualización Preconfigurados
Modos de visualización preconfigurados Frecuencia horizontal Frecuencia vertical Standard (Estándar) Resolución (kHz) (Hz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 DOS MODE 720x400@70Hz 31,469 70,087 SVGA 800x600@56Hz 35,156 56,25 SVGA 800x600@60Hz 37,879 60,317 SVGA 800x600@72Hz 48,077 72,188 SVGA 800x600@75Hz 46,875... -
Página 49: Asignaciones De Contactos
Asignaciones de contactos Cable de señal de pantalla en color de 15 contactos Nº de Nº de Nombre de la señal Nombre de la señal contacto contacto Vídeo rojo Vídeo verde Tierra Vídeo azul S.C. S.C. Datos de serie DDC Detectar cable Sinc. - Página 50 Cable de señal de pantalla en color de 24 contactos Nº de Nº de Nombre de la señal Nombre de la señal contacto contacto Datos TMDS 2－ Datos TMDS 3＋ Datos TMDS 2＋ Alimentación de +5 V Blindaje de datos TMDS 2/4 Tierra (para +5 V) Datos TMDS 4－...
-
Página 51: Conectar Y Listo
Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización. -
Página 52: Regulaciones
Regulaciones Aviso de la Comisión Federal de Comunicaciones (FCC) Declaración sobre interferencia de radiofrecuencias para la Clase B, ADVERTENCIA: (PARA MODELOS CERTIFICADOS POR LA FCC) NOTA: Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de la Clase B, en conformidad con la Parte 15 de las Regulaciones de la FCC. -
Página 53: Declaración De Desecho De Equipos Eléctricos Y Electrónicos (Weee)
Número de asistencia técnica: 080-6788-6788 / 080-3323-1313 (lunes a sábado, 10:00 a 18:00) Centro de recopilación de residuos electrónicos centralizado Dirección: TPV Technology India Private Limited, 59, Maheswari Nagar, 1st Main Road, Mahadevapura Post, Whitefield Road, Bangalore, Karnataka, PIN: 560048, Teléfono: 080-3023-1000 Correo electrónico: serviceindia@aoc.com... -
Página 54: Epa Energy Star
Si no dispone de un centro de reciclaje local, AOC reciclará el material de embalaje por usted, incluido el relleno y la caja de cartón. La solución de la pantalla de AOC solo reciclará el embalaje del monitor de AOC. -
Página 55: Servicio
Centro certificado o Centro de servicio autorizado de AOC cumpliendo las siguientes condiciones: Asegúrese de que el monitor LCD se empaqueta en una caja de cartón adecuada (AOC prefiere la caja •... - Página 56 Todos los monitores LCD de AOC se han fabricado cumpliendo los estándares de la directiva de píxeles de Clase 1 ISO 9241-307. Si la garantía ha expirado, podrá seguir disponiendo de todas las opciones de servicio, pero usted asumirá los costes de dicho servicio, incluidas piezas, mano de obra, transporte (si lo hubiera), así...
-
Página 57: Declaración De Garantía Para Oriente Medio Y África (Mea, Middle East And Africa)
Si el producto da muestras de estar defectuoso, póngase en contacto con su proveedor autorizado por AOC o consulte la sección de servicio y soporte técnico del sitio Web de AOC para obtener instrucciones sobre la garantía. - Página 58 Esta garantía limitada no cubre nada del firmware o hardware del producto que usted o un tercero haya modificado o alterado; usted es el único responsable de cualquier modificación o alteración. Todos los monitores LCD de AOC se han fabricado cumpliendo los estándares de la directiva de píxeles de Clase 1 ISO 9241-307.
-
Página 59: Aoc International (Europe) B.V
TFT utilizados en monitores de panel plano algunas veces son inevitables. Ningún fabricante puede garantizar que todos los paneles van a estar libres de defectos de píxeles, pero AOC garantiza que cualquier monitor con un número inaceptable de defectos se reparará o reemplazará durante el período de garantía. Esta política de píxeles explica los diferentes tipos de defectos de píxeles y define los niveles de defectos aceptables para cada tipo. -
Página 60: Declaración De Garantía Para América Del Norte Y América Del Sur (Sin Incluir Brasil)
Cliente de EPI, el Departamento de Autorización de Devolución de Materiales (RMA) en la línea gratuita (888) 662-9888. O bien, puede solicitar un número RMA en línea en: www.aoc.com/na-warranty. * Esta garantía limitada no cubre cualquier pérdida o daño que ocurra como consecuencia de: El envío, instalación o mantenimiento inadecuados... - Página 61 CHILE: http://cl.aoc.com/support/find_service_center COLOMBIA: http://co.aoc.com/support/find_service_center COSTA RICA: http://cr.aoc.com/support/find_service_center REPÚBLICA DOMINICANA: http://do.aoc.com/support/find_service_center ECUADOR: http://ec.aoc.com/support/find_service_center EL SALVADOR: http://sv.aoc.com/support/find_service_center GUATEMALA: http://gt.aoc.com/support/find_service_center HONDURAS: http://hn.aoc.com/support/find_service_center NICARAGUA: http://ni.aoc.com/support/find_service_center PANAMA: http://pa.aoc.com/support/find_service_center PARAGUAY: http://py.aoc.com/support/find_service_center PERÚ: http://pe.aoc.com/support/find_service_center URUGUAY: http://pe.aoc.com/support/find_service_center VENEZUELA: http://ve.aoc.com/support/find_service_center SI EL PAÍS NO ESTÁ EN LA LISTA: http://latin.aoc.com/support/find_service_center...
-
Página 62: Programa Ease
AOC *AOC necesitará un número de tarjeta de crédito si desea que se le envíe un nuevo monitor AOC por adelantado a su ubicación, antes de que la unidad defectuosa llegue al centro de servicio de AOC. Si no desea proporcionar una tarjeta de crédito, AOC solamente enviará...
