Su sierra ingleteadora ha sido diseñada y fabricada de conformidad con las estrictas normas para brindar fiabilidad, facilidad de
uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA:
antes de usar este producto.
Le agradecemos su compra.
GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS
MANUAL DEL OPERADOR

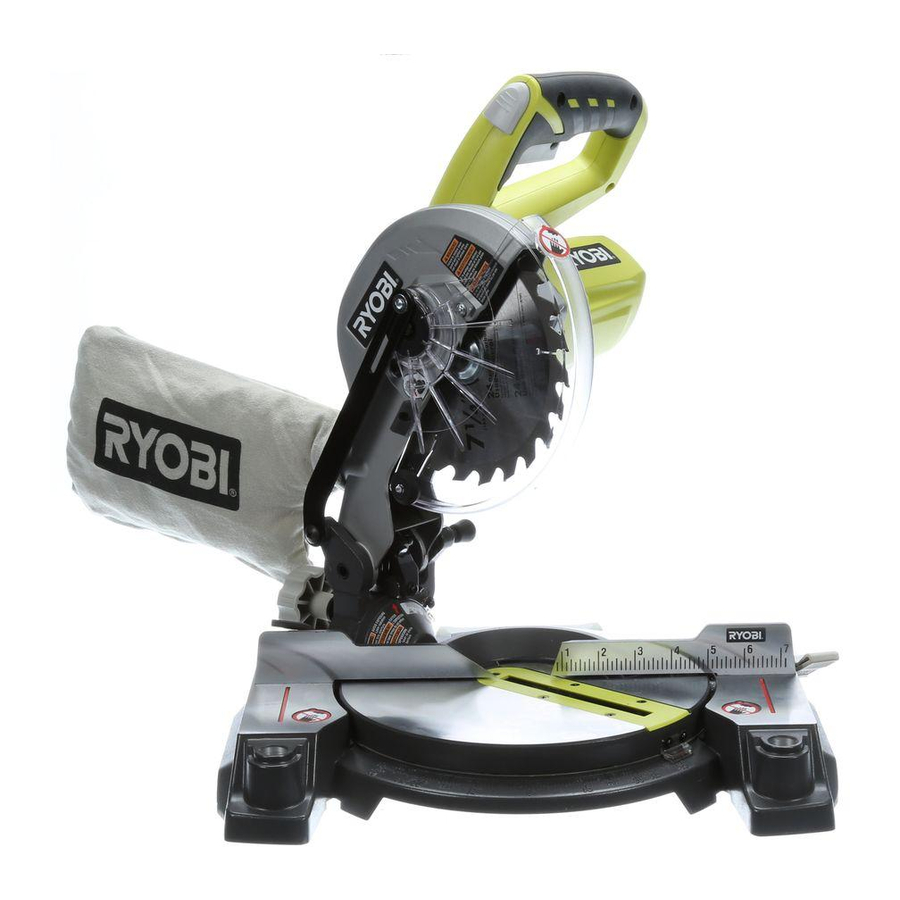

Sierra ingleteadora combinada
de 7-1/4 pulg., de 18 V
P551
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador
NO VIENEN INCLUIDOS LAS
bATERíAS y EL CARGADOR
Publicidad
Tabla de contenido
Manuales relacionados para Ryobi P551
Resumen de contenidos para Ryobi P551
- Página 1 MANUAL DEL OPERADOR Sierra ingleteadora combinada de 7-1/4 pulg., de 18 V P551 NO VIENEN INCLUIDOS LAS bATERíAS y EL CARGADOR Su sierra ingleteadora ha sido diseñada y fabricada de conformidad con las estrictas normas para brindar fiabilidad, facilidad de uso y seguridad para el operador.
-
Página 2: Tabla De Contenido
One World Technologies, Inc., garantiza sus herramientas eléctricas con las siguientes condiciones: POLíTICA DE INTERCAMbIO A LOS 90 DíAS: Durante los primeros 90 días a partir de la fecha de compra, usted puede solicitar servicio al amparo de esta garantía o puede intercambiar cualquier herramienta eléctrica RYOBI que no funcione correctamente ®... -
Página 3: Reglas De Seguridad Generales
REGLAS DE SEGURIDAD GENERALES D É M A N T E N I M I E N TO C O N C U I DA D O A L A S HERRAMIENTAS. Mantenga afiladas y limpias las ADVERTENCIA: herramientas para obtener de las mismas un desempeño Lea y comprenda todas las instrucciones. -
Página 4: Reglas De Seguridad Específicas
REGLAS DE SEGURIDAD GENERALES ANTES DE EFECTUAR UN CORTE VERIFIQUE INDICADO. El empleo de pilas diferentes puede presentar QUE ESTÉN bIEN ASEGURADOS TODOS LOS un riesgo de incendio. DISPOSITIVOS DE AJUSTE. PARA UTILIZAR CON PAQUETES DE bATERíAS DE ... - Página 5 REGLAS DE SEGURIDAD ESPECíFICAS NUNCA UTILICE UN TOPE DE LONGITUD EN EL ¡SIEMPRE PERMANEZCA ALERTA! No permita que su EXTREMO DE DESPERDICIOS SUELTOS DE UNA familiaridad con la máquina (proveniente del uso frecuente PIEZA DE TRAbAJO SUJETA CON PRENSA. NUNCA de la sierra) sea causa de un error de descuido.
-
Página 6: Símbolos
SíMbOLOS Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto. SíMbOLO SEÑAL SIGNIFICADO Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte PELIGRO: o lesiones serias. -
Página 7: Glosario De Términos
GLOSARIO DE TÉRMINOS Trinquetes anticontragolpe (sierras cortar pisos, radiales bloques empujadores (para cepillos de juntas) y de mesa) Son dispositivos empleados para avanzar la pieza de trabajo por Es un dispositivo, el cual, cuando se instala y da mantenimiento el cepillo de juntas durante cualquier operación. Este medio ayuda correctamente, sirve para detener la pieza de trabajo para no al operador a mantener las manos alejadas de la cabeza de corte. -
Página 8: Características
CARACTERíSTICAS ESPECIFICACIONES DEL PRODUCTO Capacidad de corte con inglete a 45°/bisel a 0°: Tamaños máximos Árbol ................5/8 pulg. de la madera ....38 mm x 76 mm (1-1/2 pulg. x 3 pulg.) Diámetro de la hoja .............7-1/4 pulg. Capacidad de corte con inglete a 0°/bisel a 45°: Velocidad en vacío .......... -
Página 9: Características
CARACTERíSTICAS FAMILIARíCESE CON LA SIERRA INGLETEA- pasador de DORA COMbINADA seguridad Vea la figura 1. palanca El uso seguro que este producto requiere la comprensión de de fijación la información impresa en la herramienta y en el manual del de inglete operador así... -
Página 10: Herramientas Necesarias
CARACTERíSTICAS bOTÓN DEL SEGURO DEL HUSILLO gatillo del Vea la figura 3. interruptor El botón del seguro del husillo sirve para asegurar el husillo y impedir el giro de la hoja. Oprima y no suelte el botón del seguro del husillo mientras instala, cambia o desmonta la hoja. GATILLO DEL INTERRUPTOR gatillo del candado... -
Página 11: Lista De Piezas Sueltas
LISTA DE PIEZAS SUELTAS Vienen incluidos los siguientes artículos con la sierra ingleteadora combinada: Saco captapolvo Soporte trasero/mango de acarreo Prensa de trabajo Manual del operador Llave de hoja prensa de trabajo saco captapolVo llaVe de hoja soporte trasero/ mango de acarreo... -
Página 12: Armado
ARMADO DESEMPAQUETADO ADVERTENCIA: Este producto requiere armarse. Retire cuidadosamente la base de la sierra ingleteadora de No encienda la sierra ingleteadora combinada sin revisar la caja, utilizando el mango en forma de “D” y la base de la para ver si hay interferencia entre la hoja y la guía de ingletes. sierra y colóquela sobre una superficie de trabajo a nivel. - Página 13 ARMADO ADVERTENCIA: saco Siempre asegúrese de que la sierra ingleteadora combinada captapolVo orificio de esté firmemente montada en un banco de trabajo o en un escape pedestal aprobado. La inobservancia de esta advertencia puede causar lesiones serias. AGUJEROS DE MONTAJE Vea la figura 8.
- Página 14 ARMADO PRENSA DE TRAbAJO Vea la figura 10. La prensa de trabajo ofrece mayor control al prensar la pieza de trabajo contra la guía. También evita que la pieza de trabajo avance hacia la hoja de la sierra. Esto es muy útil al efectuar cortes a inglete combinados.
- Página 15 ARMADO PARA INSTALAR O REEMPLAZAR LA HOJA Vea las figuras 11 y 12. ADVERTENCIA: La sierra tiene capacidad para hojas hasta de un diámetro de 7-1/4 pulg. Nunca utilice una hoja tan gruesa que la arandela exterior de la hoja no se enganche en las partes planas del husillo.
- Página 16 ARMADO NOTA: En muchas de las ilustraciones de este manual se palanca muestran sólo porciones de la sierra ingleteadora combinada. mesa de de fijación escuadra de guÍa de ingletes Esto es intencional, para poder mostrar claramente lo que de inglete carpintero ingletes queremos decir en las ilustraciones.
- Página 17 ARMADO tornillo(s) de cabeZa hueca tornillo(s) de palanca de cabeZa hueca fijación de guÍa de inglete ingletes lame escuadra de mesa de carpintero ingletes Vista a de la hoja a escuadra con la guÍa guÍa Fig. 17 Fig. 16 ESCUADRADO DE LA HOJA CON LA GUíA Vea las figuras 16 a 19.
- Página 18 ARMADO ESCUADRADO DE LA HOJA CON LA MESA perilla de fijación de bisel DE INGLETES Vea las figuras 20 a 23. Retire de la herramienta el paquete de baterías. Tire del brazo de la sierra completamente hacia abajo y enganche el pasador de seguridad para asegurar el brazo en la posición de traslado.
- Página 19 ARMADO PELIGRO: Radiación láser. Evite todo contacto directo de los ojos con la fuente de luz. ADVERTENCIA: Todo control, ajuste o procedimiento diferente de los especificados aquí, puede causar una exposición peli- grosa a la radiación. ALINEACIÓN DE LA LíNEA DE LA GUíA LÁSER Vea la figura 24.
-
Página 20: Funcionamiento
Este producto acepta los paquetes de baterías Ryobi One+ de Retire de la herramienta el paquete de baterías. iones de litio de 18 V y los paquetes de baterías Ryobi One+ de níquel-cadmio de 18 V. Para ver las instrucciones de carga completas, consulte el manual del operador de los paquetes de baterías y cargadores... -
Página 21: Forma De Cortar Con La Sierra Ingleteadora Combinada
CARACTERíSTICA DE PROTECCIÓN DE LAS corte transVersal bATERíAS Les piles au lithium ion de Ryobi sont conçues de manière à protéger les piles au lithium ion et à maximiser l’autonomie des piles. Si la herramienta se detiene durante el uso, suelte el gatillo para reiniciarla y reanude el funcionamiento. - Página 22 FUNCIONAMIENTO Al cortar tablas o molduras largas, apoye el extremo opuesto del material sobre un soporte de rodillo o con una escala de biseles superficie de trabajo a nivel con la mesa de la sierra. Vea la figura 32. ...
- Página 23 FUNCIONAMIENTO superficie de trabajo a nivel con la mesa de la sierra. Vea la corte en inglete combinado figura 32. Alinee la línea de corte de la pieza de trabajo con el borde de la hoja de la sierra. ...
-
Página 24: Para Apoyar Las Piezas De Trabajo Largas
FUNCIONAMIENTO Gire la mesa de inglete hasta no alinear el indicador con el cero de la escala de ingletes. NOTA: Usted puede localizar con rapidez los ángulos de 0˚, 15˚, 22-1/2˚, 31.62˚ y 45˚ a la izquierda o derecha a medida que gira el brazo de control. - Página 25 FUNCIONAMIENTO CÓMO EFECTUAR CORTES A INGLETE COMbINADOS Como ayuda para realizar los ajustes correctos, se suministra la siguiente tabla de ángulos combinados. Puesto que los cortes combinados son los más difíciles de obtener, deben efectuarse cortes de prueba en material de desecho, así como una gran cantidad de reflexión y planeación, antes de efectuar el corte final.
-
Página 26: Moldura De Corona En Posición
FUNCIONAMIENTO CÓMO CORTAR MOLDURAS DE CORONA Al fijar los ángulos de bisel e inglete de los cortes a inglete combinados, recuerde que los ajustes son interdependientes; Esta sierra ingleteadora combinada realiza una labor si se cambia un ángulo se cambia el otro también. excelente para cortes de molduras de corona. - Página 27 FUNCIONAMIENTO Ajuste del Tipo de corte ángulo de bisel Lado izquierdo, esquina interior 1. Canto superior moldura contra guía 33,85° 2. Mesa ingletes a 31,62° a la der. 3. Guarde extremo izquierdo del corte Lado derecho, esquina interior 1. Canto inferior moldura contra guía 33,85°...
-
Página 28: Ajustes
AJUSTES AJUSTES DE LOS TOPES ADVERTENCIA: Vea la figura 36. Para evitar un arranque accidental que podría causar NOTA: Estos ajustes se realizaron en la fábrica y normalmente lesiones corporales serias, siempre desmonte de la no requieren reajustarse. herramienta el paquete de baterías al montarle piezas Para ajustar: a aquélla. - Página 29 NOTA: La láser debe estar en la orilla izquierda del corte. Una vez que alineado, apretar el tornillo. NOTA: Si le laser n’aligne pas correctement, le sugerimos desbloQuear al Centro de Servicio Authorizado por Ryobi más cercano. PARA AJUSTAR LA PALANCA DE FIJACIÓN asegurar DE INGLETES Vea la figura 38.
-
Página 30: Mantenimiento
MANTENIMIENTO LUbRICACIÓN ADVERTENCIA: Todos los cojinetes de esta herramienta están lubricados con Al dar servicio a la unidad, sólo utilice piezas de repuesto suficiente cantidad de aceite de alta calidad para toda la vida idénticas. El empleo de piezas diferentes puede causar útil de la unidad en condiciones normales de funcionamiento. - Página 31 NOTAS...
-
Página 32: Forma De Pedir Piezas De Repuesto
Al pedir piezas de repuesto siempre proporcione la siguiente información: • NÚMERO DE MODELO • NÚMERO DE SERIE RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited. ONE WORLD TECHNOLOGIES, INC. 1428 Pearman Dairy Road, Anderson, SC 29625 Tel.:1-800-525-2579...
