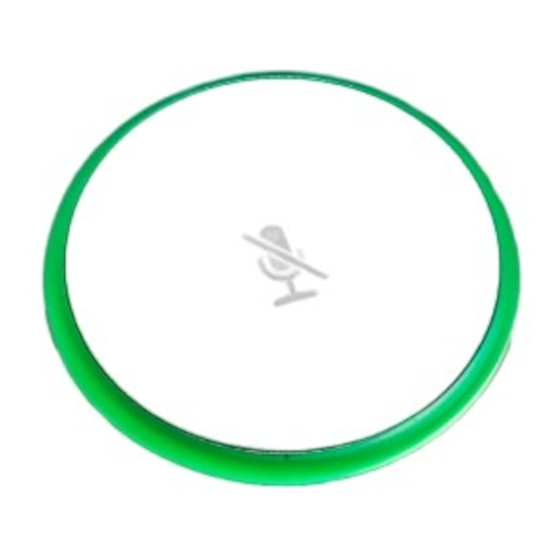

- Página 1 MXA-MUTE Botón de silenciamiento en red Shure MXA Network Mute Button user guide. Learn how to connect 1 or many PoE-powered mute buttons to Shure mics and processors to control muting and unmuting. Version: 1 (2020-F)
-
Página 2: Tabla De Contenido
Shure Incorporated Table of Contents Uso del flujo de trabajo de Optimize de Designer MXA-MUTEBotón de silenciamiento en red Light Ring INSTRUCCIONES IMPORTANTES DE SEGURIDAD Configuración de silenciamiento Descripción general del botón de silenciamiento en red Vinculación de los botones de silenciamiento a un dis... -
Página 3: Mxa-Mutebotón De Silenciamiento En Red
Shure Incorporated MXA-MUTE Botón de silenciamiento en red INSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA estas instrucciones. CONSERVE estas instrucciones. PRESTE ATENCIÓN a todas las advertencias. SIGA todas las instrucciones. NO utilice este aparato cerca del agua. LIMPIE ÚNICAMENTE con un trapo seco. -
Página 4: Descripción General Del Botón De Silenciamiento En Red Mxa
™ de los productos en red Shure, incluidos el micrófono Microflex Advance tipo array, P300 de IntelliMix , la sala IntelliMix y ANIUSB-MATRIX. Uno o varios de los botones de silenciamiento de bajo perfil y sensibles al tacto pueden configurarse para silenciar uno o varios micrófonos MXA, según las necesidades del usuario o las configuraciones de la sala. -
Página 5: Piezas Del Botón De Silenciamiento En Red Mxa
◦ Restablecimiento de la red (presionar durante 4 a 8 segundos): restablece todas las configuraciones IP de control de Shure a los valores predeterminados. ◦ Restablecimiento completo de fábrica (presionar durante más de 8 segundos): restaura todos los ajustes de red y configuración a los valores predeterminados de fábrica. -
Página 6: Contenido De La Caja
Designer de Shure para vincular los botones de silenciamiento a un dispositivo compatible. Puede vincular los botones de silenciamiento a los micrófonos, los DSP o las interfaces de red de audio de Shure. Cuando vincula los botones de silenciamiento a un DSP o a una interfaz de red de audio, todos los dispositivos compatibles conecta... -
Página 7: Instalación Del Botón De Silenciamiento
Shure Incorporated Instalación del botón de silenciamiento El botón de silenciamiento se ajusta a tablas de entre 8 y 52 mm (0,31 y 2,05 pulgadas) de grosor. Para empezar, necesitará lo siguiente: • Taladro con broca de 22 o 25 mm (7/8 o 1 pulgada) Taladre un agujero en la mesa. - Página 8 Shure Incorporated 2. Inserte el tubo del botón de silenciamiento en el orificio. 8/18...
- Página 9 Shure Incorporated 9/18...
- Página 10 Shure Incorporated Deslice el ojal sobre el tubo para que quede alineado con la parte inferior de la mesa. ◦ Orificio de 22 mm (7/8 pulgadas): ojal que apunta hacia abajo ◦ Orificios de 25 mm (1 pulgada): ojal que apunta hacia arriba Opcional: agregue 1 o más de los espaciadores incluidos entre el ojal y la base para ayudar a posicionar el puerto de...
- Página 11 Shure Incorporated 5. Conecte el cable de alimentación de 8 pines al conector de alimentación de la base. 11/18...
-
Página 12: Alimentación Por Ethernet (Poe)
Shure Incorporated Conecte un cable Ethernet Cat5e (o superior) al puerto de red. Asegúrese de que el cable suministra la alimentación por Ethernet desde un conmutador de red o un inyector PoE. Compruebe que la luz del botón de silenciamiento se encienda después de conectar el cable Ethernet. -
Página 13: Control De Dispositivos Con El Software Designer De Shure
Control de dispositivos con el software Designer de Shure Para controlar la configuración de este dispositivo, utilice el software Designer de Shure. Designer permite a los integradores y a los planificadores de sistemas diseñar la cobertura de audio para las instalaciones con los micrófonos MXA y otros dispositi... -
Página 14: Light Ring
Utilice Designer para vincular uno o más botones de silenciamiento a un dispositivo. Cuando vincula el botón de silenciamien to a dispositivos Shure con DSP de IntelliMix la AEC permanece convergente para ofrecer el mejor rendimiento. En la mayoría de las salas, todos los botones de silenciamiento controlan el silenciamiento del mismo dispositivo. Para confi... -
Página 15: Dispositivos Compatibles
Shure Incorporated Uno o más micrófonos conectados a un DSP separado (P300, sala IntelliMix o ANIUSB-MATRIX): vincule los bo tones de silenciamiento al DSP. Micrófono conectado al DSP externo: si se utiliza la salida IntelliMix del micrófono, vincule el botón de silenciamiento al micrófono. -
Página 16: Especificaciones
Shure Incorporated Especificaciones Tipo de conector RJ45 , Cable de alimentación de 8 pines Requisitos del cable Cat5e o superior (se recomienda cable blindado) Requisitos de alimentación Alimentación por Ethernet (PoE), Categoría 1 Consumo de potencia 2 W, máximo Peso 0.43 kg (0.95 lb) -
Página 17: Información Importante Sobre El Producto
Nota: Este dispositivo no está diseñado para conectarse directamente a una red pública de internet. Los cambios o modificaciones que no tengan la aprobación expresa de Shure Incorporated podrían anular su autoridad para usar este equipo. Nota: Las pruebas se basan en el uso de los tipos de cables suministrados y recomendados. El uso de tipos de cable distintos de los blindados (con malla) puede degradar el rendimiento EMC. - Página 18 Este producto cumple los requisitos esenciales de las directrices europeas pertinentes y califica para llevar el distintivo CE. La declaración de homologación de CE puede obtenerse de Shure Incorporated o de cualquiera de sus representantes euro peos. Para información de contacto, por favor visite www.shure.com...
