Emerson Fisher T205B Manual De Instrucciones

Manual de instrucciones
Septiembre de 2013
Regulador Equilibrado tipo t205B para Blanqueo
de Depósitos
Contenido
Introducción ...........................................................................1
Especificaciones ....................................................................2
Principio Operativo ................................................................3
Instalación .............................................................................4
Puesta en Marcha .................................................................6
Ajuste.....................................................................................6
Parada ...................................................................................7
Mantenimiento .......................................................................7
Lista de Piezas .................................................................... 11
ADvERtENCiA
!
si no se siguen estas instrucciones o si no
se instala ni se da mantenimiento a este
equipo correctamente, se podría producir una
explosión, un incendio o una contaminación
química que ocasionaría daños materiales,
lesiones personales o la muerte.
se debe instalar, dar mantenimiento a
y operar los reguladores Fisher
blanqueo de depósitos de acuerdo con los
códigos, normas y reglamentos federales,
estatales y locales, así como de acuerdo
con las instrucciones de Emerson Process
Management Regulator technologies, inc.
(Regulator technologies).
Si el regulador descarga fl uido del proceso
o si existe una fuga en el sistema, puede
ser necesario dar mantenimiento al equipo.
si no se corrige el problema se puede
ocasionar una condición peligrosa.
llamar al personal de mantenimiento
cualifi cado para que revise el equipo.
Si personal no cualifi cado realiza
procedimientos de instalación, operación
y mantenimiento se puede ocasionar un
ajuste no adecuado y un funcionamiento no
seguro. Cualquiera de estas condiciones
puede ocasionar daños al equipo o lesiones

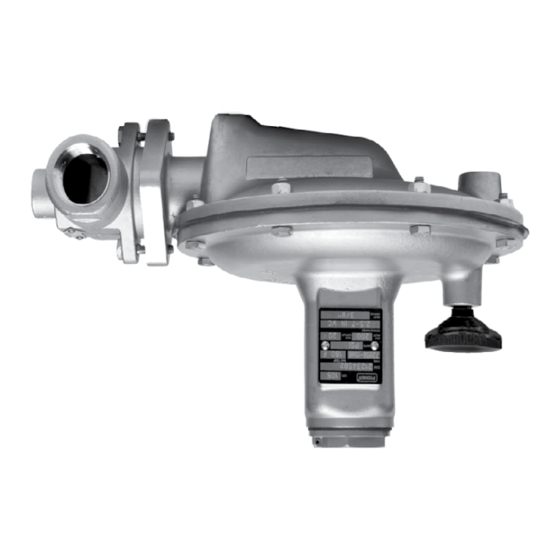

Figura 1. Regulador Tipo T205b para blanqueo de Depósitos

introducción

Alcance del manual
para
®
Este manual de instrucciones proporciona instrucciones
para la instalación, puesta en marcha, mantenimiento
e información para hacer un pedido de piezas para el
regulador Tipo T205b para blanqueo de depósitos.
Descripción del producto
El regulador equilibrado Tipo T205b para blanqueo de
depósitos (Figura 1) es un regulador de operación directa
cuyo tapón es de un diseño totalmente equilibrado, a
fi n de reducir la sensibilidad a la presión de entrada, e
incluye un diafragma de gran tamaño para controlar con
precisión la presión del depósito a ajustes de baja presión
en sistemas de blanqueo de depósitos. El regulador evita
que un líquido almacenado se vaporice hacia la atmósfera,
reduce la combustibilidad del líquido y evita la oxidación o
la contaminación del líquido al reducir su exposición al aire.
El regulador Tipo T205b mantiene una presión ligeramente
positiva y, en consecuencia, reduce la posibilidad de colapso
de la pared del depósito durante una operación de bombeo
de extracción.
www.fisherregulators.com
al personal. Solo personal cualifi cado debe
instalar o dar mantenimiento al regulador
tipo t205B para blanqueo de depósitos.
Tipo T205b
