El equipo se puede montar en cualquier posición, siempre y cuando esté
garantizado lo siguiente:
- Queda descartada la formación de burbujas de aire en el sistema de
tubos�
- Las tuberías están siempre completamente llenas�
5.3 Puesta a tierra
En caso de montaje en un sistema de tubos que no esté puesto a tierra
(p�ej� tubos de plástico), el sensor debe conectarse a tierra (tierra funcio-
nal)�
Están disponibles abrazaderas de puesta a tierra para el conector M12 como
accesorios (→ www.ifm.com).
5.4 Instalación en la tubería
El equipo se puede instalar en la tubería con ayuda de adaptadores�
Los adaptadores se piden por separado como accesorios (→ www.ifm.com).

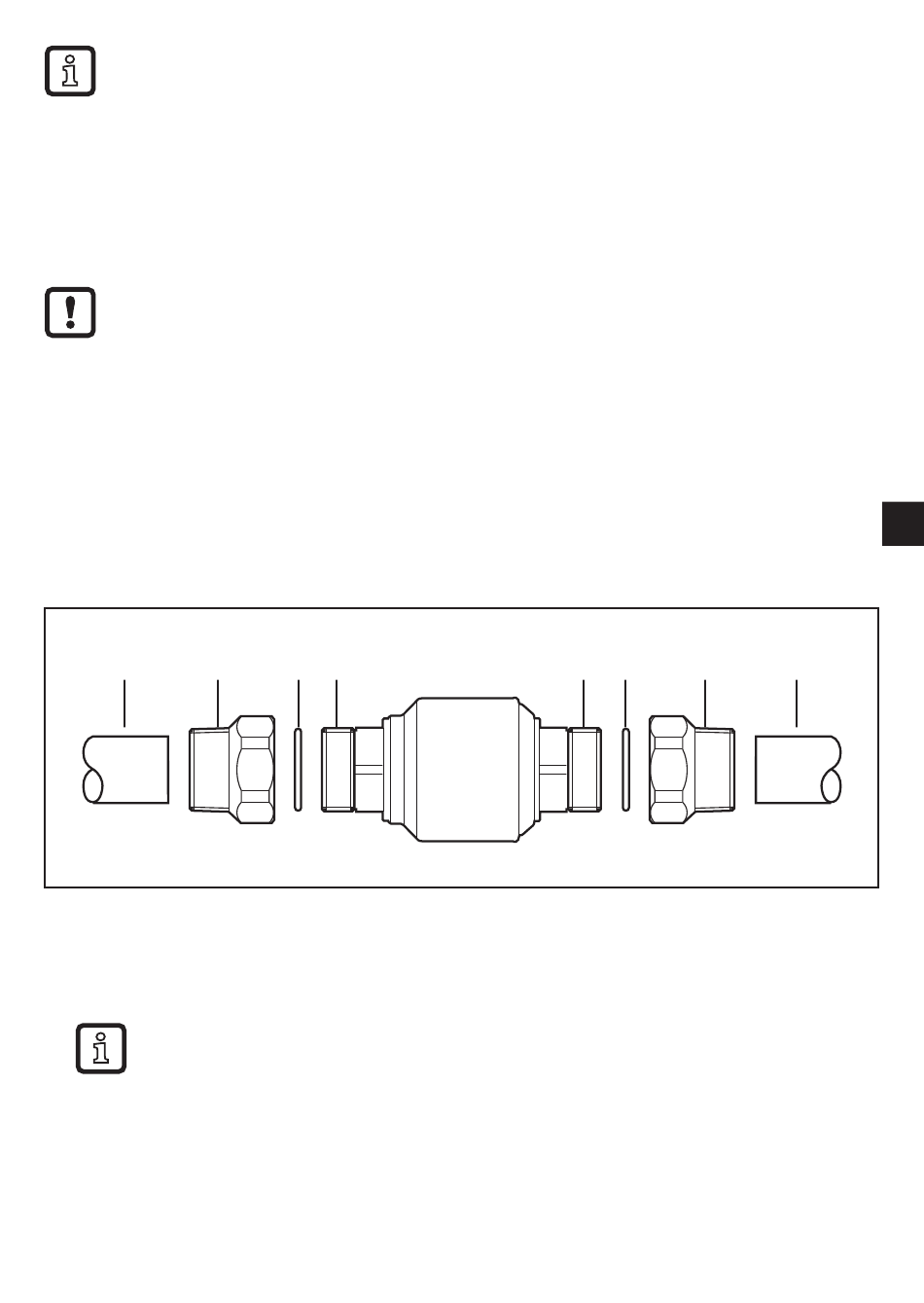

A
B
1� Atornillar el adaptador (B) en la tubería (A)�
2� Colocar las juntas (C) y montar el equipo en función del sentido del caudal
indicado (flow direction)�
► Para montar el adaptador en la conexión de proceso del sensor, es
necesario aplicar una grasa adecuada�
3� Colocar el adaptador (B) en las conexiones (D) y apretarlo con la mano�
4� Apretar ambos adaptadores en sentido opuesto (par de apriete: 30 Nm)�
C
D
D
C
B
