Después del montaje pueden aparecer burbujas de aire en el sistema que podrían
afectar a la medición�
Solución:
► Aclarar el sistema después del montaje para purgarlo (cantidad de fluido de
aclarado 15 l > min�)�
En caso de montaje horizontal se aplica lo siguiente: debido a exigencias
constructivas, después de apagar la bomba siempre permanece una pequeña
cantidad del fluido en el canal de medición�

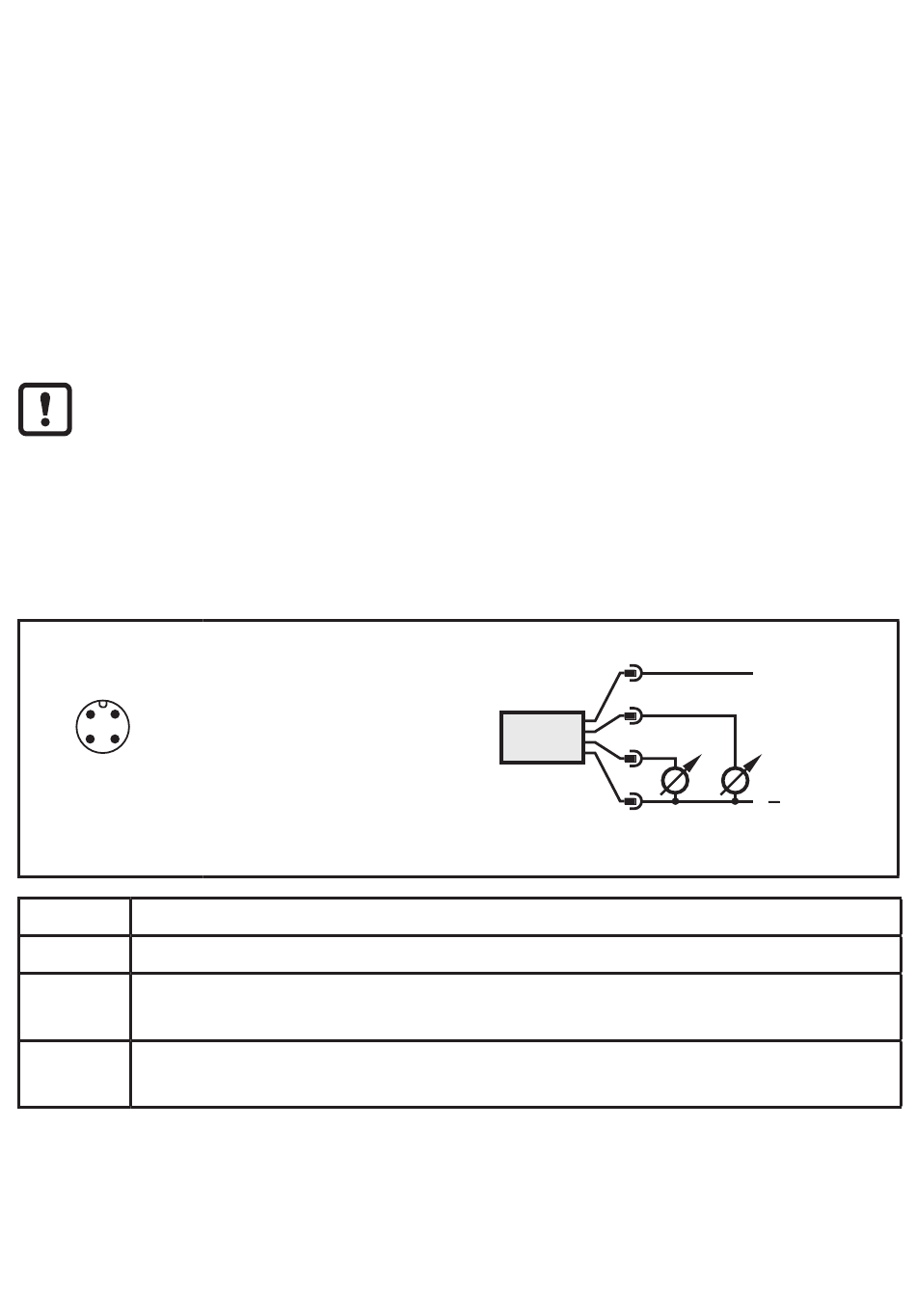

6 Conexión eléctrica
El equipo sólo puede ser instalado por técnicos electricistas�
Se deben cumplir los reglamentos tanto nacionales como internacionales
para el establecimiento de instalaciones electrotécnicas�
Suministro de tensión según EN 50178, MBTS y MBTP�
► Desconectar la tensión de alimentación�
► Conectar el equipo de la siguiente manera:
2
1
3
4
Identificación de colores según DIN 60947-5-2
Pin 1
L+
Pin 3
L-
Pin 4
• Señal analógica para temperatura
(OUT1)
• IO-Link
Pin 2
• Señal analógica para la cantidad de caudal
(OUT2)
14
BK: negro
BN: marrón
BU: azul
WH: blanco
1
2
4
2:
OUT2
3
4:
OUT1
L +
L
