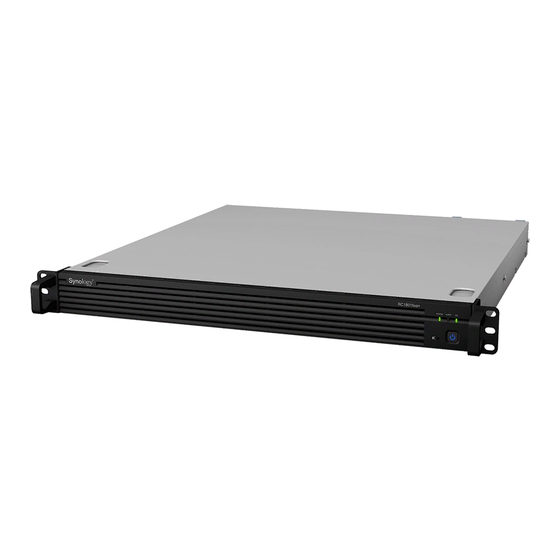

- Página 1 Synology RackStation RC18015xs+ Unidad de expansión RXD1215sas Guía de instalación rápida...
-
Página 2: Tabla De Contenido
De un vistazo Instrucciones de seguridad Capítulo 2: Configuración del hardware Herramientas y piezas para la instalación de discos Instalar unidades en Synology RXD1215sas Conexión con Synology RC18015xs+ Capítulo 3: Instalar DSM en RackStation Instalación de DSM con Web Assistant Confirmar conexión y administrar espacios de almacenamiento... -
Página 3: Antes De Comenzar
Synology. En los siguientes capítulos, le proporcionaremos instrucciones para configurar y empezar a utilizar RackStation y las unidades de expansión. * Synology RackStation RC18015xs+ y la unidad de expansión RXD1215sas se venden por separado. Nota: RC18015XS+ se ha diseñado para que funcione como un clúster High- availability (HA). - Página 4 RXD1215sas Unidad de expansión x 1 Cable de alimentación CA x 2 Guía de instalación rápida x 1 Tornillos para unidades de Tornillos para unidades de Cable de datos Mini-SAS x 2 3,5” x 52 2,5” x 52 4 Capítulo 1: Antes de comenzar...
-
Página 5: De Un Vistazo
De un vistazo RC18015xs+ Parte frontal Panel Nº Artículo Ubicación Descripción 1. Pulse para encender su RackStation. 2. Para apagar RackStation, manténgalo pulsado hasta que escuche un pitido y comience a parpadear el LED Indicado y botón de alimentación. de alimentación Para obtener más información, consulte el Apéndice B: Tabla de indicadores LED de RC18015xs+ en la página Muestra el estado del sistema. - Página 6 Nº Artículo Ubicación Descripción Conecte aquí los discos externos a RackStation. Nota: Los dispositivos que no son de almacenamiento no son compatibles. Las unidades externas USB solo se Puerto USB 3.0 pueden utilizar en la unidad RackStation que funciona como servidor activo. Para obtener más información, consulteAyuda de DiskStation Manager (DSM) >...
- Página 7 Nº Artículo Ubicación Descripción Pulse para encender manualmente la unidad de expansión. Indicado y botón Nota: Cuando la unidad de expansión se encuentra en de alimentación funcionamiento en un clúster HA, para forzar el cierre no basta con mantener pulsado el botón de encendido. Muestra avisos relacionados con el estado del ventilador o Indicador de la temperatura.
-
Página 8: Instrucciones De Seguridad
Instrucciones de seguridad Manténgalo alejado de la luz solar directa y de productos químicos. Asegúrese de que no haya cambios bruscos de temperatura y humedad en su entorno. Coloque el producto con el lado adecuado hacia arriba en todo momento. No lo coloque cerca de líquidos. -
Página 9: Configuración Del Hardware
2. Las unidades SATA no son compatibles con RXD1215sas. Instalar unidades en Synology RXD1215sas 1 Abra la bandeja del disco duro. a Busque el botón pequeño ubicado en el lateral izquierdo del asa de la bandeja del disco duro. - Página 10 2 Instale los discos: • Para discos de 3,5": Coloque los discos en la bandeja de discos. Dé la vuelta a la bandeja y apriete los tornillos en los cuatro puntos que se indican a continuación para fijar el disco. •...
- Página 11 4 Presione el asa hacia adentro para fijar la bandeja de unidades. 5 Presione el conmutador del asa de la bandeja de la unidad de la izquierda para bloquear la bandeja del disco. 6 Repita los pasos anteriores para montar los otros discos que ha preparado. 7 Los discos se numeran de la siguiente manera.
-
Página 12: Conexión Con Synology Rc18015Xs
Conexión con Synology RC18015xs+ 1 Utilice al menos un cable LAN para conectar cada unidad de RackStation a su conmutador, enrutador o concentrador. Nota: Ambas unidades de RackStation del clúster HA deben estar conectadas a la red de la misma manera. Por ejemplo, si conecta dos cables LAN a los puertos de LAN 1 y LAN 3 de una unidad RackStation, tendrá... - Página 13 4 Conecte la unidad de expansión a las unidades de RackStation con cables Mini-SAS. a Conecte un extremo del cable mini-SAS al puerto SAS-OUT en una RackStation y, el otro extremo, al puerto SAS-IN del módulo SAS A de la unidad de expansión. b Conecte un extremo del cable Mini-SAS al puerto SAS-OUT de la otra RackStation, y el otro extremo al puerto SAS-IN del módulo SAS B de la unidad de expansión.
- Página 14 14 Capítulo 2: Configuración del hardware...
-
Página 15: Instalar Dsm En Rackstation
RackStation Una vez finalizada la configuración del hardware, instale DiskStation Manager (DSM), el sistema operativo basado en explorador de Synology, en su RackStation. Instalación de DSM con Web Assistant Su RackStation viene con una herramienta incorporada llamada Web Assistant que le ayuda a descargar la versión más reciente de DSM de Internet y a instalarla en su... - Página 16 6 Si abandona accidentalmente el proceso de instalación antes de que finalice, vaya a find.synology.com de nuevo para buscar el modelo RC18015xs+ con el estado de Listo e inicie sesión en DSM como admin (nombre predeterminado de la cuenta de administrador) con la contraseña en blanco.
-
Página 17: Confirmar Conexión Y Administrar Espacios De Almacenamiento
Confirmar conexión y administrar espacios de almacenamiento 1 Inicie sesión en DiskStation Manager (DSM) de la unidad de RackStation. 2 Vaya al Menú principal > Administrador de almacenamiento > Visión general para confirmar que la unidad de expansión está correctamente conectada. 3 Vaya al RAID Group en el panel de la izquierda para administrar la expansión o creación de espacio de almacenamiento. -
Página 18: Limitaciones
Más información ¡Enhorabuena! El clúster HA con unidades de expansión RackStation RC18015xs+y RXD1215sas ya está configurado. Si desea obtener más información o recursos en línea, visite www.synology.com. -
Página 19: Mantenimiento Y Expansión
RackStation en un clúster HA (si se ha creado), debe adjuntar otra tarjeta de interfaz de red de idéntico modelo para las otras RackStation. 2. Para ver los modelos de tarjetas de interfaz compatibles, visite www.synology. com. 1 Apague su RackStation. Desconecte todos los cables conectados a su RackStation... - Página 20 2 Para abrir la RackStation, retire la cubierta superior. a Afloje los dos tornillos situados en la parte posterior del modelo sujetando la cubierta superior del chasis y girándolos en el sentido contrario a las agujas del reloj. b Para retirar la cubierta superior, sujete con firmeza las pequeñas ranuras y tire en el sentido indicado a continuación y aparte la cubierta.
- Página 21 3 Instale la tarjeta de interfaz de red. a Tire de la lengüeta del soporte de acceso de puertos hacia la derecha para quitar la cubierta de acceso a los puertos. b Alinee el conector de la tarjeta y el soporte con las ranuras. c Inserte la tarjeta en la ranura.
-
Página 22: Adición De Un Módulo Ram A La Rackstation
Apriete los dos tornillos que aflojó en el paso 2-a. Adición de un módulo RAM a la RackStation El módulo opcional RAM de Synology se ha diseñado para ampliar la memoria de RackStation. Siga estos pasos para instalar, comprobar o quitar un módulo RAM de su RackStation. - Página 23 2 Para abrir la RackStation, siga el paso 2 de Tarjeta de interfaz de red en la RackStation. 3 Inserte el nuevo módulo de memoria en la ranura: a Empuje los clips de fijación de la ranura hacia los lados. b Alinee la muesca del borde dorado del módulo con la de la ranura de la memoria.
-
Página 24: Para Asegurarse De Que Rackstation Reconoce La Nueva Capacidad De Memoria
Para asegurarse de que RackStation reconoce la nueva capacidad de memoria: 1 Inicie sesión en DSM como admin o como usuario que pertenezca al grupo administrators. 2 Compruebe la Memoria física total en Panel de control > Centro de información. Si su RackStation no reconoce la memoria o no arranca correctamente, compruebe si la memoria está... -
Página 25: Sustitución De Un Módulo De Ventilador Averiado
Sustitución de un módulo de ventilador averiado Si un módulo de ventilador no funciona correctamente, consulte las instrucciones que aparecen a continuación para abrir la RackStation y sustituir el módulo de ventilador averiado. 1 Apague su RackStation. Desconecte todos los cables conectados a su RackStation para evitar los posibles daños. -
Página 26: Sustitución De Una Rackstation Averiada
2 Prepare una nueva RackStation y siga las instrucciones del Capítulo 2: Conexión con Synology RC18015xs+ en la página12, para conectar la nueva RackStation a la otra unidad de expansión y RackStation. 3 Encienda la RackStation que acaba de conectar. -
Página 27: Rxd1215Sas
RXD1215sas Adición de más unidades de expansión al clúster HA El clúster HA con RackStation RC18015xs+ es compatible con un máximo de quince unidades de expansión RXD1215sas. Siga las instrucciones que aparecen a continuación para añadir más unidades de expansión al clúster HA. 1 Conecte un extremo del cable Mini-SAS al puerto de salida SAS-OUT del módulo SAS A de una unidad de expansión (p. -
Página 28: Sustitución De Una Psu Averiada
Nota: 1. Las unidades de expansión deben estar conectadas en serie con los módulos en los lados correspondientes para cada unidad RackStation. 2. Las unidades RackStation deben estar conectadas a sus unidades de expansión compartidas en el mismo orden. Por ejemplo, si se conecta una unidad RackStation a las unidades de expansión en el orden "A1, A2, A3...", como se muestra en la siguiente imagen, el usuario no puede conectar la otra unidad RackStation a las unidades de expansión en el orden "B1, B3, B2... - Página 29 1 Desconecte los cables Mini-SAS del módulo SAS donde se va a sustituir el ventilador averiado. Nota: Si el módulo SAS está conectado en serie a la RackStation que funciona como el servidor activo, realice un cambio manualmente en DSM antes de desconectar los cables SAS del módulo SAS.
- Página 30 Para sustituir el módulo SAS averiado: Prepare un nuevo módulo SAS e insértelo empujando hacia dentro en la ranura hasta que se escuche un clic. Para reemplazar el ventilador defectuoso del módulo SAS: 1 Extraiga el ventilador defectuoso sacándolo del módulo SAS. Los ventiladores están numerados de la siguiente manera: 30 Capítulo 4: Mantenimiento y expansión...
- Página 31 2 Prepare un nuevo ventilador, alinee la flecha de forma que coincida con el panel posterior, tal y como se ilustra a continuación, e insértelo en la ranura vacía. 3 Inserte el módulo SAS empujándolo hacia dentro en la ranura hasta que se escuche un clic.
- Página 32 32 Capítulo 4: Mantenimiento y expansión...
-
Página 33: Especificaciones
• Temperatura de funcionamiento: de 40 a 95˚F (de 5 a 35˚C) • Temperatura de almacenamiento: de -5 a 140˚F (de -20 a 60˚C) • Humedad relativa: del 5 al 95% de HR Nota: Las especificaciones del modelo pueden cambiar sin previo aviso. Consulte www.synology.com para ver la información más reciente. -
Página 34: 34 Apéndice A: Especificaciones
• Temperatura de almacenamiento: de -5 a 140˚F (de -20 a 60˚C) • Humedad relativa: del 5 al 95% de HR Nota: Las especificaciones del modelo pueden cambiar sin previo aviso. Consulte www.synology.com para ver la información más reciente. 34 Apéndice A: Especificaciones... -
Página 35: Tabla De Indicadores Led
Conexión Gigabit (en la parte Naranja Estático Conexión de 100 Mbps derecha de la toma) Desactivado Conexión de 10 Mbps / sin red Nota: Las especificaciones del modelo pueden cambiar sin previo aviso. Consulte www.synology.com para ver la información más reciente. -
Página 36: 36 Apéndice B: Tabla De Indicadores Led
Unidad de fuente de alimentación normal Indicador PSU Desactivado Unidad de fuente de alimentación apagada Nota: Las especificaciones del modelo pueden cambiar sin previo aviso. Consulte www.synology.com para ver la información más reciente. 36 Apéndice B: Tabla de indicadores LED... -
Página 37: Acuerdo De Licencia De Usuario Final
PRODUCTOS QUE CONTENGAN EL SOFTWARE NI DESCARGUE EL SOFTWARE A TRAVÉS DE WWW.SYNOLOGY. COM NI DE NINGÚN OTRO CANAL PROPORCIONADO POR SYNOLOGY. EN LUGAR DE ELLO, PUEDE DEVOLVER EL PRODUCTO AL DISTRIBUIDOR DONDE LO ADQUIRIÓ Y SOLICITAR SU REEMBOLSO DE ACUERDO CON LA POLÍTICA DE DEVOLUCIONES APLICABLE DEL DISTRIBUIDOR. - Página 38 Sección 18. Ninguna parte de QUE SURJAN O ESTÉN RELACIONADOS CON EL esta Sección se referirá a prohibir o restringir a Synology USO O LA INCAPACIDAD DE USO DEL SOFTWARE O de buscar desagravio por mandato judicial o buscar otros...
-
Página 39: Garantía Limitada Del Producto
SYNOLOGY, INC. GARANTÍA LIMITADA DEL PRODUCTO ESTA GARANTÍA LIMITADA ("GARANTÍA") SE APLICAC A LOS PRODUCTOS DE SYNOLOGY, INC. (TAL Y COMO SE DEFINE A CONTINUACIÓN) Y SUS FILIALES, SYNOLOGY AMERICA CORP INCLUIDA (LLAMADOS COLECTIVAMENTE, "SYNOLOGY"). ACEPTA Y ACUERDA REGIRSE POR LOS TÉRMINOS Y CONDICIONES DE LA PRESENTA GARANTÍA AL ABRIR EL ENVASE QUE CONTIENE EL PRODUCTO Y/O UTILIZAR EL PRODUCTO. -
Página 40: Sección 3. Limitación De Responsabilidad
SER DE APLICACIÓN AL CLIENTE. del Producto no conforme devuelto de acuerdo con la Sección 2.3 y tras la validación por parte de Synology de Sección 3. Limitación de responsabilidad que el Producto no es conforme con la garantía. En algunos Fuerza mayor. - Página 41 El fallo del arbitraje será final y vinculante para las partes y podrá ser impuesto en cualquier tribunal que tenga jurisdicción. Ninguna parte de esta Sección se referirá a prohibir o restringir a Synology de buscar desagravio por mandato judicial o buscar otros...
- Página 44 P/N 15-05C010010 Impreso en Taiwán...
