7. Elektrik işleri

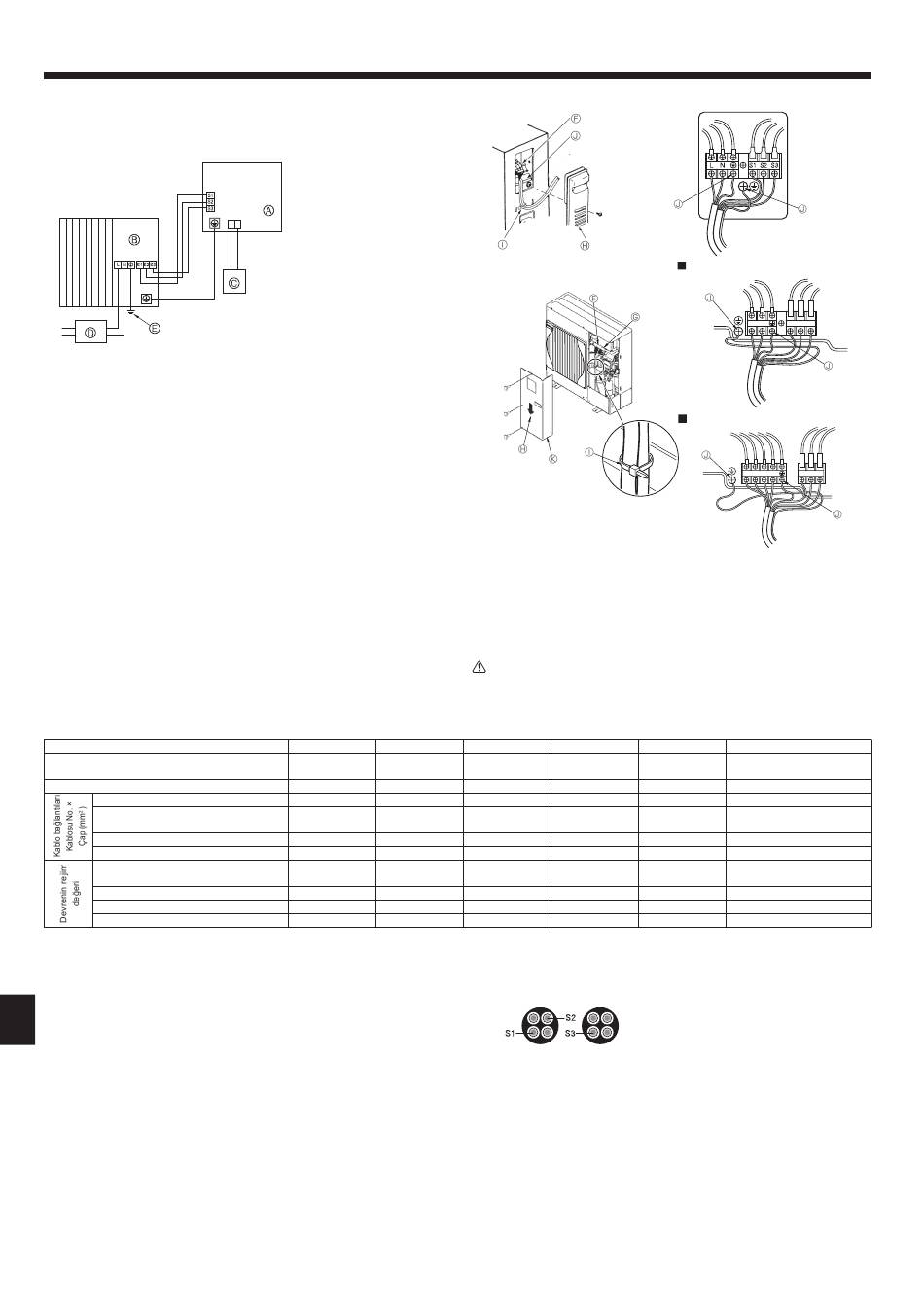

7.1. Dış ünite (Fig. 7-1, Fig. 7-2)
1 Servis panelini sökün.
2 Fig. 7-1 ve Fig. 7-2'ye bakarak kabloları bağlayın.
Güç İçin
Fig. 7-1
7.2. Alan elektrik kablo bağlantıları
Dış ünite modeli
Dış ünite güç kaynağı
Dış ünite giriş kapasitesi Ana şalter (Ayırıcı)
Dış ünite güç kaynağı
İç ünite-Dış ünite
İç ünite-Dış ünite topraklaması
Uzaktan kumanda ünitesi/İç ünite Bağlantı *3 2 × 0,3 (Kutupsuz)
Dış ünite L-N (Tek)
Dış ünite L1-N, L2-N, L3-N (3 faz)
İç ünite-Dış ünite S1-S2
İç ünite-Dış ünite S2-S3
Uzaktan kumanda ünitesi/İç ünite Bağlantı *4
*1. Her kutuptan en az 3,0 mm temas aralığı bırakarak, topraklama devre kesicisi (NV) kullanın.
Akım kaçağı devre kesicisinin yüksek harmoniklerle uyumlu olduğundan emin olun.
Bu ünite bir redresörle donatıldığı için daima yüksek harmoniklerle uyumlu bir akım kaçağı devre kesicisi kullanın.
Uyumsuz bir devre kesicinin kullanılması, dönüştürücünün (inverter) yanlış çalışmasına neden olabilir.
*2. (SW40-120)
Maks. 45 m
2,5 mm kullanılırsa, Maks. 50 m
2
2,5 mm kullanılırsa ve S3 ayrılırsa, Maks. 80 m
2
(SW160, 200)
Azami 80 m Toplam azami uzunluk, tüm iç / iç bağlantılar da dahil, 80 m.
• Şekilde gösterildiği gibi S1 ve S2 için bir kablo, S3 için ise başka bir kablo kullanın.
*3. Uzaktan kumanda aksesuarına 10 m uzunluğunda kablo bağlanmıştır.
*4. Rakamlar, her zaman toprağa karşı DEĞİLDİR.
S3 bağlantısı, S2 bağlantısının yanında DC 24 V gerilim kullanır. S3 ve S1 arasındaki bu bağlantılar, transformatör veya başka bir cihaz tarafından elektriksel olarak yalıtılmamıştır.
120
A
İç ünite (Arayüz birimi/
Akış sıcaklık kontrolü)
B
Dış ünite
C
Uzaktan kumanda
D
Ana şalter
(Toprak sızıntısı kesici)
E
Topraklama
SW40, 50V SW75V
~/N (Tek), 50 Hz, ~/N (Tek), 50 Hz,
230 V 230 V
*1 16 A 25 A
3 × Min. 1,5 3 × Min. 2,5
*2 3 × 1,5 (Kutup) 3 × 1,5 (Kutup)
*2 1 × Min. 1,5 1 × Min. 1,5
2 × 0,3 (Kutupsuz)
*4 AC 230 V AC 230 V
*4 AC 230 V AC 230 V
*4 DC 24 V DC 24 V
DC 12 V DC 12 V
■
SW40, 50V
■
SW75-200
Fig. 7-2
F
Terminal blok
G
İç/dış bağlantı terminal bloğu (S1, S2, S3)
H
Servis paneli
I
Kelepçe
* Kabloları servis panosunun ortasına ya da gaz valfi ne temas etmeyecek şekilde kelep-
çeyle bağlayın.
J
Toprak bağlantısı
K
Kabloları servis panelinin merkezine temas etmeyecek şekilde döşeyin.
Not: Elektrik kutusunun koruyucu kılıfı servis sırasında çıkartılmışsa, geri ta-
kıldığından emin olun.
Dikkat:
N Hattını bağladığınızdan emin olun. N Hattı olmazsa, ünitede hasara yol açar.
SW100V SW120V
~/N (Tek), 50 Hz, ~/N (Tek), 50 Hz,
230 V 230 V
32 A 40 A
3 × Min. 4 3 × Min. 6
3 × 1,5 (Kutup) 3 × 1,5 (Kutup)
1 × Min. 1,5 1 × Min. 1,5
2 × 0,3 (Kutupsuz) 2 × 0,3 (Kutupsuz)
AC 230 V AC 230 V
AC 230 V AC 230 V
DC 24 V DC 24 V
DC 12 V DC 12 V
■
SW40, 50V
SW75-120V
L N S1 S2 S3
SW100-200Y
L1 L2 L3 N S1 S2 S3
SW100, 120Y SW160, 200Y
3N~ (3 faz 4-telli), 3N~ (3 faz 4-telli),
50 Hz, 400 V 50 Hz, 400 V
16 A 16 A
5 × Min. 1,5 5 × Min. 1,5
Kablo uzunluğu 50 m: 3 × 4 (Kutup)/
3 × 1,5 (Kutup)
Kablo uzunluğu 80 m: 3 × 6 (Kutup)
1 × Min. 1,5 1 × Min. 1,5
2 × 0,3 (Kutupsuz) 2 × 0,3 (Kutupsuz)
AC 230 V AC 230 V
AC 230 V AC 230 V
DC 24 V DC 24 V
DC 12 V DC 12 V
