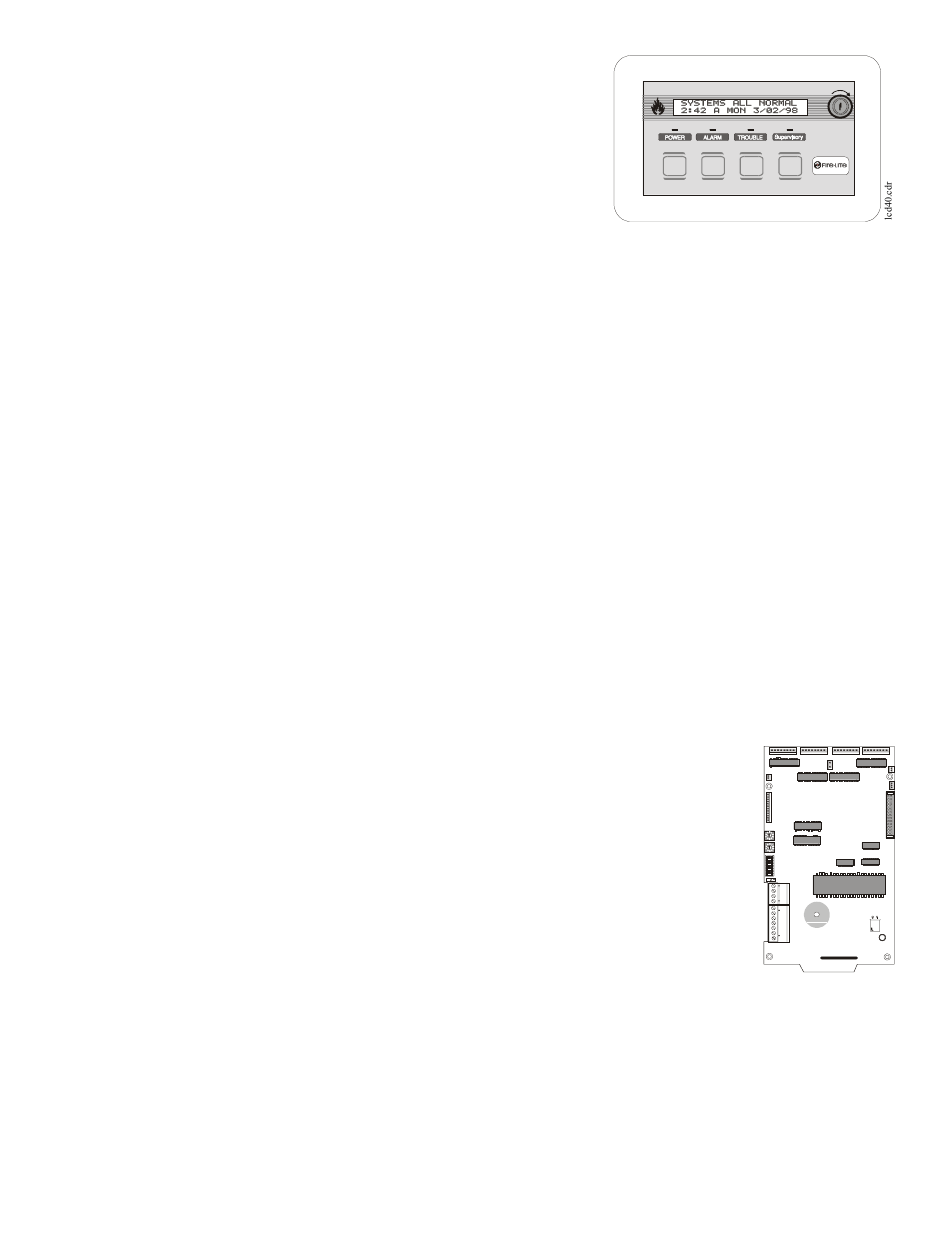

Anunciadores de Incendio Remotos de la Serie LCD-40
La Serie LCD-40, que consiste en el LCD-40 y el LCD-40L, utiliza
anunciadores de incendio compactos, de apariencia atractiva, con pantallas de
40 caracteres iluminadas por la parte posterior, que muestran mensajes de texto
en inglés. Las pantallas son semejantes a las de la tarjeta del circuito de control
principal del MS-9200 y anuncian el tipo de dispositivo, la condición de alarma
de punto, problema o supervisión, la asignación y zona y cualquier etiqueta alfa
programada y personalizada en el tablero de control. También incluyen LEDs
de estado del sistema para mostrar en la pantalla las condiciones de la energía,
de alarma, de problema y de supervisión. Además, el LCD-40 puede realizar funciones de sistema críticas de manera remota
desde el tablero de control principal, como son reconocimiento, silenciado, reseteo y simulacro.
La comunicación entre el tablero de control y la Serie LCD-40 se logra con una interfaz en serie que emplea la norma de
comunicación EIA-485. Al circuito TERM (EIA-485) se pueden conectar hasta 32 Anunciadores de la Serie LCD-40. Se
puede alimentar energía a los Anunciadores desde el FACP principal o desde una fuente de alimentación remota y filtrada,
aprobada por UL, como es el caso de la FCPS-24F de Fire•Lite. Si desea información sobre los requisitos de alambrado,
consulte "Alambrado del Anunciador de la Serie LCD-40SP" de la página 73; y si requiere información sobre la programación
del MS-9200 con relación al uso de los anunciadores, consulte "Edición del Sistema" de la página 45.
Nota: Si el software que se instale en el MS-9200 tiene el N/P 73750 o 73829, la Serie LCD-40 deberá tener un software
N/P 73779 o 73879 para que opere con el FACP. Si el software que se instale MS-9200 tiene el N/P #M9200V20 o mayor,
la Serie LCD-40 deberá tener un software con N/P #LCD40V20 o mayor para que opere con el FACP.
Módulos del Conductor (Driver) de las Lámparas de la Serie LDM - Anunciador de Gráficos
Los Módulos del Driver de las Lámparas de la Serie LDM, que consisten en un módulo maestro LDM-32F y un módulo
expansor LDM-E32F, se usan para proporcionar una interfaz con el anunciador de LED de gráficos personalizado. El módulo
maestro proporciona la energía y el control para un máximo de tres módulos expansores. El LDM-32F y LDM-E32F tienen
conectores de salida que se usan para conducir las lámparas o los LEDs y los conectores de entrada usados para las funciones
de conexiones remotas. Si desea una descripción completa consulte el Manual de los Módulos del Conductor de las Lámparas
de la Serie LDM. Si requiere información sobre los requisitos de alambrado, consulte "Alambrado de la Serie ACS y LDM"
de la página 74; y si requiere información sobre la programación del MS-9200 con relación al uso de los anunciadores,
consulte "Edición del Sistema" de la página 45.
El LDM-32F
El Módulo de la Unidad de la Lámpara LDM-32F tiene 32 salidas de lámpara de alarma/driver del
LED que elevan la corriente en el común del sistema (-) al momento de la activación. Se requiere un
solo voltaje positivo (+) para suministrar energía de operación total a todas las lámparas y a todos los
LEDs cuando se activan todos los conductores. El LDM-32F proporciona un Driver por separado para
los problemas del sistema y entradas para un interruptor de prueba de lámpara local. Al LDM-32F
se puede cablear un máximo de 16 interruptores de control externo. La doble hilera de conexiones
SW3 se usa para habilitar o deshabilitar el resonador de la tarjeta, para habilitar las funciones de
conmutación remotas, para seleccionar una función de LED centellante, para nuevas alarmas y
problemas, y para otras funciones. El interruptor SW4 se usa para configurar el módulo para que
anuncie 32 alarmas o 16 problemas y 16 alarmas. Un LED En-línea verde centellea para indicar que
en ese momento existe algún tipo de comunicación con el FACP principal. Un LDM-32F soporta hasta
tres módulos LDM-E32F. El LDM-32F se suministra con cuatro separadores y sus tornillos para
montarlo en un bastidor CHS-4L o en una caja posterior personalizada.
Documento #51619 Rev.A 12/17/02
Accesorios
FIRE ALARM ANNUNCIATOR
Drill
®
Ack
Silence
Reset
Hold 2 sec.
J5
J6
J7
J11
J4
KEYSWITCH
SWITCH
MA TRIX
J1
SW1
SW2
SW3
SW4
4
3
TB2
2
1
7
6
5
4
TB1
3
2
1
J8
J10
LAMP
POWER
J9
J2
ON LINE
21
