se indican las asignaciones de patas del cable serie.

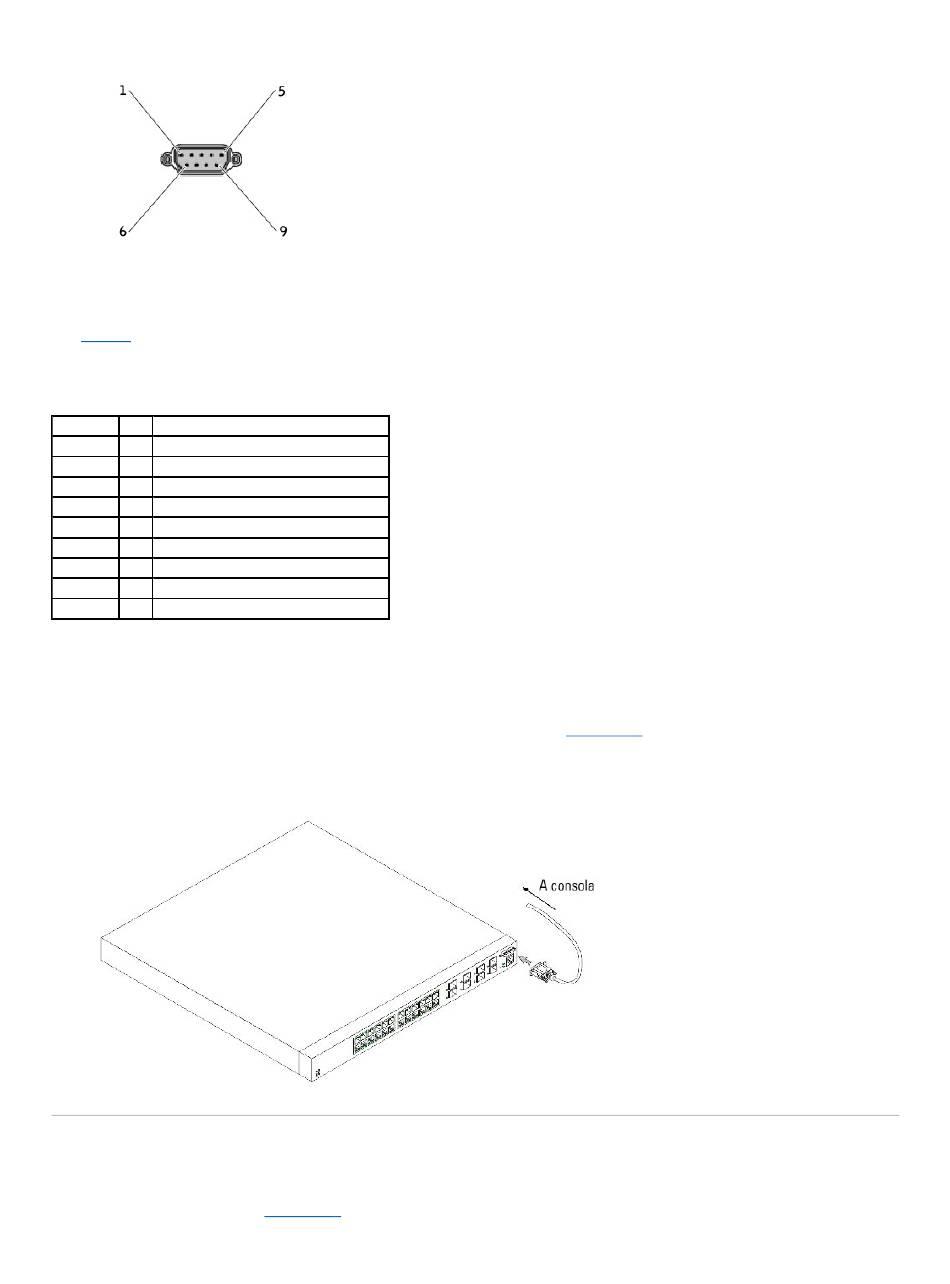

Tabla 3-3. Asignación de patas del conector serie
Señal
Pata Señal del puerto de la consola de gestión
Sin utilizar 1
Sin utilizar
TXD
2
TXD
RXD
3
RXD
Sin utilizar 4
RXD
GND
5
GND
Sin utilizar 6
Sin utilizar
CTS
7
CTS
RTS
8
RTS
Sin utilizar 9
Sin utilizar
Conexión del conmutador a un terminal
1. Conecte el cable (serie) de módem nulo a la conexión RS-232 DTE ASCII (consola) del terminal.
2. Conecte el cable de la interfaz a la conexión del puerto serie del conmutador (consulte la Ilustración 3-4).
Ilustración 3-4. Conexión serie del conmutador
Conexión de alimentación de CA
1. Mediante un cable de alimentación estándar de 1,5 m (5 pies) con toma de tierra de seguridad, conecte el cable de CA al zócalo principal de CA ubicado
en el panel posterior (consulte la Ilustración 3-5).
2. Conecte el cable de alimentación a un enchufe de corriente alterna.
