Fächerschleifscheibe
(Schleifmopteller)
Montieren Sie für Arbeiten
Gummischleifteller/der Topfbürste/der Schei-
benbürste/der Fächerschleifscheibe immer
den Handschutz (Zubehör).
Die Fächerschleifscheibe auf die Schleifspindel 6
setzen. Die Schnellspannmutter 11 aufschrau-
ben und die Schleifscheibe festziehen.
Gummi-Schleifteller 19
Montieren Sie für Arbeiten
Gummischleifteller/der Topfbürste/der Schei-
benbürste/der Fächerschleifscheibe immer
den Handschutz (Zubehör).
Montage siehe Bildseite.
Die Rundmutter 21 aufschrauben und mit dem
Zweilochschlüssel festziehen.
Es muss mit erhöhtem Kraftaufwand beim Lösen
der Rundmutter 21 gerechnet werden.
Topfbürste 22/Scheibenbürste
Montieren Sie für Arbeiten
Gummischleifteller/der Topfbürste/der Schei-
benbürste/der Fächerschleifscheibe immer
den Handschutz (Zubehör).
Das Schleifwerkzeug muss sich so weit auf die
Schleifspindel 6 aufschrauben lassen, dass es
am Schleifspindelflansch am Ende des Schleif-
spindelgewindes fest anliegt. Mit Gabelschlüssel
festziehen.
Es muss mit erhöhtem Kraftaufwand beim Lösen
des Schleifwerkzeuges gerechnet werden.
Schleiftopf
Beim Arbeiten mit Schleiftöpfen spezi-
elle Schutzhaube 14 verwenden.
Der Schleiftopf 15 sollte immer nur soweit aus
der Schutzhaube 14 ragen, wie dies für den je-
weiligen Bearbeitungsfall unbedingt erforderlich
ist.
Die Schutzhaube 14 auf dieses Maß nachstellen.
Montage siehe Bildseite.
Schrauben Sie die Spannmutter 16 mit der fla-
chen Seite zur Schleifscheibe auf die Schleifspin-
del 6 und ziehen Sie die Spannmutter mit dem
passenden gekröpften
fest.
Es muss mit erhöhtem Kraftaufwand beim Lösen
der Spannmutter 16 gerechnet werden.
12 • 1 609 929 H82 • TMS • 28.04.05
Verwendet werden können alle in dieser Bedie-
mit dem
nungsanleitung genannten Schleifwerkzeuge.
Die zulässige Drehzahl [min
schwindigkeit [m/s] der verwendeten Schleif-
werkzeuge muss den Angaben in der Tabelle
mindestens entsprechen.
Deshalb stets die zulässige Drehzahl/Um-
fangsgeschwindigkeit auf dem Etikett der
Schleifwerkzeuge beachten.
mit dem
mit dem
Netzspannung beachten: Die Spannung der
Stromquelle muss mit den Angaben auf dem
Typschild des Gerätes übereinstimmen. Mit
230 V gekennzeichnete Geräte können auch an
220 V betrieben werden.
Ein-/Ausschalten
Zur Inbetriebnahme des Gerätes den Ein-/Aus-
schalter 3 nach vorn schieben und anschließend
drücken.
Zum Feststellen den Ein-/Ausschalter 3 in ge-
drücktem Zustand weiter vorschieben.
Zum Ausschalten des Gerätes den Ein-/Aus-
schalter 3 loslassen bzw. drücken und loslassen.
Schalterausführung ohne Arretierung
(länderspezifisch):
Zur Inbetriebnahme des Gerätes den Ein-/Aus-
schalter 3 nach vorn schieben und anschließend
drücken.
Zweilochschlüssel 17
Zum Ausschalten des Gerätes den Ein-/Aus-
schalter 3 loslassen.
Deutsch - 7

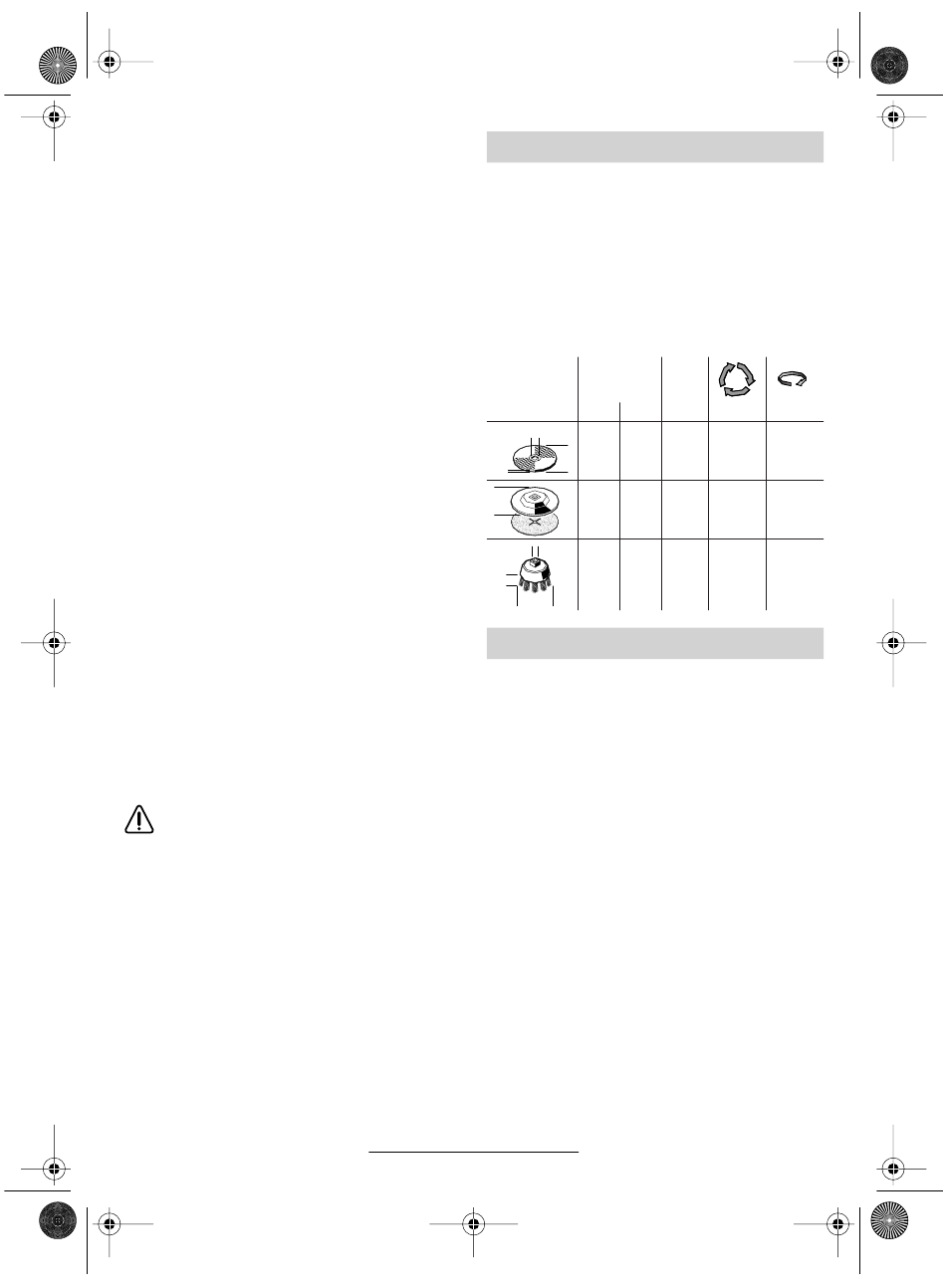

Zulässige Schleifwerkzeuge
max.
[mm] [mm]
D b
d
180 8 22,2
D 230 8 22,2
b
180 –
D
230 –
d
100 30 M 14 8 500
b
D
Inbetriebnahme
-1
] bzw. Umfangsge-
-1
d [min ] [m/s]
8 500 80
6 500 80
– 8 500 80
– 6 500 80
