G
NS-P430/
NS-P436
(NS-P430/NS-P436: NX-430P + NX-C430 + YST-SW015)
HOME CINEMA 5.1CH SPEAKER PACKAGE/
HOME CINEMA 6.1CH SPEAKER PACKAGE
5.1 SYSTEM D'ENCEINTES HOME CINEMA/
6.1 SYSTEM D'ENCEINTES HOME CINEMA
OWNER'S MANUAL
MODE D'EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING

Publicidad

Tabla de contenido
loading

Manuales relacionados para Yamaha NS-P430

Resumen de contenidos para Yamaha NS-P430

  • Página 1 NS-P430/ NS-P436 (NS-P430/NS-P436: NX-430P + NX-C430 + YST-SW015) HOME CINEMA 5.1CH SPEAKER PACKAGE/ HOME CINEMA 6.1CH SPEAKER PACKAGE 5.1 SYSTEM D’ENCEINTES HOME CINEMA/ 6.1 SYSTEM D’ENCEINTES HOME CINEMA OWNER’S MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES...

  • Página 2: Unpacking

    G Huvudhögtalare och bakre högtalare G Luidsprekerdraden (samt bakre mitthögtalare för NS-P436) G Altoparlanti principali e posteriori [15m] (e altoparlante posteriore centrale del modello NS-P436) < > NS-P430 < > NS-P430 G Altavoces principales y traseros (y altavoz central trasero para NS-P436) < >...
  • Página 3 Secure placement or installation is the owner’s responsibility. level. Extremely loud playing of a movie soundtrack’s low YAMAHA shall not be liable for any accident caused by improper frequency, bass-heavy sounds or similarly loud popular music placement or installation of speakers.

  • Página 4: Tabla De Contenido

    COMPONENTS OF THE PACKAGE < > YST-SW015 The speaker package “NS-P430 and NS-P436” is designed for use in a multi-channel audio system such as a home Active Servo Processing Subwoofer System with a built-in power amplifier theater system. ● This subwoofer system employs Advanced Yamaha...

  • Página 5: Setting Up The Speakers

    Placing speakers Main speakers: On both sides of and at approximately < > NS-P430 the same height as the TV set. This speaker package employs a 6 speaker configuration: 2 Rear speakers: Behind your listening position, facing main speakers, 2 rear speakers, a center speaker and a slightly inward.

  • Página 6: Placing The Subwoofer

    Placing the subwoofer It is recommended to place the subwoofer on the outside of either the right or the left main speaker. (See fig. Å .) The Å ı placement shown in fig. ı is also possible, however, if the subwoofer system is placed directly facing the wall, the bass effect may die because the sound from it and the sound reflected by the wall may cancel out each other.

  • Página 7: Mounting The Main/Rear/Center Speakers (And Rear Center Speaker For Ns-P436) On The Wall

    Mounting the main/rear/center speakers (and rear center speaker for NS-P436) on the wall You can mount the main, rear and/or center speakers (and/ or rear center speaker for NS-P436) on a wall. Tapping screw To mount the speakers on a wall, use the holes of the (Available at the brackets attached on the speakers’...

  • Página 8: Mounting The Main/Rear Speakers (And Rear Center Speaker For Ns-P436) By Using Commercially Available Speaker Stands Or Brackets

    NS-P436) by using commercially available speaker stands or brackets You can also use the screw holes on the bottom of the Using the Yamaha Speaker Stand SPS-10MM (option) speaker for installing the speakers on commercially By using the Yamaha Speaker Stand...

  • Página 9: Connections

    CONNECTIONS Caution: Plug in the subwoofer and other audio/video components after all connections are completed. An example of basic connections Main speakers Center speaker Right Left Amplifier SPEAKERS CENTER MAIN REAR CENTER — — — — — REAR (SURROUND) WOOFER OUTPUT INPUT Subwoofer...
  • Página 10 NS-P436) to the speaker output terminal(s) of the amplifier. terminals of your amplifier with the provided speaker * To connect with a YAMAHA DSP amplifier (or AV cables. receiver), connect the SUBWOOFER (or LOW PASS * The provided speaker cables have labels marked etc.) terminal on the rear of the DSP amplifier (or AV...

  • Página 11: How To Connect Speaker Cables To The Input Terminals Of The Speakers

    How to connect speaker cables to the input terminals of the speakers For connections, keep the speaker cables as short as possible. Do not bundle or roll up the excess part of the cables. If the connections are faulty, no sound will be heard from the speakers. Before connecting Main speakers Center speaker...

  • Página 12: Using The Subwoofer (Yst-Sw015)

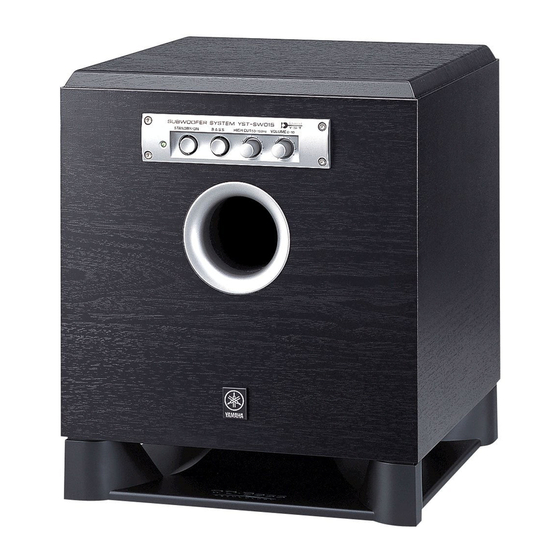

    USING THE SUBWOOFER (YST-SW015) Controls and their functions Front panel SUBWOOFER SYSTEM YST-SW015 STANDBY/ON B.A.S.S. HIGH CUT VOLUME 50–150Hz 0–10 SUBWOOFER SYSTEM YST-SW015 STANDBY/ON B.A.S.S. HIGH CUT 50 – 150Hz VOLUME 0 – 10 Port Rear panel (General model) INPUT AUTO PHASE /MONO...
