Cableado de múltiples turbinas de viento AIR múltiplas
Es posible conectar múltiples turbinas
de viento AIR juntas. En la Fig. 11,
se muestra un sistema típico con
múltiples turbinas.
Existen dos métodos para realizar esta
tarea.
Método uno: (Fig. 11)
Cada turbina de viento AIR se trata
por separado. Cada turbina tiene sus
propios cables, interruptor de parada y
fusible, y se conecta directamente a la
batería. En esta configuración, se utiliza
el regulador interno para controlar la
carga.
Método dos:
Conecte cada turbina a un «bus» y, a
continuación, tienda un conjunto de
cables desde este hasta la batería.
Puede utilizarse el regulador interno de
cada turbina o un regulador externo de
desvío. Por lo general, los sistemas de
«bus» reducen los costes de cableado.
ADVERTENCIA: si se conectan fuentes
adicionales al mismo banco de baterías,
es necesario aumentar el tamaño del
banco de baterías.
Generador de la
AIR BREEZE
turbina de viento
Wind Turbine
Generator
AIR BREEZE
Conexión a tierra
Tower
Torre
de la torre
Tower Ground
Conexión a tierra de la
Green Lead
Turbine Ground
turbina Conductor verde
Fuse
or
Fusible o
Stop
Interruptor de
Breaker
disyuntor
Switch
parada

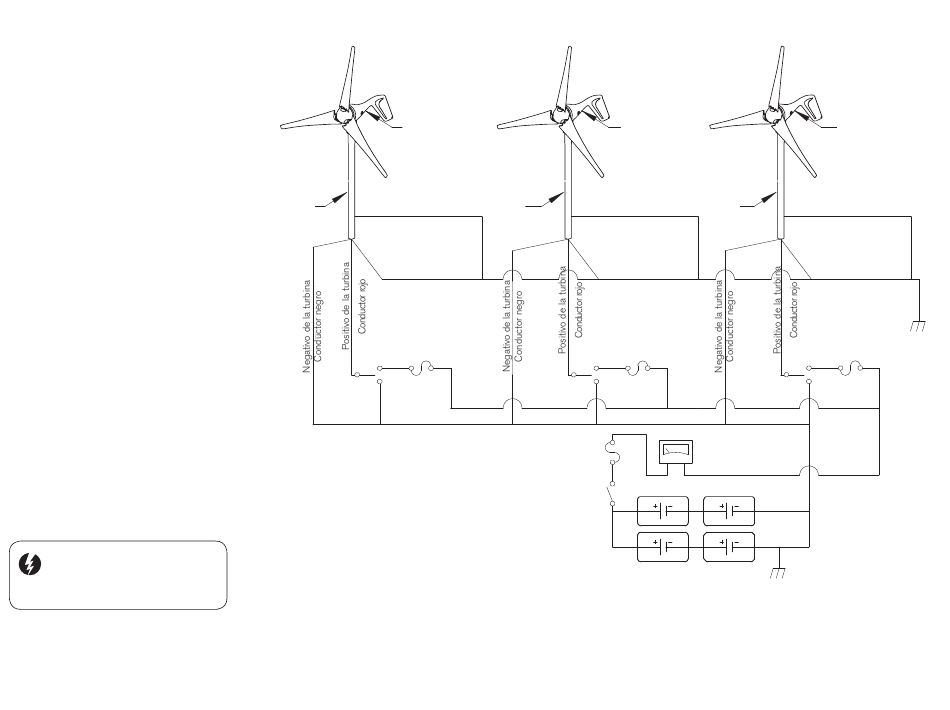

Fig. 11. Cableado de múltiples turbinas de viento AIR
Generador
AIR BREEZE
de la turbina
Wind Turbine
Generator
de viento AIR
Conexión a tierra
Tower
Torre
de la torre
Tower Ground
Conexión a tierra de la
Green Lead
Turbine Ground
turbina Conductor verde
Fuse
or
Fusible o
Stop
Interruptor de
Breaker
disyuntor
Switch
parada
Fuse
Fusível ou
or
disjuntor
Breaker
Battery
Banco de
Battery Bank
Desconexión de la batería
Disconnect
baterías
Generador
AIR BREEZE
de la turbina
Wind Turbine
Generator
de viento AIR
Conexión a tierra
Tower
Torre
de la torre
Tower Ground
Conexión a tierra de la
Green Lead
Turbine Ground
turbina Conductor verde
Fuse
or
Fusible o
Stop
Interruptor de
Breaker
disyuntor
Switch
parada
Amp
Meter
Amperímetro
Ground
Varilla de
Rod
conexión a tierra
Manual del usuario de AIR
Earth
Conexión a
Ground
tierra
23
