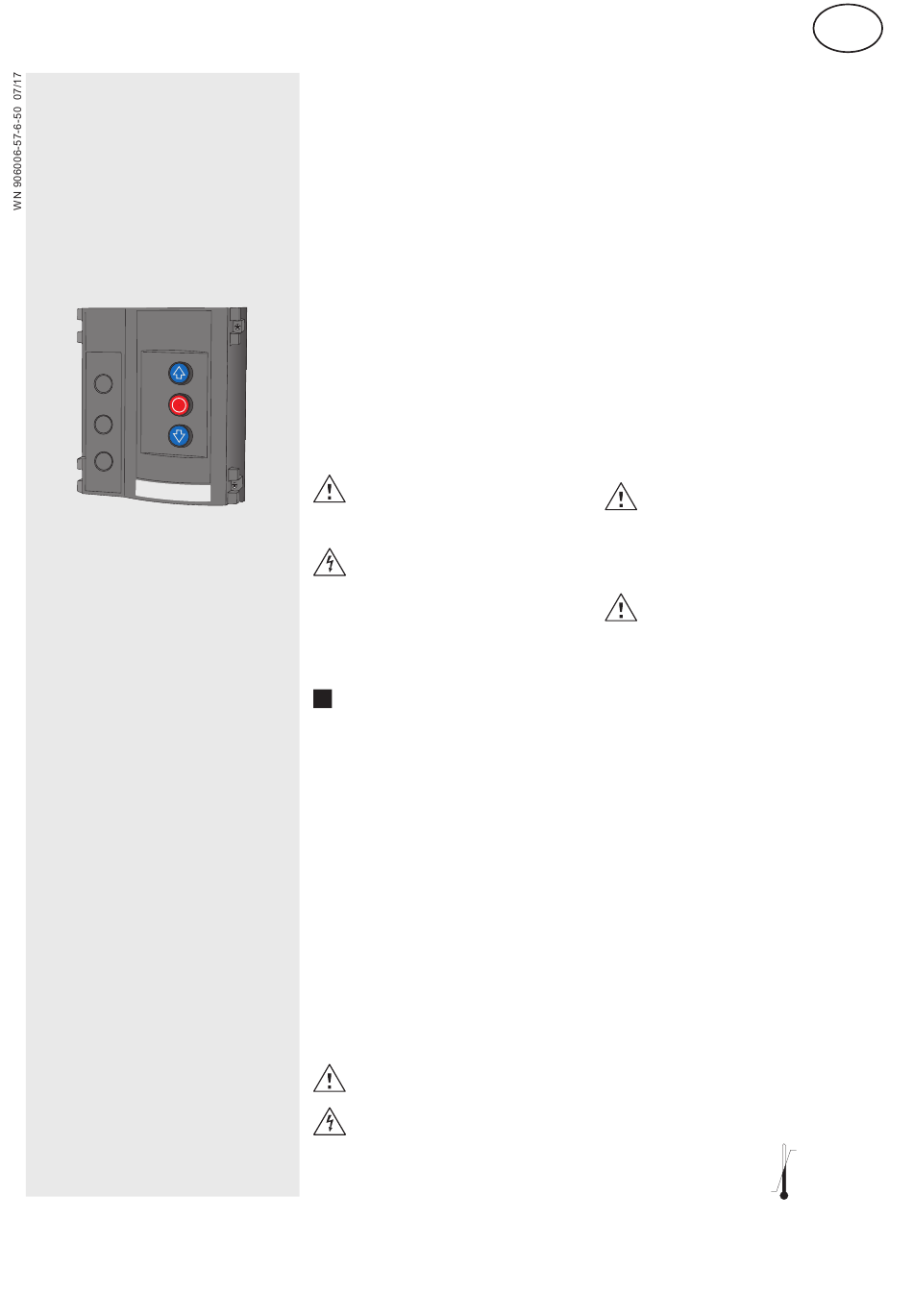

NovoCon
T75 DES
Spis treści
• Informacje Ogólne
- Bezpieczeństwo
- Objaśnienie symboli
- Bezpieczeństwo pracy
- Zagrożenia, które mogą pochodzić od produktu
- Przepisy istotne dla bezpieczeństwa
- Części zamienne
- Zmiany i modyfikacje produktu
- Tabliczka znamionowa
- Opakowanie

- Dane techniczne

• Instalacja
• Przegląd programowania
• Instrukcja obsługi / Opis działania
• Konserwacja /Sprawdzanie
• Warunki gwarancji
• Diagnostyka błędów
Niniejszą instrukcję montażu, obsługi i konserwacji należy zachować przez cały okres użytkowania!
• · Informacje ogólne
• Bezpieczeństwo
Dla zapewnienia bezpieczeństwa osób ważną rzeczą
jest, aby przestrzegać niniejszych instrukcji. Instrukcje te
należy zachować. Należy przestrzegać wszystkich
instrukcji, nieprawidłowy montaż może prowadzić do
powstania poważnych obrażeń.
Przed rozpoczęciem jakichkolwiek prac przy produkcie
należy w całości przeczytać instrukcję obsługi, w
szczególności rozdział bezpieczeństwo oraz odnośne
wskazówki dotyczące bezpieczeństwa. Przeczytać
należy ze zrozumieniem. Produkt może spowodować
zagrożenia, jeśli nie będzie używany fachowo,
właściwie lub niezgodnie z przeznaczeniem.
Zastosowanie zgodne z przeznaczeniem: patrz
deklaracja wbudowania maszyny nieukończonej.
W przypadku uszkodzeń powstałych w wyniku
n i e p r z e s t r z e g a n i a i n s t r u k c j i w y g a s a
odpowiedzialność producenta.
Montaż winien być wykonany przez odpowiednio
w y k w a l i f i k o w a n y
specjalistyczny.Producent nie będzie ponosić
odpowiedzialności za szkody wynikające z
nieprzestrzegania niniejszej instrukcji.
• Objaśnienie symboli
OSTRZEŻENIE: Grożące niebezpieczeństwo
Symbolem tym oznaczone są wskazówki, których
nieprzestrzeganie może prowadzić do poważnych
obrażeń.
OSTRZEŻENIE: Zagrożenie powodowane
przez prąd elektryczny Prace mogą
być wykonywane wyłącznie przez
wykwalifikowanych elektryków.
!
Symbolem tym oznaczone są wskazówk
których nieprzestrzeganie może prowadzić
do nieprawidłowego działania lub
awarii napędu.
0
Odniesienie do tekstu i rysunku
• Bezpieczeństwo pracy
Przestrzegając wskazówek bezpieczeństwa i instrukcji
zawartych w niniejszej instrukcji obsługi można
uniknąć obrażeń osób i szkód materialnych podczas
pracy z produktem lub przy produkcie.
W przypadku nieprzestrzegania podanych wskazówek
bezpieczeństwa oraz instrukcji zawartych w niniejszej
instrukcji obsługi jak również obowiązujących dla danej
dziedziny zastosowania przepisów zapobiegania
nieszczęśliwym wypadkom przy pracy oraz ogólnych
przepisów bezpieczeństwa wyłączona jest
odpowiedzialność cywilna producenta i wykluczone są
wszelkie roszczenia odszkodowawcze wobec
producenta lub jego pełnomocników.
• Niebezpieczeństwa, które mogą wiązać się z
produktem
Produkt został poddany analizie zagrożeń. Oparte
na niej konstrukcja i wykonanie produktu
odpowiadają najwyższemu poziomowi techniki.
Przy użytkowaniu zgodnym z przeznaczeniem
produkt jest bezpieczny w działaniu. Mimo to zawsze
istnieje ryzyko szczątkowe!
Produkt działa przy wysokim napięciu
elektrycznym. Od początku prac przy
systemie elektrycznym należy
przestrzegać następujących zasad:
1. dłączenie od zasilania O
2. Zabezpieczenie przed ponownym
włączeniem
3. prawdzenie braku napięcia S
4. Również zatrzymane silniki mogą
stwarzać zagrożenie
• Przepisy istotne dla bezpieczeństwa
Podczas instalacji, uruchomienia, konserwacji i
sprawdzania układu sterowania należy przestrzegać
miejscowych przepisów bezpieczeństwa!
Należy przestrzegać następujących przepisów:
Normy europejskie
·DIN EN 12445
Bezpieczeństwo użytkowania bram o napędzie
mechanicznym. Metody badań.
·DIN EN 12453
Bezpieczeństwo użytkowania bram o napędzie
mechanicznym. Wymagania.
- DIN EN 12978
Urządzenia zabezpieczające dla bram o napędzie
mechanicznym. Wymagania i metody badań.
Dodatkowo należy przestrzegać normatywnych
odniesień zawartych w wymienionych normach.
Przepisy VDE
- DIN EN 418
Bezpieczeństwo maszyn
Urządzenie wyłączania awaryjnego, aspekty
funkcjonalne
Zasady projektowania
- DIN EN 60204-1 / VDE 0113-1
Urządzenia elektryczne z wyposażeniem
p e r s o n e l
elektrycznym
- DIN EN 60335-1 / VDE 0700-1
Bezpieczeństwo urządzeń elektrycznych do użytku
domowego i podobnych zastosowań
• Części zamienne
Stosować wyłącznie oryginalne część
zamienne producenta. Niewłaściwe lub
wadliwe części zamienne mogą spowodować
uszkodzenia, nieprawidłowe działanie lub całkowitą
awarię produktu.
• Modyfikacje i przebudowa produktu
Dla uniknięcia zagrożeń i zapewnienia
o p t y m a l n e g o d z i a ł a n i a n i e m o ż n a
,
wprowadzać w produkcie
podejmować przebudowy
udzielił wyraźnego zezwolenia.
• Tabliczka znamionowa
Tabliczka znamionowa znajduje się z boku obudowy
sterownika. Należy przestrzegać podanych mocy
przyłączowych.
• Opakowanie
Utylizacja materiałów opakowania winna być zawsze
dokonywana w sposób nieszkodliwy dla środowiska i
zgodnie z obowiązującymi lokalnymi przepisami z
zakresu utylizacji.
Dane techniczne
Sterownik
Wymiary obudowy
Wysokość x szerokość x głębokość 250 mm x 215
Przepusty kablowe
Napięcie zasilające
Napięcie sterownicze
Maksymalna moc silnika
Klasa ochrony
Temperatura robocza
producent:
PL
modyfikacji ani
, na które produc ent nie
NovoCon T75 DES
mm x 120 mm
montaż pionowy
2 x M20
1 x M16
1 x M20
wycięcie V
3x 400 V AC/50Hz
3x 230 V AC/50Hz
1x 230 V AC/50Hz
24 V DC
Około 0, kW przy 6
230 V AC
Około , kW przy 1 1
400 V AC
IP 54
+ 50°C
-20°C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
