4 Montage

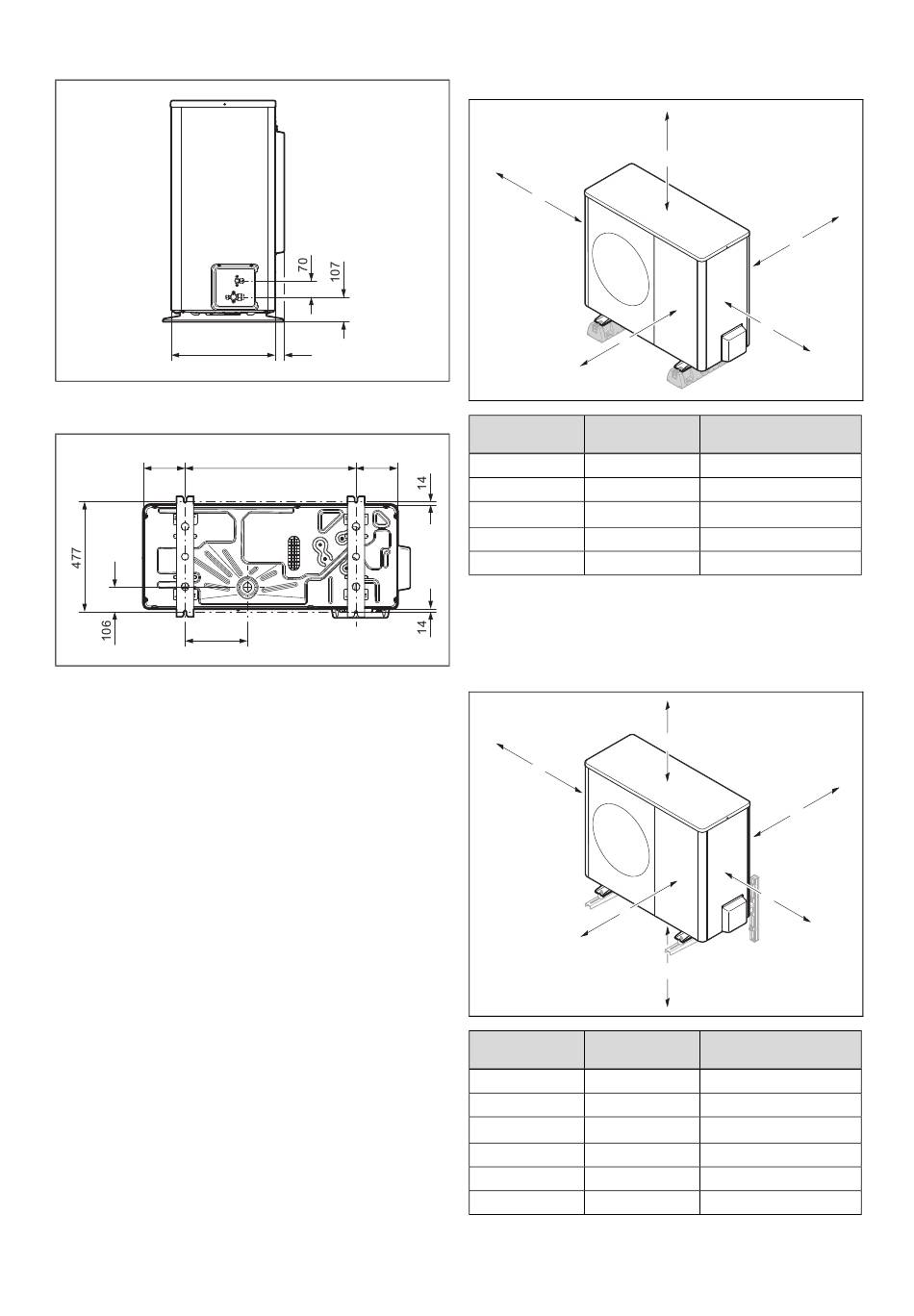

4.4.2 Vue latérale, droite
449
4.4.3

Vue de dessous

180
270
4.5

Respect des distances minimales

▶
Conformez-vous bien aux distances minimales indiquées
pour garantir une circulation d'air suffisante et faciliter les
travaux de maintenance.
▶
Faites en sorte qu'il reste suffisamment d'espace pour
installer les conduites hydrauliques.
108
41
740 180
4.5.1 Distances minimales, montage au sol et
montage sur toit plat
A
E
Distance mini- Mode chauffage
male
A 100 mm
B 1000 mm
C
200 mm
D 500 mm
E 600 mm
1) La valeur recommandée pour la cote C est de 250 mm
pour avoir suffisamment d'espace pour l'installation élec-
trique.
4.5.2 Écarts minimaux pour montage mural
A
E
Distance mini- Mode chauffage
male
A 100 mm
B 1000 mm
C
200 mm
D 500 mm
E 600 mm
F 300 mm
Notice d'installation et de maintenance GeniaAir Split 0020264946_04
B
C
D
Mode chauffage et
rafraîchissement
100 mm
1000 mm
1) 250 mm
500 mm
600 mm
B
C
D
F
Mode chauffage et
rafraîchissement
100 mm
1000 mm
1)
250 mm
500 mm
600 mm
300 mm
