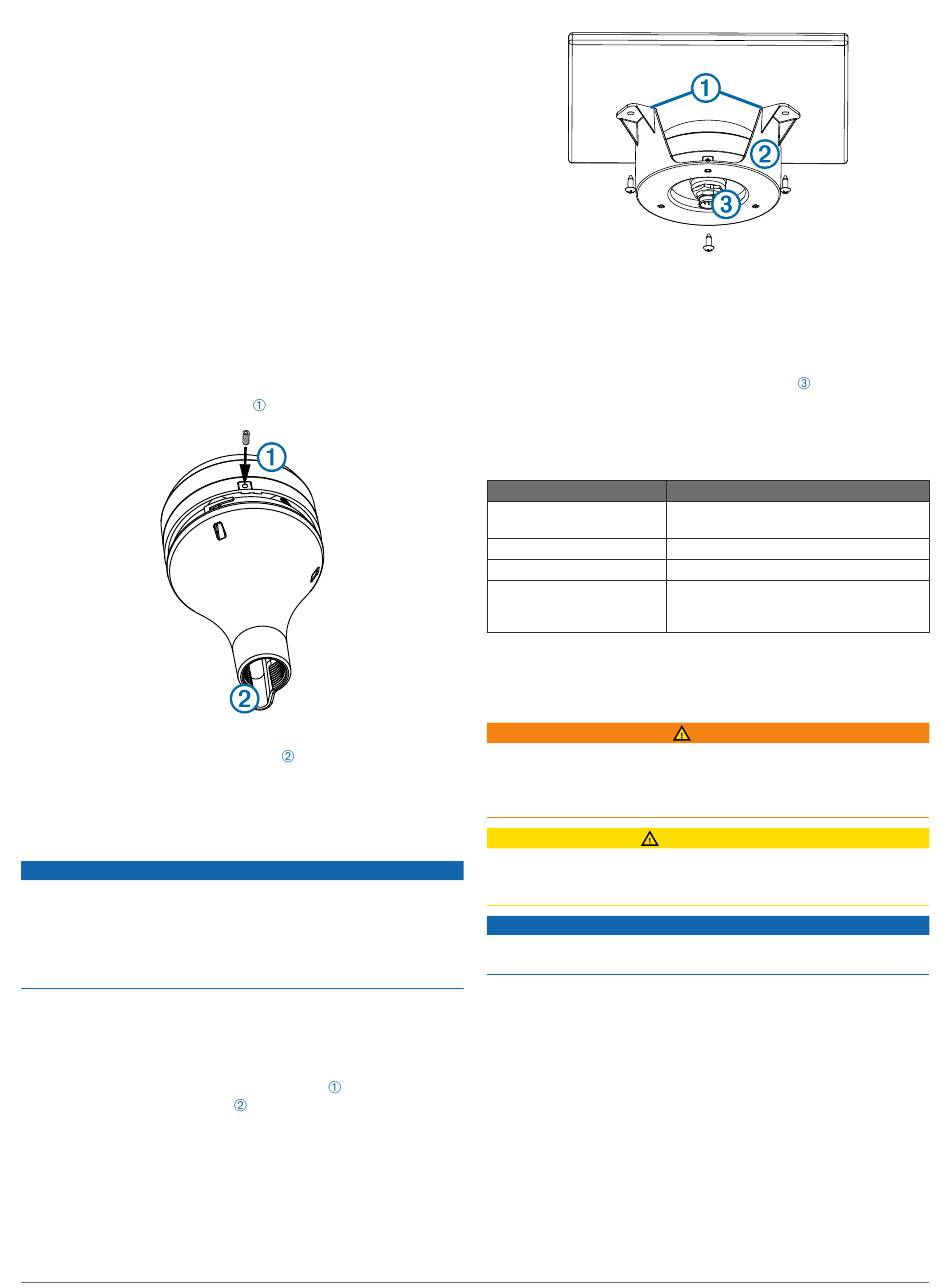

Stangenmontage der Antenne mit innen geführtem
Kabel
Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob
sie am Montageort ordnungsgemäß funktioniert
1
Positionieren Sie eine Standardstange mit einem
Außendurchmesser von 1 Zoll und einem Gewinde mit
14 Windungen pro Zoll (nicht im Lieferumfang enthalten) an
der gewünschten Stelle, und markieren Sie die ungefähre
Mitte der Stange.
2
Bringen Sie mit einem Bohrer ¾ Zoll (19 mm) eine Bohrung
für das Kabel an.
3
Befestigen Sie die Stange am Boot.
4
Drehen Sie den Stangenmontageadapter auf die Stange.
Ziehen Sie den Adapter nicht zu fest an.
5
Verlegen Sie das Kabel durch die Stange, und verbinden Sie
es mit der Antenne.
6
Setzen Sie die Antenne auf den Stangenmontageadapter,
und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt.
7
Befestigen Sie die Antenne mit der mitgelieferten M3-
Feststellschraube am Adapter
8
Nachdem die Antenne an der Stangenhalterung montiert ist,
füllen Sie die senkrechte Kabelnut
seewassertauglichen Dichtungsmittel (optional).
9
Verlegen Sie das Kabel mit ausreichendem Abstand zu
elektronischen Störquellen.
Montage der Antenne unter Deck
Vergewissern Sie sich vor der Anbringung der Halterung für die
Montage unter Deck, dass die mitgelieferten Schrauben nicht
die Oberfläche durchstoßen werden. Wenn die mitgelieferten
Schrauben zu lang sind, müssen Sie für die Oberfläche
geeignete Schrauben erwerben, um die Installation
abzuschließen.
Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob
sie am Montageort ordnungsgemäß funktioniert
Da die Antenne Signale nicht durch Metall empfangen kann,
darf sie nur unter einer Glasfaseroberfläche montiert werden.
1
Befestigen Sie die klebenden Unterlagen
für die Montage unter Deck
10
(Seite
.
mit einem
HINWEIS
(Seite
an der Halterung
.
8).
2
Setzen Sie die Antenne in die Halterung für die Montage
unter Deck ein.
3
Bringen Sie die Halterung an der Montagefläche an.
4
Befestigen Sie die Halterung für die Montage unter Deck mit
Schrauben an der Montagefläche.
5
Verbinden Sie das Kabel mit der Antenne
6
Verlegen Sie das Kabel mit ausreichendem Abstand zu
elektronischen Störquellen.
Technische Daten
Werte
Abmessungen
(Durchmesser x Höhe)
Gewicht
Temperaturbereich
Gehäusewerkstoffe
Instrucciones de instalación de la
Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del producto del dispositivo
GPS y en la que encontrarás avisos e información importante
sobre el producto.
Utiliza siempre gafas de seguridad, un protector de oídos y una
máscara antipolvo cuando vayas a realizar orificios, cortes o
lijados.
Al realizar orificios o cortes, comprueba siempre lo que hay al
otro lado de la superficie.
Esta antena se puede instalar para proporcionar una señal GPS
más fuerte a un plotter de Garmin compatible. Esta antena se
8).
conecta mediante un conector BNC al puerto etiquetado como
ANTENNA o EXT GPS del plotter de Garmin compatible.
Especificaciones sobre el montaje de la
antena
Puedes montar la antena en una superficie plana, instalarla
bajo fibra de vidrio o acoplarla a un poste estándar con tubo
roscado de diámetro exterior de 1 in, 14 roscas por pulgada (no
incluido). Puedes pasar el cable a través del poste o por fuera
de él. Para un rendimiento óptimo, ten en cuenta las siguientes
especificaciones al seleccionar la ubicación de montaje de la
antena.
Angabe
19
5
3
/
× 1
/
Zoll (91,6 × 49,5 mm)
32
16
201 g (7,1 Unzen)
-30 °C bis 80 °C (-22 °F bis 176 °F)
Vollständig abgedichtet, schlagfestes
Kunststoff-Verbundmaterial, wasserdicht
gemäß IEC 60529 IPX7.
antena GPS remota
AVISO
ADVERTENCIA
NOTIFICACIÓN
.
