3.3

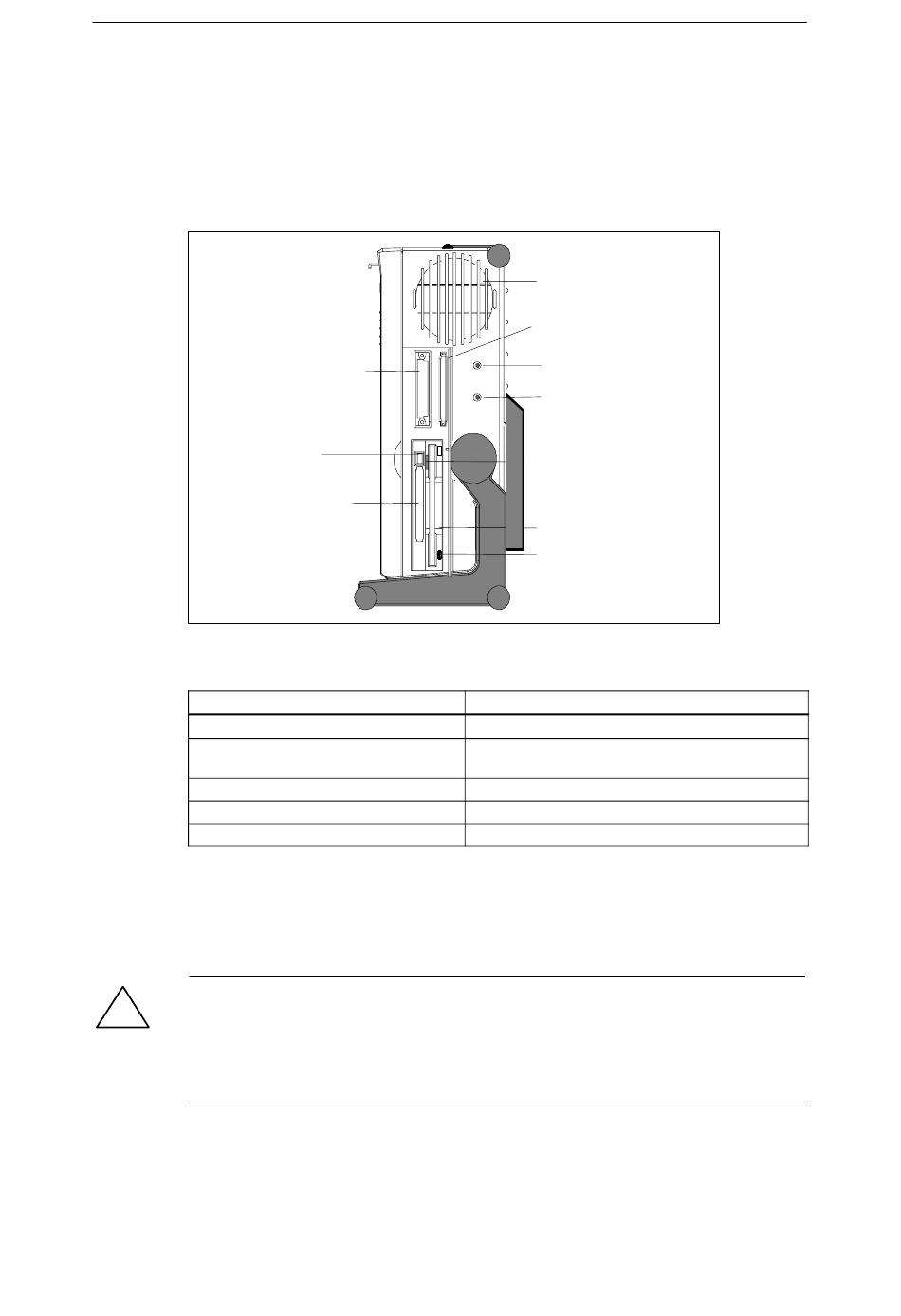

Lado derecho de la carcasa (lado de manejo)
Por la parte derecha de la carcasa de la PG 740 PIII son accesibles los slots para
cartuchos de memoria S5 y para la Memory Card así como el slot para PC-Card,
la disquetera, los auriculares y el micrófono (lado de manejo).
S5 submodule interface
Expulsor para PC cards
Interface PC Card
La tabla siguiente muestra las conexiones de la parte derecha de la carcasa:
Slot de programación para módulos S5 Programar módulos SIMATIC S5
Slot de programación para Memory
Card
Slot PC Card
Unidad de disquete
Auriculares y micrófono
Rejilla de ventilación
Encima de los slots se encuentra la apertura de salida de aire. Está realizada en
relieve. En la parte inferior del pie de la unidad existen igualmente rejillas de venti-
lación que no deben ser obturadas (por ej. por la moqueta).
Cuidado
!
¡Peligro de sobrecalentamiento!
La unidad puede resultar dañada si se obturan las rejillas de ventilación.
No colocar ningún objeto encima de las rejillas de ventilación.
Unidad de programación PG 740 PIII Instrucciones de servicio
A5E00063152-03
Interface
Componentes de la PG 740 PIII
Ranuras de ventilación
Interface Memory Card
Micrófono
Altavoces
Expulsor de disquete
Disquetera 3,5" LS120
Indicador de acceso
Función
Programar SIMATIC Memory Cards
Conexión para PC-Card
Manejo de disquetes de 3,5 pulgadas
Reproducción y grabación de audio
3-5
