4.1.4 Procedimiento de instalación: modelos 1/2DIN
General:
– Oriente el transmisor de forma que las grapas de cable miren hacia abajo.
– El cableado realizado mediante las grapas será adecuado para su uso en sitios húmedos.
– Con el fin de otorgar la clasificación de protección de la carcasa IP65, todos los
prensaestopas deben estar en su sitio. Cada prensaestopas debe llenarse mediante un cable
o con sellador de agujeros para prensaestopas.
Para montaje en pared:
– Retire la cubierta trasera de la carcasa.
– Afloje los cuatro tornillos situados en la parte frontal del transmisor, en cada una de las
esquinas. Esto permitirá echar hacia atrás la cubierta de la carcasa trasera.
– Retire el pasador de bisagra apretando dicho pasador en cada uno de sus extremos.
Esto permitirá retirar la carcasa delantera de la trasera.
– Fije la carcasa trasera a la pared mediante el kit de montaje del fabricante. Fije el kit de
montaje al M200 easy conforme a las instrucciones. Fíjelo a la pared mediante el equipo de
montaje previsto para la superficie de la pared. Asegúrese de que está nivelado y bien fijado
y de que la instalación cumple con todos los requisitos de holgura para la reparación y el
mantenimiento del transmisor. Oriente el transmisor de forma que las grapas de cable miren
hacia abajo.
– Vuelva a colocar la carcasa delantera en la trasera. Apriete firmemente los tornillos de la
cubierta trasera para garantizar que la clasificación de protección medioambiental de la
carcasa IP65 se mantiene. La unidad está ya lista para su conexión.
Para montaje sobre tubería:
– Solo utilice componentes suministrados por el fabricante para el montaje del transmisor
M200 easy sobre tuberías y realice la instalación según las instrucciones suministradas.
Consulte la sección 14 «Accesorios y piezas de recambio» para obtener información sobre
la realización de pedidos.
4.1.5

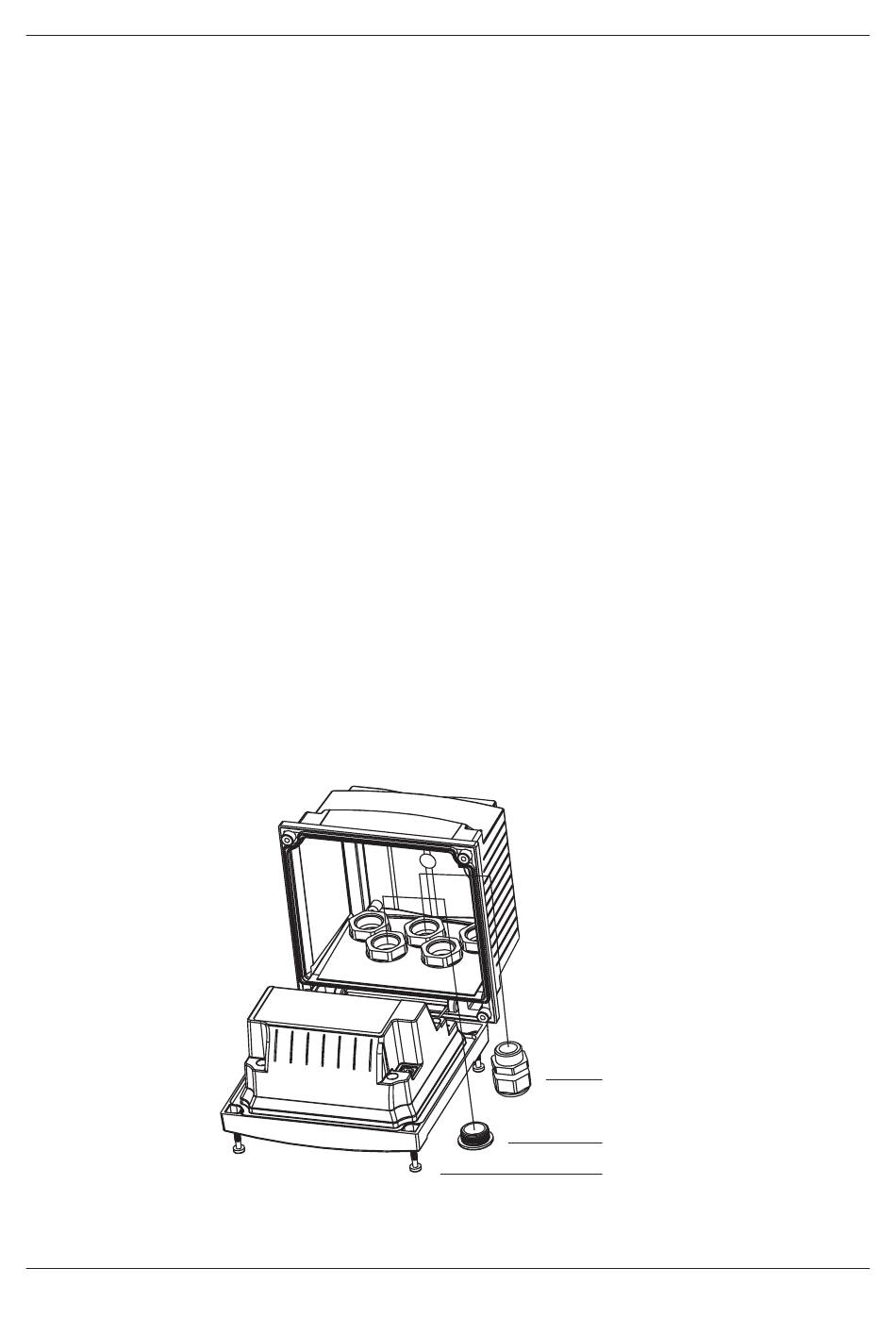

Modelos 1/2DIN: montaje

1: 3 prensacables con rosca Pg 13,5
2: 2 conectores de plástico
3: 4 tornillos
1
2
3
Transmisor multiparámetro M200 easy
