Detector de humo de 2-hilos compatible
MN-DT-080
El Control de Procesos realiza los servicios la Central Receptora, Locales y Remotos de
la siguiente manera:
• Central Receptora y Remota
Cuando se detecta un proceso crítico, el DACT transmitirá la alarma del proceso
crítico a la Central Receptora y Remota.
• Local
Cuando se detecta un proceso crítico, los relés programados para transferir se
desactivarán. El Módulo Relé Remoto ACM-8RF puede utilizarse únicamente
con control de procesos no críticos.

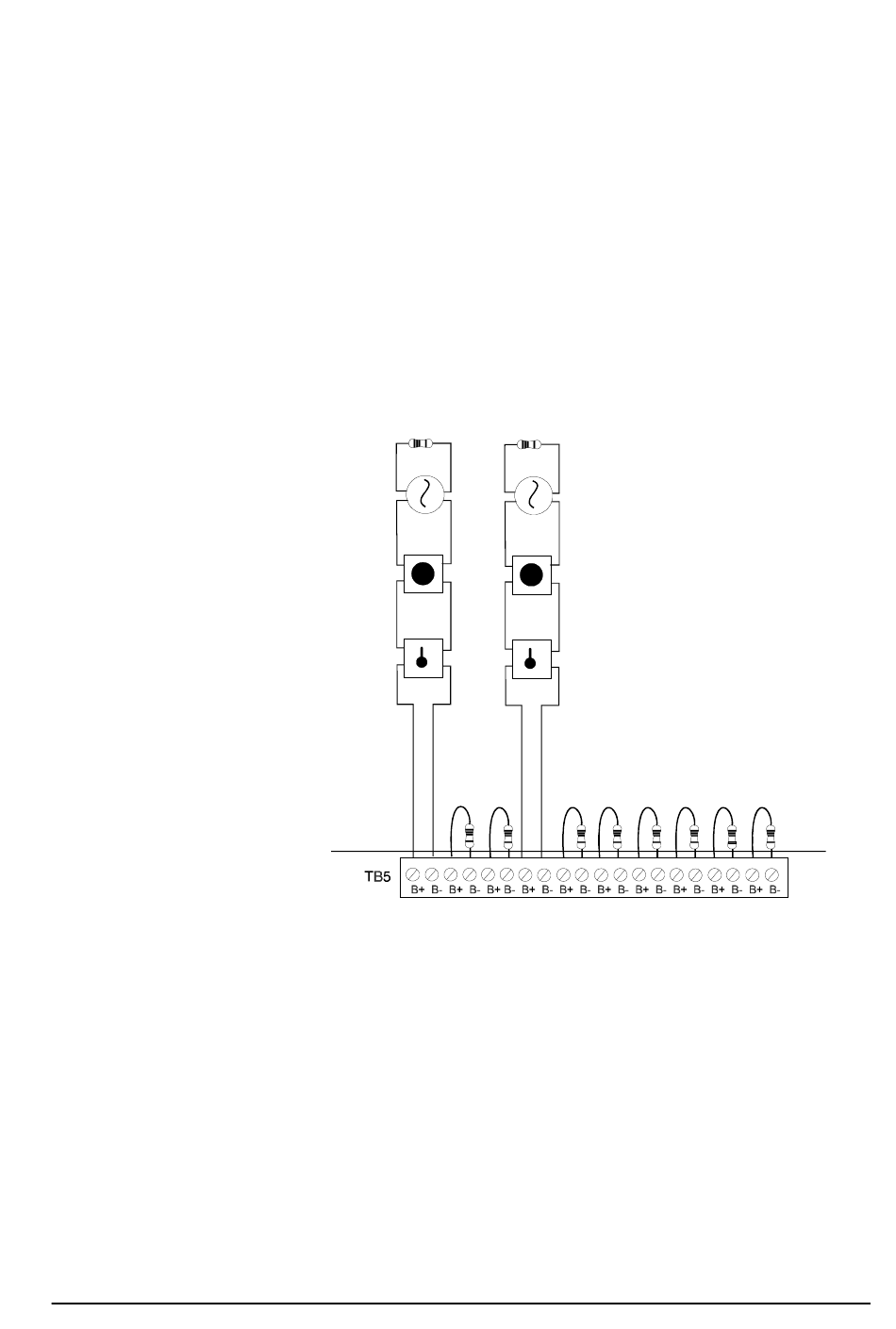

Circuito del Equipo de Iniciación en Estilo B (Clase B)
(Supervisado y de tensión limitada).
4.7K Ω , 1/2-W Parte 71252 listado UL.
listado por UL
Pulsador Manual
Detector Térmico
ZONA
Figura 2-5: Conexiones del Circuito del Equipo de
FIRE·LITE
Detector de humo de 2-hilos compatible
listado por UL
Pulsador Manual
Detector Térmico
Resistencia Final de Línea en zonas no
utilizadas (Ref. 71245)
1 2 3 4 5
ZONA ZONA ZONA ZONA ZONA
Iniciación en Estilo B
6 7 8 9 10
ZONA ZONA ZONA ZONA
