5.4
Prueba de
LEDS
MN-DT-080
Si pulsa C, para un marcaje por tonos, o D para un marcaje rotativo, seguido de [ENTER/
STORE] obtendrá línea en la línea telefónica primaria, se iluminará el LED rojo para
indicar que la línea telefónica primaria está activada. Después de 3 segundos, la central
descuelga para adquirir tono para marcar.
El teclado de la central se puede utilizar como teclado telefónico. Tras pulsar el primer
dígito, la C o D se moverán hacia la izquierda de la pantalla, mientras que los dígitos
marcados se visualizan a la derecha. Si va pulsando la tecla [ENTER/STORE] se cuelga y
descuelga el teléfono.
La línea telefónica secundaria se puede probar pulsando la tecla E para un marcaje por
tonos o la F para un marcaje rotativo. Después continúe con el mismo procedimiento
utilizado para la línea primaria.
Se puede conectar un auricular temporalmente a través del transformador T1, tal y como
se indica en la figura 5-1. El auricular, una vez conectado en T1, se puede utilizar como
amplificador/altavoz y teléfono junto con la central para marcar los números.
Pulsando B1 y [ENTER/STORE] se muestra la tensión de los circuitos de sirena NAC 1
Pulsando B2 y [ENTER/STORE] se muestra la tensión de los circuitos de sirena NAC 2
Pulsando B3 y [ENTER/STORE] se muestra la tensión de los circuitos de sirena NAC 3
Pulsando B4 y [ENTER/STORE] se muestra la tensión de los circuitos de sirena NAC 4
Las lecturas de tensión de los Cirucitos de Señalizaciones son normalmente -2,32 voltios
cuando se instala una RFL (Resistencia de Final de Línea). La lectura de 0,0 voltios
aparece en cortocircuitos, -4,50 voltios para circuitos abiertos. También es posible que se
muestren lecturas intermedias.
Si pulsa la tecla REARME y luego [ENTER/ESTORE], se muestra en pantalla la
alimentación de 24 voltios rearmable. La alimentación de 24 voltios rearmable debe
mostrar 24 voltios + o -10%.
Para realizar la Prueba de LEDS, pulse la tecla MODE y 5267 seguido de [ENTER/
STORE]. Se comprobarán todos los LEDS del sistema en la central. Los LEDS
permanecerán iluminados durante 5 segundos, y entonces la central regresará a su estado
normal.
5267 equivale a LAMP en un teléfono de tonos.

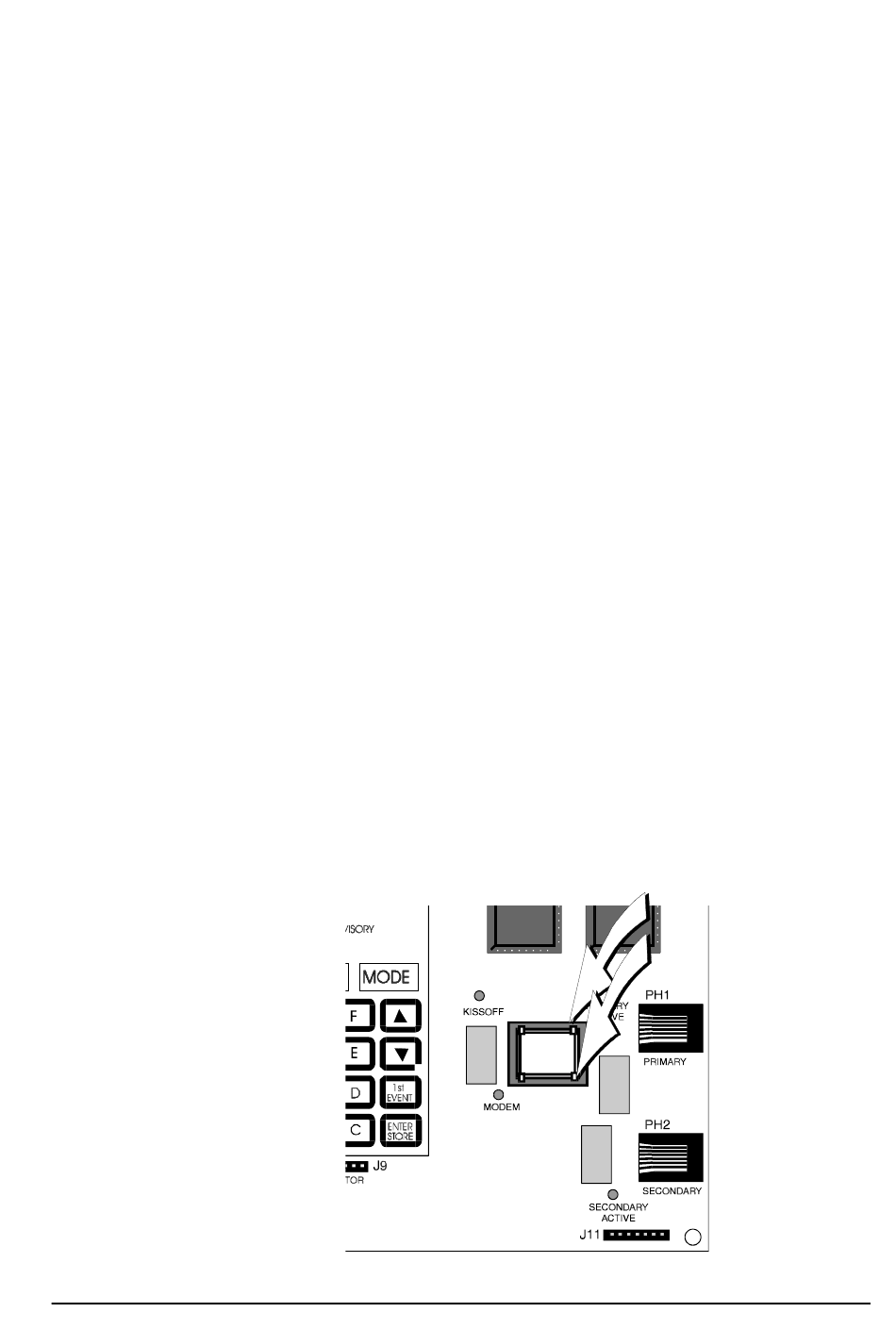

Figura 5-1: Conexión del Auricular/Altavoz
FIRE·LITE
Línea Primaria y
Secundaria
