Misurazione di raggio (X) e lunghezza (Z)

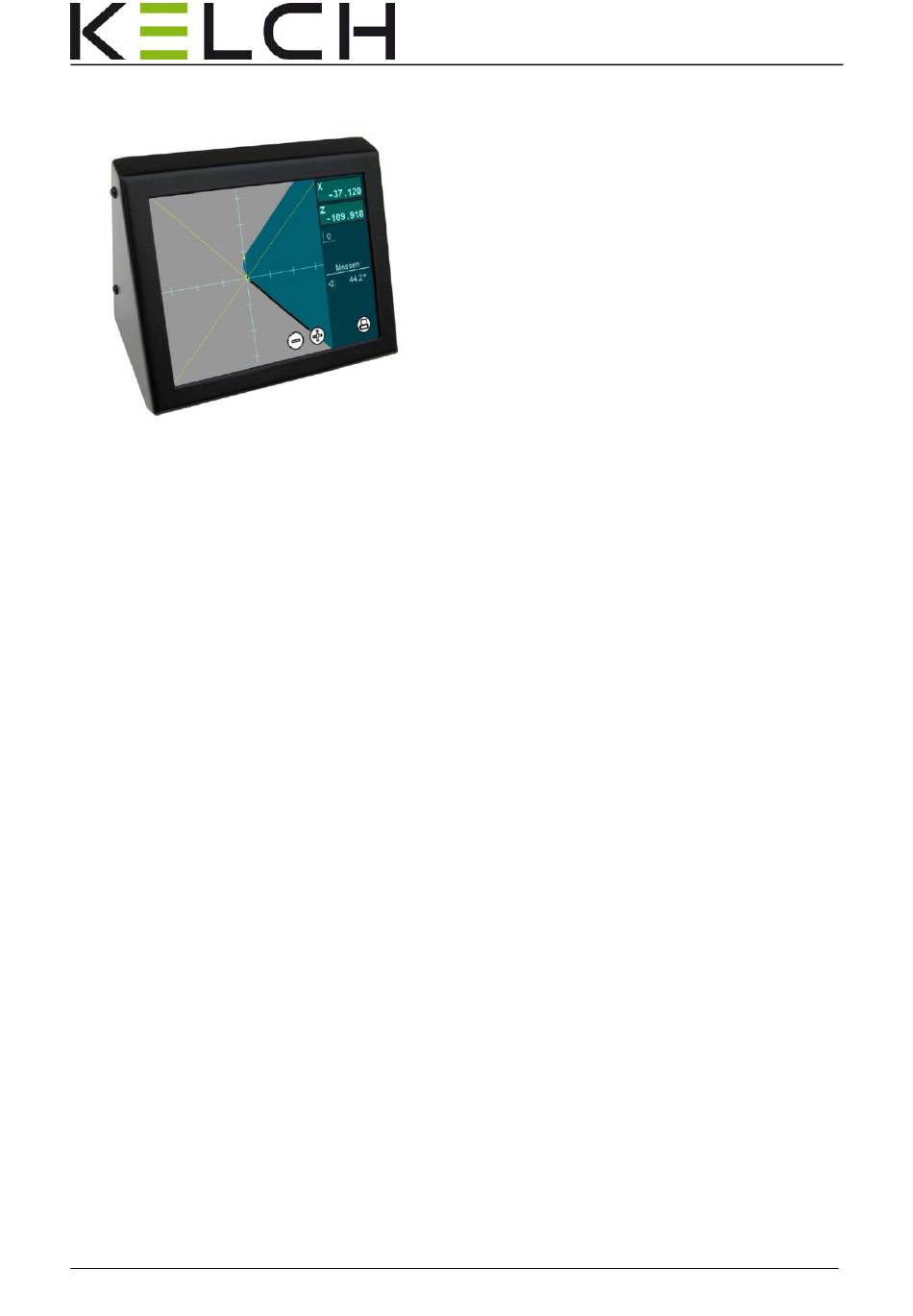

Figura 10: Unità di autocalibratura Smart Pro III

Spostare il carrello di calibratura fino a quando il piano tagliente risulta visibile nello
schermo.

Determinare le coordinate secondo le istruzioni per l'uso dell'unità di autocalibratura.

I valori per X e Z sono visualizzati sullo schermo (5).
4.7

Concludere la misurazione


Allontanare il carrello di calibratura dal settore di lavoro.

Rilasciare l'utensile.

Rimuovere l'utensile dall'adattatore.

Una volta conclusa la calibratura, spegnere l'interruttore principale!
4.8

Salvare l'adattatore

La calibratura degli strumenti di visualizzazione (= salvare l'adattatore) per gli assi X e Z
viene eseguita servendosi dei noti valori misurati di un perno di regolazione oppure della
sfera di calibratura dell'adattatore. Osservare a tale scopo le istruzioni per l'uso dell'unità
di autocalibratura.

Misurare il raggio (X) e la lunghezza (Z) del perno di regolazione.

Salvare i valori di misurazione all'interno di record di dati dell'adattatore adatto,
secondo quanto descritto nelle istruzioni per l'uso dell'unità di autocalibratura.

Questo record di dati è valido solo per le calibrature con l'alloggiamento per
l'utensile attuale.
Pagina 20
