Enganche de la máquina

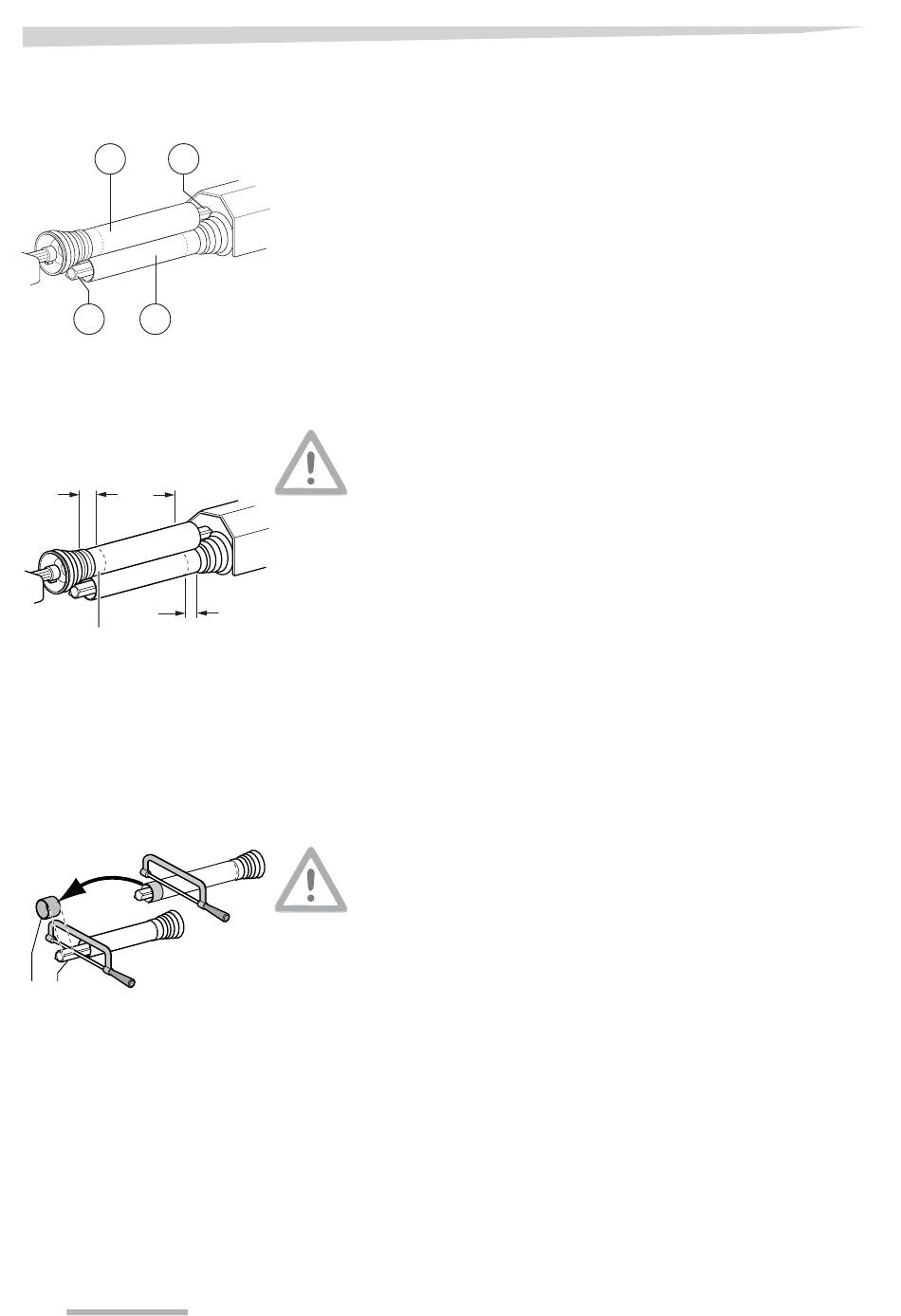

Longitud del árbol de la
toma de fuerza
2 3
3
2
1 Tubo de protección
2 Tubo perfilado
Comprobar la longitud del
árbol de la toma de fuerza
min. 37 cm (14 18/32'')
min. 5 cm
(1 31/32'')
min. 5 cm
A
Acortamiento del árbol de la
toma de fuerza
A=B
42
En algunos casos hay que adaptar la longitud del árbol de la toma de
fuerza. La longitud del árbol de la toma de fuerza depende de la
distancia entre el tractor y la máquina.
Longitud correcta
No utilice nunca un árbol de la toma de fuerza que sea demasiado
largo, pues esto puede dañar gravemente los cojinetes de
transmisión, tanto del tractor como de la máquina.
Antes de acoplar el árbol de la toma de fuerza compruebe la longitud:
> Alinee correctamente el tractor y la máquina.
> Asegúrese de que la toma de fuerza del tractor esté limpia y
> Encaje ambas mitades del árbol de la toma de fuerza (no las
(1 31/32'')
> Mantenga juntas ambas mitades del eje motor de la toma de
•
•
En el lado del tractor, el árbol de la toma de fuerza tiene una junta de
ángulo amplio que permite un ángulo de hasta 80°. Asegúrese de que
el árbol de la toma de fuerza no esté dañado.
> Determine exactamente la longitud correcta del eje.
> Acorte los tubos protectores.
> Acorte los canales de transmisión indicados.
La longitud de ambos extremos incomunicados deberá ser idéntica
A=B.
> Limpie los extremos cortados de los tubos de protección y de perfil
lubricada.
conecte).
fuerza y asegúrese de que:
el tubo de protección sea, por lo menos, 5 cm (31/32'') más corto.
el solapamiento de los canales de arrastre perfilados sea, por lo
menos, de 37 cm (14 18/32'').
para asegurarse de que queden lisos y limpios.
