Módulos de salidas digitales
CPX-E-...DO-...
Instrucciones de uso
Manual original
Módulos de salidas digitales CPX-E-...DO-...
1 Sobre este documento
Este documento describe el uso de los productos mencionados anteriormente. En
otros documentos se describen determinados aspectos de uso que deben tenerse
en cuenta è 1.1 Documentos aplicables.
1.1 Documentos aplicables
Documento
Descripción del sistema CPX-E (CPX-E-SYS)
Instrucciones de uso del sistema CPX-E
(CPX-E-SYS)
Descripción de los módulos de salidas digitales
CPX-E-...DO-... (CPX-E-...DO-...)
Documentación de los componentes de un
sistema CPX-E y de los dispositivos periféricos
conectados a este
Documentación de la unidad de control de
nivel superior y de los demás componentes de
la red
Fig. 1
Todos los documentos disponibles sobre el producto
è www.festo.com/pk.
1.2 Versión del producto
Este documento está referido a las siguientes versiones:
Producto Versión
CPX-E-8DO Módulo de salidas digitales CPX-E-8DO a partir de la revisión 1
1)
CPX-E-8DO-P Módulo de salidas digitales CPX-E-8DO-P a partir de la revisión 1
1) Empleo en el ámbito industrial y en la automatización de procesos según NE 21
Fig. 2
Puede conocerse la versión del producto en la identificación del mismo en la placa
de características o mediante un software apropiado de Festo.
El software adecuado para determinar la versión del producto está dispo­
nible en el portal de soporte técnico de Festo è www.festo.com/sp. La
información sobre el uso del software está incluida en la función de ayuda
integrada.
Para estas versiones de producto o para las versiones nuevas, es probable
que exista una versión actualizada de este documento.
• Comprobar si está disponible la versión correspondiente a este
documento en el portal de soporte técnico de Festo
è www.festo.com/sp.
1.3 Etiqueta de identificación del producto
La etiqueta de identificación del producto se encuentra en el lateral del módulo.
Escaneando con un dispositivo adecuado el código Datamatrix que hay impreso
se accede al portal de soporte técnico de Festo con los documentos relativos al
producto. Otra opción es introducir la Product Key (código alfanumérico de
11 caracteres de la identificación del producto) en el campo de búsqueda del
portal de soporte técnico.
La información detallada sobre la identificación del producto está incluida
en la descripción del módulo è 1.1 Documentos aplicables.
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Alemania
+49 711 347-0
www.festo.com
8071051
2017-07
[8071054]
. . . . . . . . . . . . . . . . . . . . . . . Español
Índice
Descripción detallada del sistema CPX-E
Instrucciones y notas importantes para el
montaje, la instalación eléctrica y las tareas de
mantenimiento de un sistema CPX-E
Descripción detallada de la función del
producto y de las opciones de parametrización
Informaciones sobre el uso de los componentes
Información sobre la puesta a punto y la
parametrización de los componentes
1.4 Normas especificadas
Estado de versión
EN 60529:2013-10
EN 61000-6-2:2009-04
EN 61000-6-4:2011-09
Fig. 3
2 Seguridad
2.1 Instrucciones generales de seguridad
• Respetar las normas legales vigentes específicas del correspondiente lugar de
destino.
• Utilizar el producto únicamente dentro de los valores definidos
è 13 Especificaciones técnicas.
• Tener en cuenta las identificaciones que se encuentran en el producto.
• Observar los documentos aplicables è 1.1 Documentos aplicables.
• Almacenar el producto en un lugar fresco, seco y protegido contra los rayos UV
y la corrosión. No almacenar el producto durante largos periodos de tiempo.
• Antes de realizar trabajos en el producto: desconectar la alimentación de
tensión y asegurarla contra reconexiones.
• Respetar las directivas sobre manipulación de elementos sensibles a las
descargas electrostáticas.
2.2 Uso previsto
Los productos descritos en este documento están destinados para ser empleados
exclusivamente en sistemas CPX-E.
Los productos solamente deberán utilizarse de la siguiente manera:
– Empleo exclusivo en el sector industrial: fuera de entornos industriales,
p. ej. en zonas residenciales y comerciales, puede ser necesario tomar medidas
de supresión de interferencias.
– Empleo, exclusivamente en combinación con módulos y componentes
autorizados para la correspondiente variante de producto del terminal
è www.festo.com/catalogue.
– Utilizar el producto únicamente en perfecto estado técnico.
– Utilizar el producto únicamente en su estado original, sin efectuar
modificaciones no autorizadas. Solamente se permiten las transformaciones
o modificaciones descritas en este documento o en los documentos aplicables.
Posibles aplicaciones adicionales para los módulos CPX-E-...-P:
– Empleo en la automatización de procesos
2.3 Cualificación del personal técnico
El montaje, la puesta a punto, el mantenimiento y el desmontaje solo deben ser
realizados por personal técnico cualificado.
El personal técnico debe estar familiarizado con la instalación de sistemas de
mando eléctricos.
3 Información adicional
– Accesorios è www.festo.com/catalogue
– Repuestos è www.festo.com/spareparts
4 Servicio de postventa
• Ante cualquier problema técnico, póngase en contacto con el representante
regional de Festo è www.festo.com.
5 Guía de productos
5.1 Función
Los módulos de salidas digitales CPX-E-...DO-... de un sistema CPX-E ofrecen
salidas digitales para gobernar los receptores eléctricos.

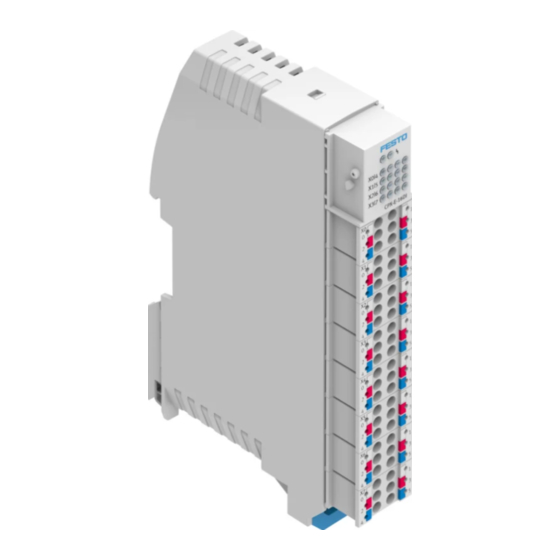

5.2 Configuración del producto
1
Indicadores LED
2
Regleta de bornes de las salidas
[X0 ... X3]
3
Regleta de bornes alimentación
de tensión de carga U [XD]
OUT
4
Bloqueo de la regleta de bornes
5
Encadenamiento
Fig. 4
CEI 60204-1:2014-10
CEI 61131-2:2015-05
NE 21:2012-05
5
4
1
2
3
