2.4

Ruedas de ajuste

2.4.1
Ruedas para el ajuste del largo de puntadas, para la limitación del largo de puntadas y para la
condensación de puntadas
9
7
8
5
6

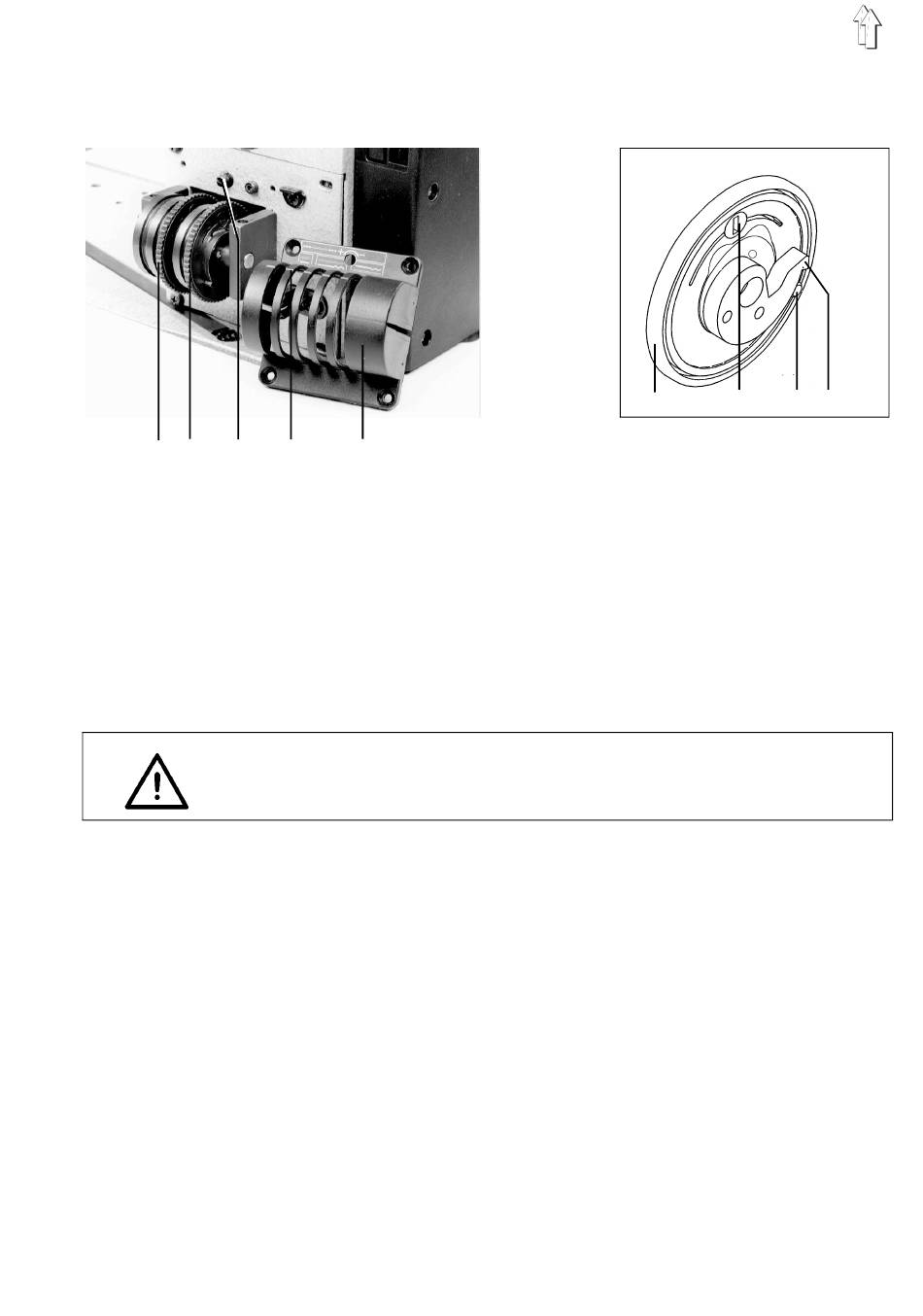

Las dos ruedas de ajuste, 8 para el transporte superior y 9 para el
transporte inferior, están dotadas de un disco excéntrico con levas.
La leva 1 y el perno tope 2, limitan los largos mínimo y máximo de las
puntadas.
El tornillo 7 permite determinar la condensación de puntadas.
Sentido " + " = aumento de condensación
Sentido " - " = Reducción de condensación
Para asegurar costuras perfectas, la condensación no debe ser
inferior a 2,5 mm.
Atención!
Al dotar la máquina de un equipo para puntadas más cortas, es
absolutamente necesario limitar el largo de puntadas ajustable por la
rueda de ajuste.
Ajustar con las ruedas el máximo posible largo de puntadas
Retirar el capuchón de protección 5.
Conducir la hendidura 3 del disco de retención en la posición
vertical mediante la galga 12.
Seleccionar el deseado máximo largo de puntadas girando la
rueda de ajuste 4.
Conducir la hendidura de la rueda de ajuste 4 de nuevo en la
posición horizontal.
Montar el capuchón de protección y examinar la posición de las
ruedas mediante las marcas 6 sobre el capuchón de protección.
2
4
3
1
13
